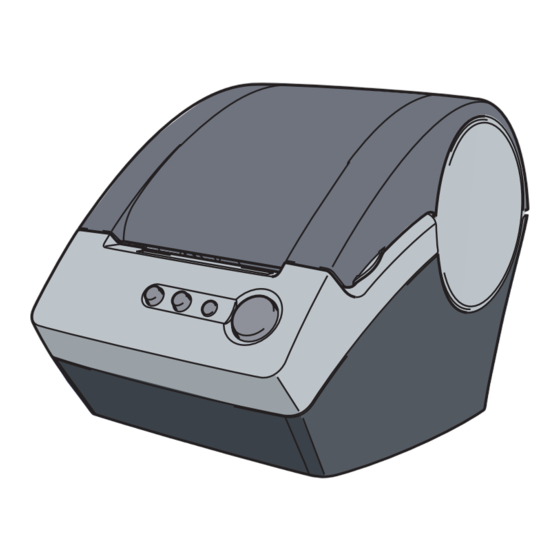

Inhaltszusammenfassung für Brother QL-560

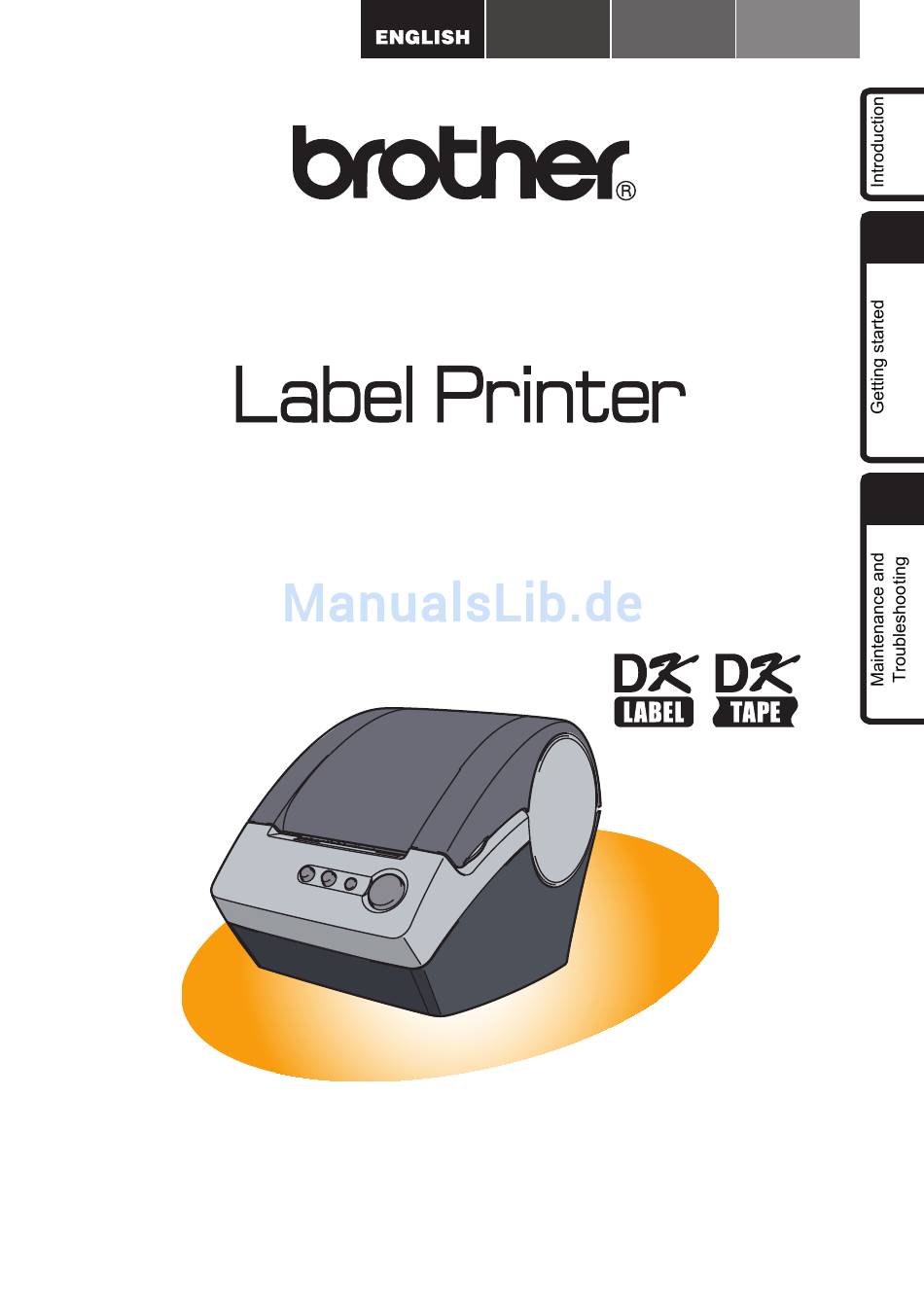

- Seite 21 DEUTSCH FRANÇAIS NEDERLANDS SCHRITT QL-560 SCHRITT Benutzerhandbuch Lesen Sie dieses Handbuch vor der Verwendung des Gerätes aufmerksam durch und bewahren Sie es sorgfältig zum späteren Nachschlagen auf.
- Seite 22 Mit dem QL-560 haben Sie einen vielseitigen Etikettendrucker erworben. In dieser Anleitung sind die ersten Schritte zur Verwendung des QL-560 kurz beschrieben. Ausführliche Informationen finden Sie im Software-Benutzerhandbuch im Manuals-Ordner der CD-ROM, die mit dem QL-560 geliefert wurde. Um alle Funktionen optimal nutzen zu können, sollten Sie dieses Handbuch vor der Inbetriebnahme des Gerätes sorgfältig lesen und es zum späteren Nachschlagen...
- Seite 23 Inhaltsverzeichnis Einführung •••••••••••••••••••••••••••••••••••••••••••••••••••••• 2 SCHRITT Allgemeine Information ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2 Sicherheitshinweise ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3 Allgemeine Vorsichtmaßnahmen ••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 Die ersten Schritte ••••••••••••••••••••••••••••••••••••••••••••• 9 Bedienungselemente ••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 Etikettendrucker ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 LED-Leuchte ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 DK-Etikettenrolle einlegen ••••••••••••••••••••••••••••••••••••••••••••••••••• 10 SCHRITT Etikettenablage befestigen••••••••••••••••••••••••••••••••••••••••••••••••••• 11 Stromversorgung herstellen ••••••••••••••••••••••••••••••••••••••••••••••••• 11 Wartung und Problemlösung •••••••••••••••••••••••••••••••••...
-
Seite 24: Einführung
Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern. -
Seite 25: Sicherheitshinweise
Falls Reparatur- oder Service-Arbeiten Gerät nicht weiter, um notwendig sein sollten, wenden Sie sich Stromschlaggefahr durch Blitzschlag zu bitte an den Brother Vertriebspartner, bei vermeiden. dem Sie das Gerät gekauft haben. Berühren Sie keine Metallteile in der Achten Sie darauf, dass der Drucker Nähe des Druckkopfes. - Seite 26 Einführung WARNUNG Beachten Sie diese Hinweise, um Feuer, Stromschlag oder andere Schäden zu vermeiden. Netzkabel Schließen Sie das Gerät nur an eine Beschädigen oder verändern Sie das Wechselstrom-Steckdose mit Netzkabel und den Netzstecker nicht 220 - 240 V an. und stellen Sie keine schweren Gegen- stände auf das Kabel.
-
Seite 27: Schneideeinheit
VORSICHT Beachten Sie diese Hinweise, um Feuer, Stromschlag oder andere Schäden zu vermeiden. Der Drucker SCHRITT Schließen Sie den Drucker an einer in der Nähe befindlichen, jederzeit leicht zugänglichen Netzsteckdose an. Netzkabel Fassen Sie stets den Stecker und nicht das Kabel, wenn Sie den Netzanschluss lösen oder wieder herstellen möchten. -
Seite 28: Allgemeine Vorsichtmaßnahmen
Flüssigkeit in das Gerät gelangt. Falls Flüssigkeit oder ein Fremdkörper in das Innere des Drucker gelangt, ziehen Sie sofort den Netzstecker und wenden Sie sich an den Brother-Vertriebspartner, bei dem Sie das Gerät gekauft haben. Wenn Sie den Drucker statt dessen weiter verwenden, besteht die Gefahr von Verletzungen und der Beschädigung des Gerätes. - Seite 29 Netzsteckdose an. DK-Rollen (DK-Einzel-Etiketten und DK-Endlos-Etiketten) • Verwenden Sie original Brother Verbrauchsmaterialien und Zubehör (gekennzeichnet bzw. ). Wenn das Etikett auf eine feuchte, schmutzige oder fettige Oberfläche geklebt wird, kann es sich ablösen. Reinigen und trocknen Sie die Oberfläche, bevor Sie ein Etikett befestigen.
-
Seite 30: Cd-Rom Und Software
Verwendung der CD/DVDs mit abgelösten Etiketten kann zum Verlust oder zur Beschädigung von Daten führen. • Der Benutzer übernimmt die Verantwortung für das Anbringen von CD/DVD-Etiketten. Brother übernimmt keinerlei Verantwortung für den Verlust oder die Beschädigung von Daten durch die nicht sachgemäße Verwendung von CD/DVD-Etiketten. CD-ROM und Software •... -
Seite 31: Bedienungselemente
Abschneide- Netzkabel Taste LED- Anzeige Ein/Aus-Taste USB-Anschluss Schließen Sie den QL-560 erst an den PC an, wenn Sie während der Treiber- SCHRITT Installation dazu aufgefordert werden. LED-Leuchte Die LED-Leuchte des QL-560 zeigt den aktuellen Betriebszustand an. Leuchte Zustand Stromversorgung ist ausgeschaltet. -
Seite 32: Dk-Etikettenrolle Einlegen
Die ersten Schritte 2 DK-Etikettenrolle einlegen Schalten Sie den QL-560 mit der Ein/Aus-Taste aus. Öffnen Sie das Etikettenrollen-Fach, indem Sie den Deckel vorn an den seitlichen Griff- laschen fassen und dann aufklappen. Legen Sie die Rolle in das Fach ein. -
Seite 33: Etikettenablage Befestigen
10 Etiketten drucken und automatisch abschneiden lassen. 4 Stromversorgung herstellen SCHRITT Schließen Sie das Netzkabel am QL-560 an und stecken Sie den Netzstecker in die Netzsteckdose. Schließen Sie den Netzstecker nur an einer geerdeten • Netzsteckdose mit 220- 240 V an. -
Seite 34: Wartung Und Problemlösung
Wartung und Problemlösung Wartung und Problemlösung Wartung und Pflege Sie sollten den Drucker ab und zu reinigen, vor allem wenn er in staubiger Umgebung benutzt wurde. Druckkopf reinigen Die DK-Rollen (Thermopapier) reinigen den Druckkopf automatisch, wenn das Papier beim Drucken oder beim Bandvorlauf am Druckkopf vorbeigeführt wird. Transportrolle reinigen Verwenden Sie zur Reingung der Transportrolle ein Reinigungsblatt (DK-CL99). -
Seite 35: Etikettenausgabe Reinigen
Schieben Sie das Reinigungsblatt mit der Unterkante zuerst (A) in den mit Pfeilen markierten Schlitz und schieben Sie es vor, bis es unter der Papierrolle wieder hervortritt. • Ziehen Sie nicht den Aufkleber am unteren Teil des Blattes (A) ab. •... -
Seite 36: Schneideeinheit Ersetzen
Wartung und Problemlösung Schneideeinheit ersetzen Die Klinge der Schneideeinheit kann mit der Zeit stumpf werden. Setzen Sie dann wie folgt eine neue Klinge ein. Vergewissern Sie sich, dass sich die Schneideeinheit links in der Grundposition befindet. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose. - Seite 37 Setzen Sie die Schneideeinheit in den Drucker ein. Wenn sich die Schneideeinheit in der richtigen Position befindet, ziehen Sie die Schraube zum Befestigen der Einheit fest. SCHRITT Setzen Sie die DK-Rolle wieder ein und schließen Sie das DK- Rollenfach. Weitere Informationen dazu finden Sie unter "DK-Etikettenrolle einlegen" auf Seite 10. SCHRITT VORSICHT Berühren Sie nicht die Klinge der Schneideeinheit.
-
Seite 38: Problemlösungen
Anschluss drucken" in dem Druckereigenschaften Dialogfeld gewählt wurde. Datenübertragungs- • fehler wird am PC Befindet sich der QL-560 im Abkühlmodus (LED blinkt langsam)? gemeldet. Warten Sie, bis die LED aufhört zu blinken, und versuchen Sie dann erneut zu drucken. •... -
Seite 39: Produktspezifikationen
Produktspezifikationen Funktion Technische Daten Anzeige LED-Anzeige (grün) SCHRITT Druckmethode Thermodrucker Druckge- Max. 90 mm/Sek, Max. 56 Etiketten/Minute (Standard Adress- schwindigkeit Etiketten) Druckkopf 300 dpi / 720 Druckpunkte Drucken Max. 59 mm Druckbreite Min. 25,4 mm Drucklänge Schneidevorrichtung Automatische Schneidevorrichtung Taste EIN/AUS-Taste ( ), Bandvorlauftaste, Abschneidetaste SCHRITT... -
Seite 40: Zubehör
Verwenden Sie nur original Brother-Zubehör für den Brother QL-560. Die Verwendung von Zubehör und Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder nicht von gleicher Qualität und Eignung wie das von Brother QL- 560 gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen führen. - Seite 81 Printed in China LB8143001...
