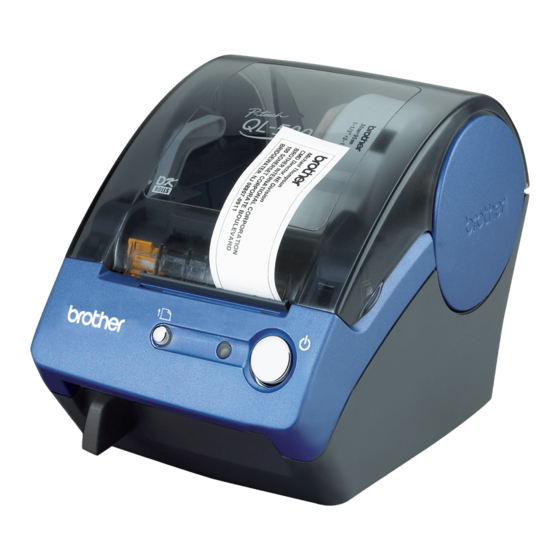

Brother QL-560 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für QL-560:
- Benutzerhandbuch (81 Seiten) ,
- Installations- und bedienungsanleitung (153 Seiten)
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Brother QL-560
Inhaltszusammenfassung für Brother QL-560

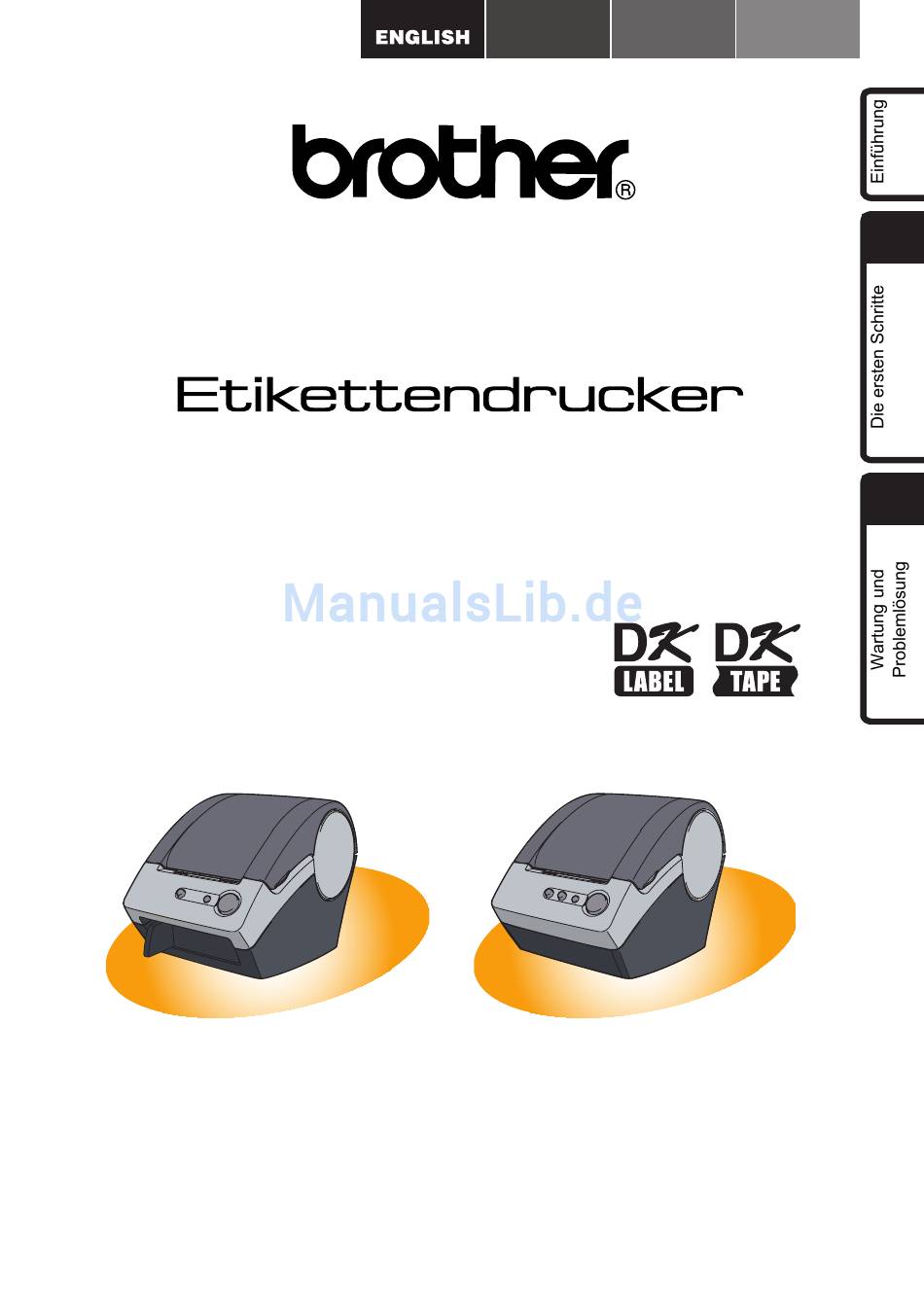

- Seite 1 DEUTSCH FRANÇAIS NEDERLANDS SCHRITT QL-500 / QL-560 SCHRITT Benutzerhandbuch Lesen Sie dieses Handbuch vor der Verwendung des Gerätes aufmerksam durch und bewahren Sie es sorgfältig zum späteren Nachschlagen auf. www.brother.com...
- Seite 2 EG befindet. Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher“ -> wählen Sie Konformitätserklärung (*Wählen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung •••••••••••••••••••••••••••••••••••••••••••••••••••••• 2 SCHRITT Allgemeine Information ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2 Sicherheitshinweise ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3 Allgemeine Vorsichtmaßnahmen ••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 Die ersten Schritte ••••••••••••••••••••••••••••••••••••••••••••• 9 Bedienungselemente ••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 Etikettendrucker ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 LED-Leuchte ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 DK-Etikettenrolle einlegen ••••••••••••••••••••••••••••••••••••••••••••••••••• 10 SCHRITT Etikettenablage befestigen••••••••••••••••••••••••••••••••••••••••••••••••••• 11 Stromversorgung herstellen ••••••••••••••••••••••••••••••••••••••••••••••••• 11 Wartung und Problemlösung •••••••••••••••••••••••••••••••••... -
Seite 4: Einführung
Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern. -
Seite 5: Sicherheitshinweise
Falls Reparatur- oder Service-Arbeiten Gerät nicht weiter, um notwendig sein sollten, wenden Sie sich Stromschlaggefahr durch Blitzschlag zu bitte an den Brother Vertriebspartner, bei vermeiden. dem Sie das Gerät gekauft haben. Berühren Sie keine Metallteile in der Achten Sie darauf, dass der Drucker Nähe des Druckkopfes. - Seite 6 Einführung WARNUNG Beachten Sie diese Hinweise, um Feuer, Stromschlag oder andere Schäden zu vermeiden. Netzkabel Schließen Sie das Gerät nur an eine Beschädigen oder verändern Sie das Wechselstrom-Steckdose mit Netzkabel und den Netzstecker nicht 220 - 240 V an. und stellen Sie keine schweren Gegen- stände auf das Kabel.
-
Seite 7: Schneideeinheit
VORSICHT Beachten Sie diese Hinweise, um Feuer, Stromschlag oder andere Schäden zu vermeiden. Der Drucker SCHRITT Schließen Sie den Drucker an einer in der Nähe befindlichen, jederzeit leicht zugänglichen Netzsteckdose an. Netzkabel Fassen Sie stets den Stecker und nicht das Kabel, wenn Sie den Netzanschluss lösen oder wieder herstellen möchten. -
Seite 8: Allgemeine Vorsichtmaßnahmen
Flüssigkeit in das Gerät gelangt. Falls Flüssigkeit oder ein Fremdkörper in das Innere des Drucker gelangt, ziehen Sie sofort den Netzstecker und wenden Sie sich an den Brother-Vertriebspartner, bei dem Sie das Gerät gekauft haben. Wenn Sie den Drucker statt dessen weiter verwenden, besteht die Gefahr von Verletzungen und der Beschädigung des Gerätes. - Seite 9 Netzsteckdose an. DK-Rollen (DK-Einzel-Etiketten und DK-Endlos-Etiketten) • Verwenden Sie original Brother Verbrauchsmaterialien und Zubehör (gekennzeichnet bzw. ). Wenn das Etikett auf eine feuchte, schmutzige oder fettige Oberfläche geklebt wird, kann es sich ablösen. Reinigen und trocknen Sie die Oberfläche, bevor Sie ein Etikett befestigen.
-
Seite 10: Cd-Rom Und Software
Verwendung der CD/DVDs mit abgelösten Etiketten kann zum Verlust oder zur Beschädigung von Daten führen. • Der Benutzer übernimmt die Verantwortung für das Anbringen von CD/DVD-Etiketten. Brother übernimmt keinerlei Verantwortung für den Verlust oder die Beschädigung von Daten durch die nicht sachgemäße Verwendung von CD/DVD-Etiketten. CD-ROM und Software •... -
Seite 11: Die Ersten Schritte
Bandvorlauf-Taste Abschneide-Taste LED-Anzeige Ein/Aus-Taste LED-Anzeige Abschneide-Hebel Ein/Aus-Taste SCHRITT Rückansicht QL-500 / QL-560 Netzkabel USB-Anschluss Schließen Sie den QL-500/560 erst an den PC an, wenn Sie während der Treiber- Installation dazu aufgefordert werden. Abschneide-Hebel zum Schneiden einer gedruckten Etikette verwenden. Abschneide-Hebel... -
Seite 12: Led-Leuchte
Die ersten Schritte LED-Leuchte Die LED-Leuchte des QL-500/560 zeigt den aktuellen Betriebszustand an. Leuchte Zustand Stromversorgung ist ausgeschaltet. Stromversorgung ist eingeschaltet. Leuchtet (Leuchtet normalerweise bei eingeschalteter Stromversorgung, blinkt beim Reinigen oder falls ein Fehler aufgetreten ist) Zeigt einen der folgenden Fehler an. •... -
Seite 13: Etikettenablage Befestigen
QL-500/560. Nehmen Sie die Etikettenablage vom QL-500/560 ab, wenn Sie fortlaufend mehr als 10 Etiketten drucken und automatisch abschneiden lassen (nur QL-560). 4 Stromversorgung herstellen Schließen Sie das Netzkabel am QL-500/560 an und stecken Sie den Netzstecker in die Netzsteckdose. -
Seite 14: Wartung Und Problemlösung
Wartung und Problemlösung Wartung und Problemlösung Wartung und Pflege Sie sollten den Drucker ab und zu reinigen, vor allem wenn er in staubiger Umgebung benutzt wurde. Druckkopf reinigen Die DK-Rollen (Thermopapier) reinigen den Druckkopf automatisch, wenn das Papier beim Drucken oder beim Bandvorlauf am Druckkopf vorbeigeführt wird. Transportrolle reinigen Verwenden Sie zur Reingung der Transportrolle ein Reinigungsblatt (DK-CL99). -
Seite 15: Etikettenausgabe Reinigen
Schieben Sie das Reinigungsblatt mit der Unterkante zuerst (A) in den mit Pfeilen markierten Schlitz und schieben Sie es vor, bis es unter der Papierrolle wieder hervortritt. • Ziehen Sie nicht den Aufkleber am unteren Teil des Blattes (A) ab. •... -
Seite 16: Schneideeinheit Ersetzen
Wartung und Problemlösung Schneideeinheit ersetzen Die Klinge der Schneideeinheit kann mit der Zeit stumpf werden. Setzen Sie dann wie folgt eine neue Klinge ein. Vergewissern Sie sich, dass sich die Schneideeinheit links in der Grundposition befindet. Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose. - Seite 17 Fassen Sie die Schneideeinheit an der Lasche und nehmen Sie die Einheit nach oben heraus. Achten Sie darauf, dass Sie die Klinge der Schneideeinheit nicht berühren. SCHRITT Setzen Sie die Schneideeinheit in den Drucker ein. Wenn sich die Schneideeinheit in der richtigen Position befindet, ziehen Sie die Schraube zum Befestigen der Einheit fest.
-
Seite 18: Problemlösungen
Wartung und Problemlösung Problemlösungen Sollte einmal ein Problem bei der Verwendung des Gerätes auftreten, finden Sie die Lösungsmöglichkeiten in der folgenden Tabelle: Was tun, wenn ... Problem Lösung • Ist das USB-Kabel locker? Prüfen Sie, dass das USB-Kabel korrekt eingesteckt ist. •... -
Seite 19: Produktspezifikationen
Produktspezifikationen Funktion Technische Daten Anzeige LED-Anzeige (grün) SCHRITT Druckmethode Thermodrucker Max. 90 mm/Sek Druckge- Max. 50 Etiketten/Minute. (QL-500), 56 Etiketten/Minute. (QL-560) schwindigkeit (Standard Adress-Etiketten) Drucken Druckkopf 300 dpi / 720 Druckpunkte Max. 59 mm Druckbreite Min. 25,4 mm Drucklänge Manuelle Schneideeinheit (QL-500) - Seite 20 Printed in China LB8732001...
