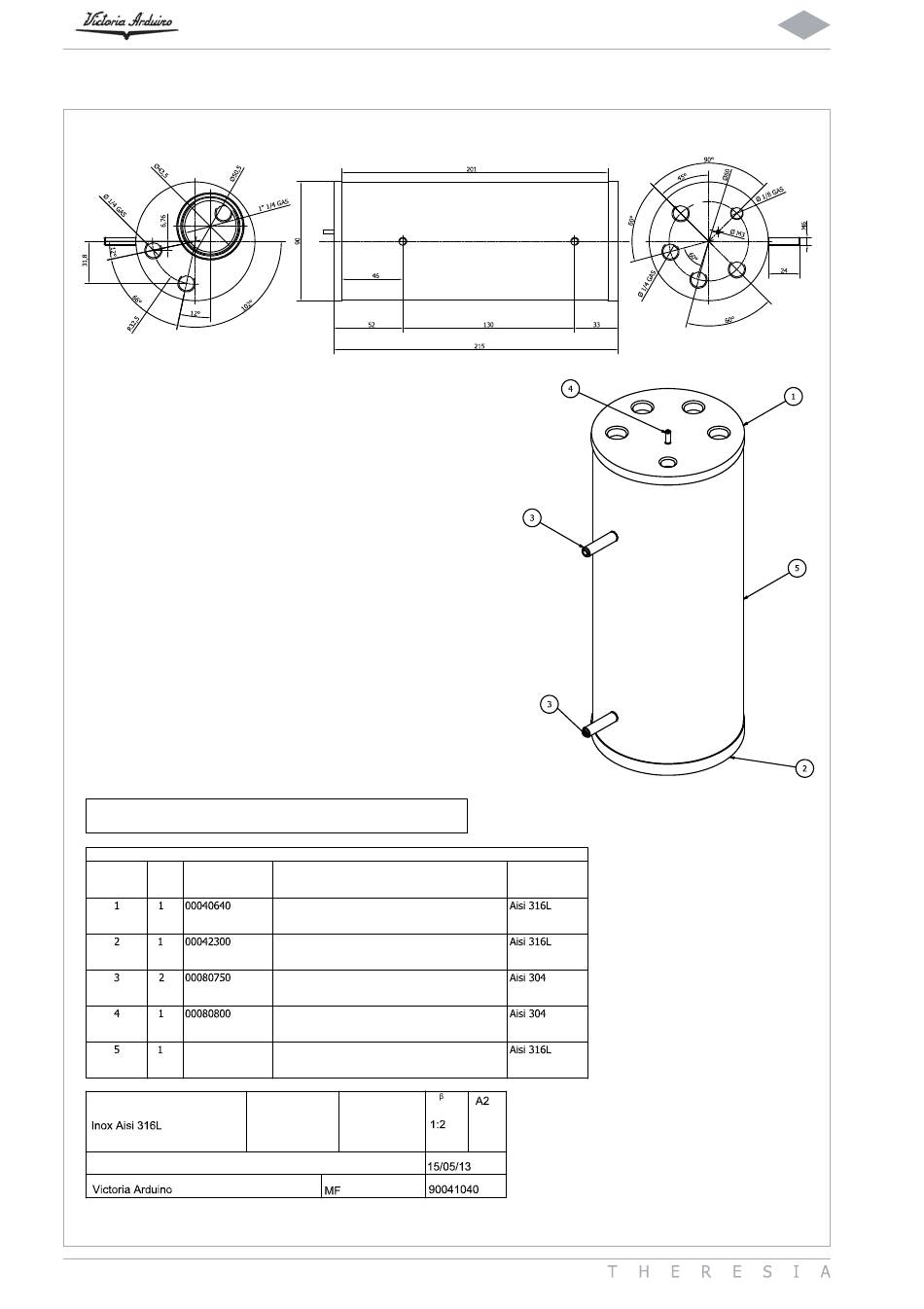

BOILERANLAGE

Hinweis: Boiler in Anwendungsbereich, Artikel 3 Absätze 3 97/23/EG
Nota: Acumulador en zona de aplicación artículo 3 apartados 3 97/23/CE
Liste der Bestandteile
ELEMENT
MEN. TEILNUMMER
ELEMENTO CANT.
NÚMERO PARTE
Material Material
Beschreibung Descripción
Dampfboiler 1 GR
Caldera vapor 1 GR
Beschreibung Descripción
76

/ ESQUEMA CALDERA

Listado de partes
BESCHREIBUNG
DESCRIPCIÓN
Obere Befestigungsplatte 5 Bohrungen M
Brida sup 5 orificios M
Befestigungsplatte PR VA bearbeiteter Edelstahl
Brida PR VA de acero inoxidable
Sperrbolzen M6x25 aus Edelstahl
Tornillo prisionero M6x25 inox
Sperrbolzen M3x8 aus Edelstahl
Tornillo prisionero M3x8 inox
Korpus Dampfboiler aus Edelstahl
Cuerpo caldera vapor inoxidable
Behandlung Toleranz
Tolerancia
Acabado
Mittel
Media
Designer Diseñador técnico
MATERIAL
MATERIAL
Ma stab
Escala
Datum Fecha
Code Código
