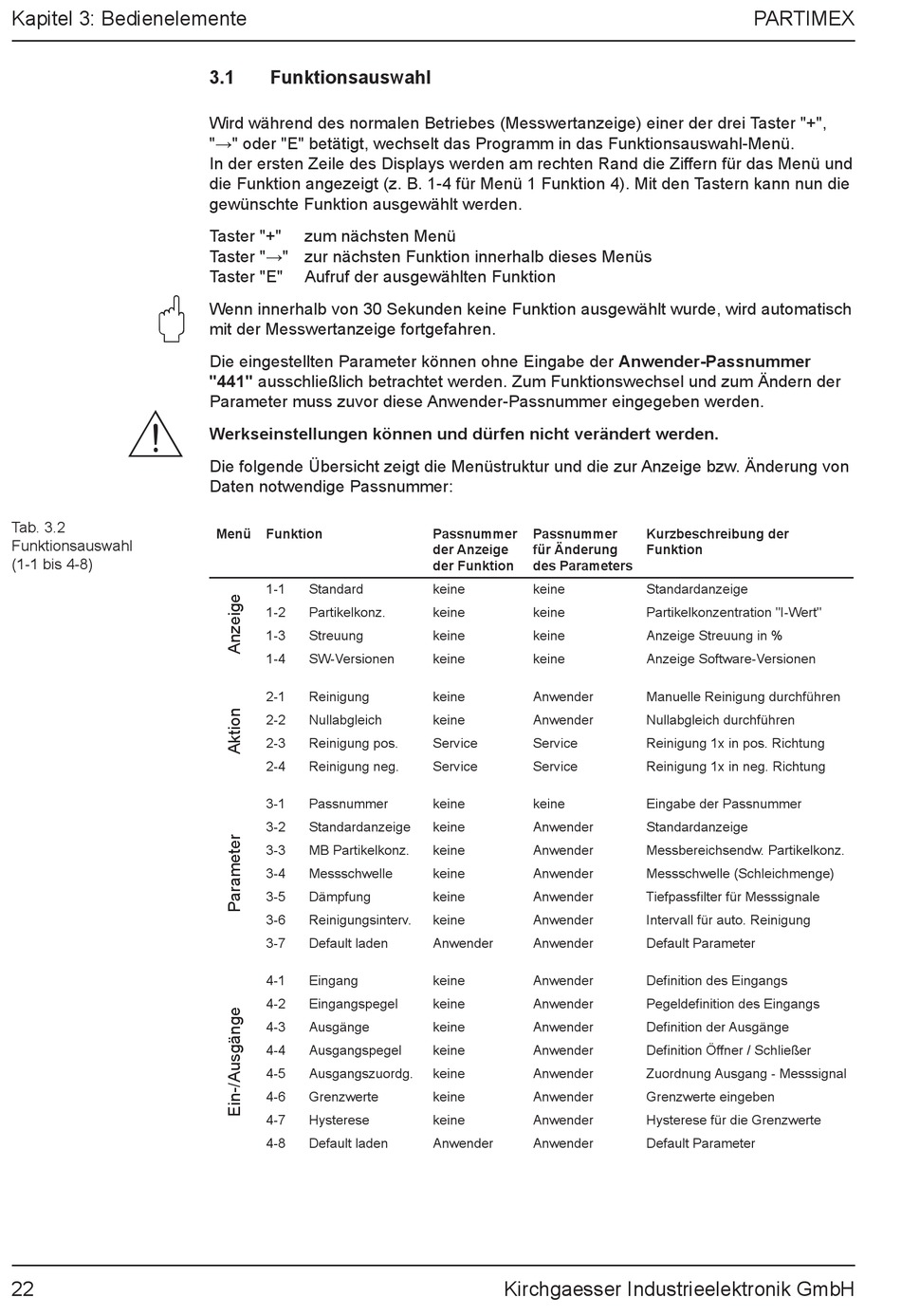

Kapitel 3: Bedienelemente
"
#
Tab. 3.2
Funktionsauswahl
(1-1 bis 4-8)
22
3.1
Funktionsauswahl
Wird während des normalen Betriebes (Messwertanzeige) einer der drei Taster "+",
"→" oder "E" betätigt, wechselt das Programm in das Funktionsauswahl-Menü.
In der ersten Zeile des Displays werden am rechten Rand die Ziffern für das Menü und
die Funktion angezeigt (z. B. 1-4 für Menü 1 Funktion 4). Mit den Tastern kann nun die
gewünschte Funktion ausgewählt werden.
Taster "+"
zum nächsten Menü
Taster "→" zur nächsten Funktion innerhalb dieses Menüs
Taster "E"
Aufruf der ausgewählten Funktion
Wenn innerhalb von 30 Sekunden keine Funktion ausgewählt wurde, wird automatisch
mit der Messwertanzeige fortgefahren.
Die eingestellten Parameter können ohne Eingabe der Anwender-Passnummer
"441" ausschließlich betrachtet werden. Zum Funktionswechsel und zum Ändern der
Parameter muss zuvor diese Anwender-Passnummer eingegeben werden.
Werkseinstellungen können und dürfen nicht verändert werden.
Die folgende Übersicht zeigt die Menüstruktur und die zur Anzeige bzw. Änderung von
Daten notwendige Passnummer:
Menü
Funktion
1-1
Standard
1-2
Partikelkonz.
1-3
Streuung
1-4
SW-Versionen
2-1
Reinigung
2-2
Nullabgleich
2-3
Reinigung pos.
2-4
Reinigung neg.
3-1
Passnummer
3-2
Standardanzeige
3-3
MB Partikelkonz.
3-4
Messschwelle
3-5
Dämpfung
3-6
Reinigungsinterv.
3-7
Default laden
4-1
Eingang
4-2
Eingangspegel
4-3
Ausgänge
4-4
Ausgangspegel
4-5
Ausgangszuordg.
4-6
Grenzwerte
4-7
Hysterese
4-8
Default laden
Passnummer
Passnummer
der Anzeige
für Änderung
der Funktion
des Parameters
keine
keine
keine
keine
keine
keine
keine
keine
keine
Anwender
keine
Anwender
Service
Service
Service
Service
keine
keine
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
Anwender
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
keine
Anwender
Anwender
Anwender
Kirchgaesser Industrieelektronik GmbH
PARTIMEX
Kurzbeschreibung der
Funktion
Standardanzeige
Partikelkonzentration "I-Wert"
Anzeige Streuung in %
Anzeige Software-Versionen
Manuelle Reinigung durchführen
Nullabgleich durchführen
Reinigung 1x in pos. Richtung
Reinigung 1x in neg. Richtung
Eingabe der Passnummer
Standardanzeige
Messbereichsendw. Partikelkonz.
Messschwelle (Schleichmenge)
Tiefpassfilter für Messsignale
Intervall für auto. Reinigung
Default Parameter
Definition des Eingangs
Pegeldefinition des Eingangs
Definition der Ausgänge
Definition Öffner / Schließer
Zuordnung Ausgang - Messsignal
Grenzwerte eingeben
Hysterese für die Grenzwerte
Default Parameter
