PARTIMEX

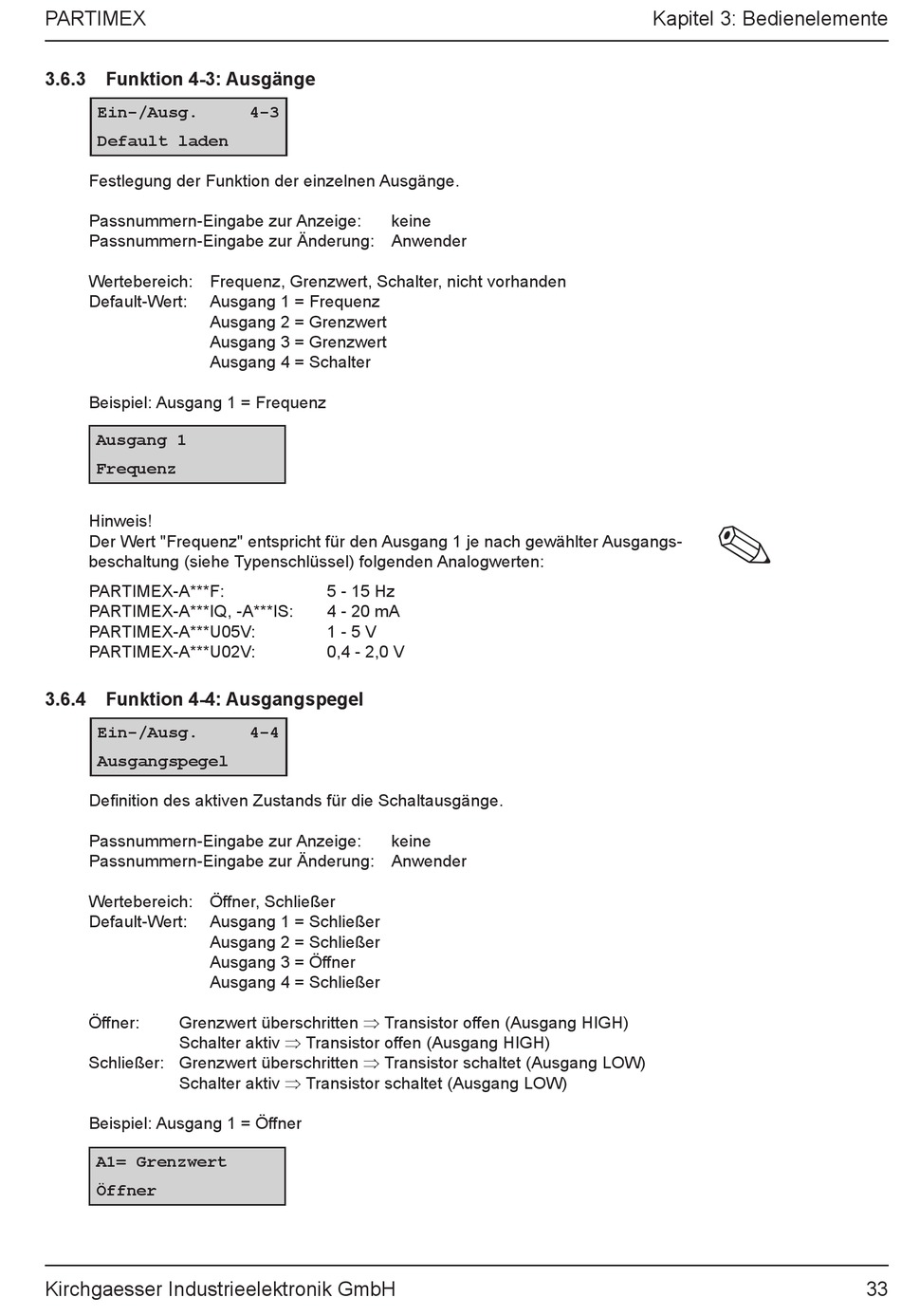

3.6.3 Funktion 4-3: Ausgänge
Ein-/Ausg.
Default laden
Festlegung der Funktion der einzelnen Ausgänge.
Passnummern-Eingabe zur Anzeige:
Passnummern-Eingabe zur Änderung: Anwender
Wertebereich: Frequenz, Grenzwert, Schalter, nicht vorhanden
Default-Wert:
Ausgang 1 = Frequenz
Ausgang 2 = Grenzwert
Ausgang 3 = Grenzwert
Ausgang 4 = Schalter
Beispiel: Ausgang 1 = Frequenz
Ausgang 1
Frequenz
Hinweis!
Der Wert "Frequenz" entspricht für den Ausgang 1 je nach gewählter Ausgangs-
beschaltung (siehe Typenschlüssel) folgenden Analogwerten:
PARTIMEX-A***F:
PARTIMEX-A***IQ, -A***IS:
PARTIMEX-A***U05V:
PARTIMEX-A***U02V:
3.6.4 Funktion 4-4: Ausgangspegel
Ein-/Ausg.
Ausgangspegel
Definition des aktiven Zustands für die Schaltausgänge.
Passnummern-Eingabe zur Anzeige:
Passnummern-Eingabe zur Änderung: Anwender
Wertebereich: Öffner, Schließer
Default-Wert:
Ausgang 1 = Schließer
Ausgang 2 = Schließer
Ausgang 3 = Öffner
Ausgang 4 = Schließer
Öffner:
Grenzwert überschritten ⇒ Transistor offen (Ausgang HIGH)
Schalter aktiv ⇒ Transistor offen (Ausgang HIGH)
Schließer: Grenzwert überschritten ⇒ Transistor schaltet (Ausgang LOW)
Schalter aktiv ⇒ Transistor schaltet (Ausgang LOW)
Beispiel: Ausgang 1 = Öffner
A1= Grenzwert
Öffner
Kirchgaesser Industrieelektronik GmbH
4-3
keine
5 - 15 Hz
4 - 20 mA
1 - 5 V
0,4 - 2,0 V
4-4
keine
Kapitel 3: Bedienelemente
!
33
