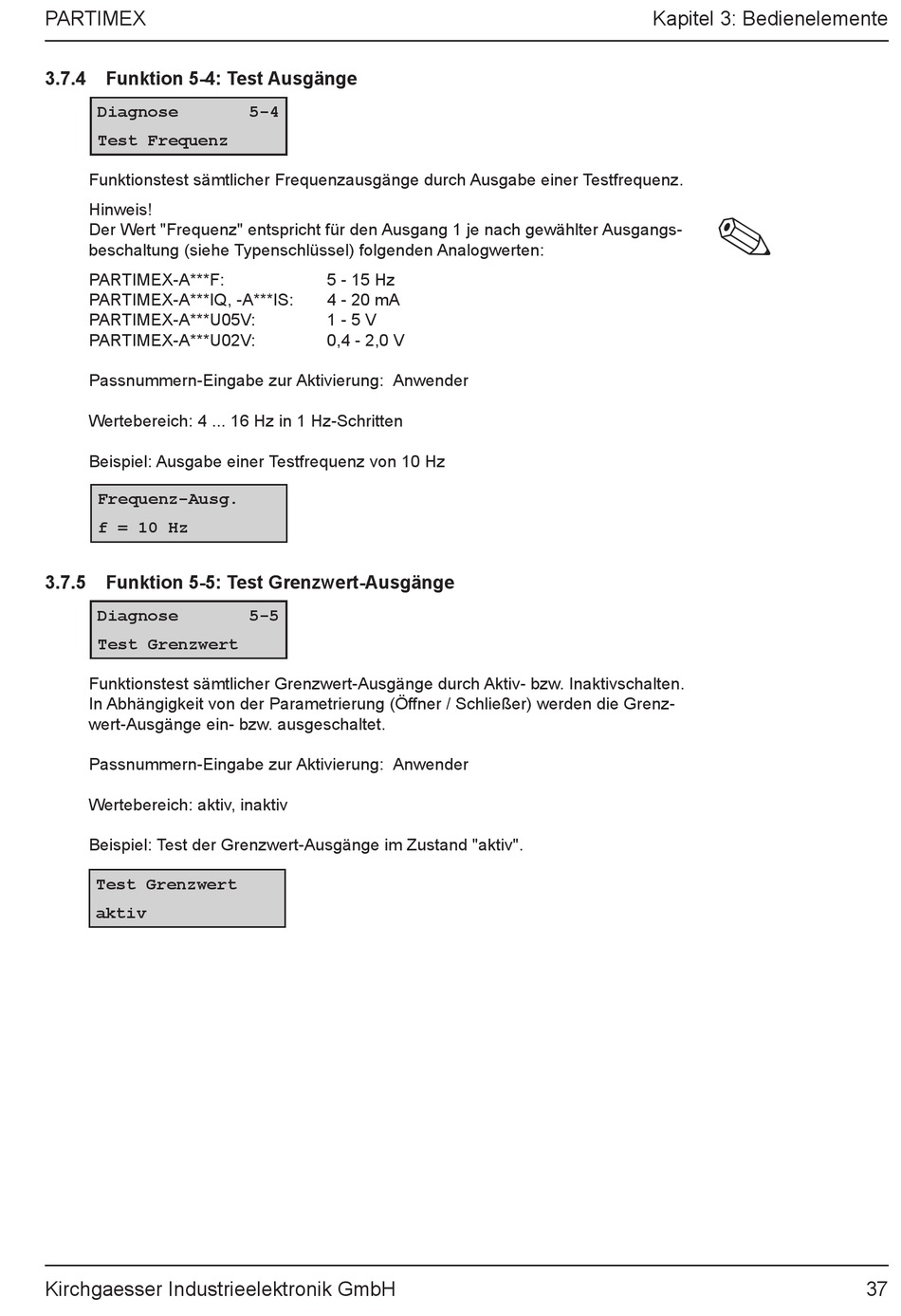

3.7.4 Funktion 5-4: Test Ausgänge
Diagnose
Test Frequenz
Funktionstest sämtlicher Frequenzausgänge durch Ausgabe einer Testfrequenz.
Hinweis!
Der Wert "Frequenz" entspricht für den Ausgang 1 je nach gewählter Ausgangs-
beschaltung (siehe Typenschlüssel) folgenden Analogwerten:
PARTIMEX-A***F:
PARTIMEX-A***IQ, -A***IS:
PARTIMEX-A***U05V:
PARTIMEX-A***U02V:
Passnummern-Eingabe zur Aktivierung: Anwender
Wertebereich: 4 ... 16 Hz in 1 Hz-Schritten
Beispiel: Ausgabe einer Testfrequenz von 10 Hz
Frequenz-Ausg.
f = 10 Hz
3.7.5 Funktion 5-5: Test Grenzwert-Ausgänge
Diagnose
Test Grenzwert
Funktionstest sämtlicher Grenzwert-Ausgänge durch Aktiv- bzw. Inaktivschalten.
In Abhängigkeit von der Parametrierung (Öffner / Schließer) werden die Grenz-
wert-Ausgänge ein- bzw. ausgeschaltet.
Passnummern-Eingabe zur Aktivierung: Anwender
Wertebereich: aktiv, inaktiv
Beispiel: Test der Grenzwert-Ausgänge im Zustand "aktiv".
Test Grenzwert
aktiv
Kirchgaesser Industrieelektronik GmbH
5-4
5 - 15 Hz
4 - 20 mA
1 - 5 V
0,4 - 2,0 V
5-5
