Bedienelemente
Plus-Funktion:
• Erhöhen bei Zifferneingabe um Eins
• nächstes Menü (bei Funktionsauswahl)
• Abbruch einer Funktion (gleichzeitig mit Taster "→")
Skip-Funktion:
• nächste Ziffer (eine Stelle nach rechts)
• nächste Funktion (bei Funktionsauswahl)
• Abbruch einer Funktion (gleichzeitig mit Taster "+")
Enter-Funktion:
• Eingabe-Abschluss
• Eingabe-Bestätigung
• Ende einer Funktion
• Jedem Ausgang ist eine Leuchtdiode zugeordnet, die den Schaltzustand anzeigt
oder mit der Frequenz des jeweiligen Ausgangs blinkt.
• Die Leuchtdioden der Ausgänge sind auch bei geschlossenem Deckel durch das
Displayfenster sichtbar.
• Die Leuchtdioden für die Ausgänge liegen direkt oberhalb des Displays.
• Die Leuchtdiode des Eingangs sitzt oberhalb der Klemme KL 2 und zeigt den
Ansteuerungszustand des Eingangs an.
Kirchgaesser Industrieelektronik GmbH
Funktion
Kapitel 3: Bedienelemente

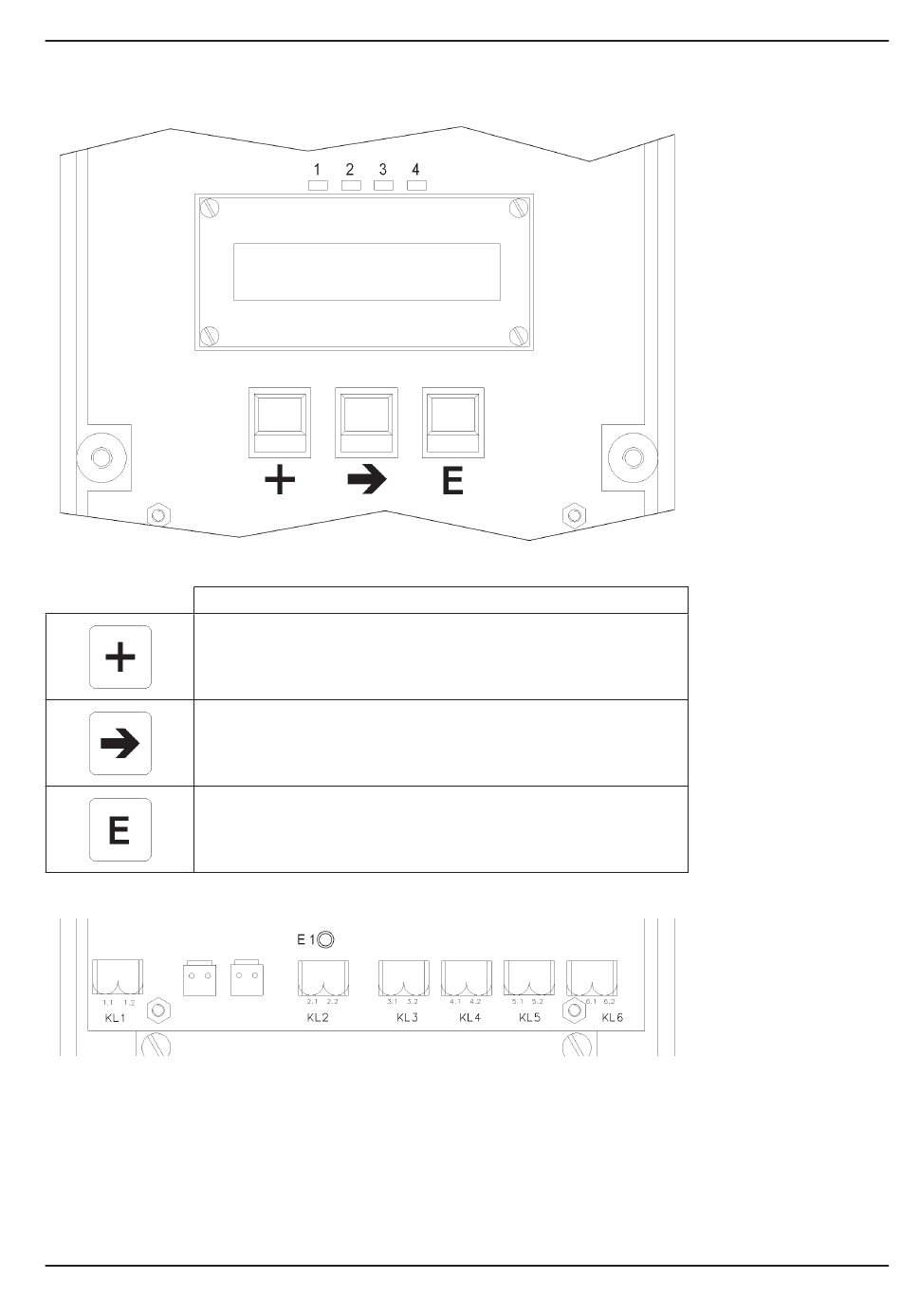

Abb. 3.1
Bedienelemente des
PARTIMEX
Tab. 3.1
Funktion der Taster
Abb. 3.2
Lage der Leuchtdiode
für den Eingang
Leuchtdioden
21
