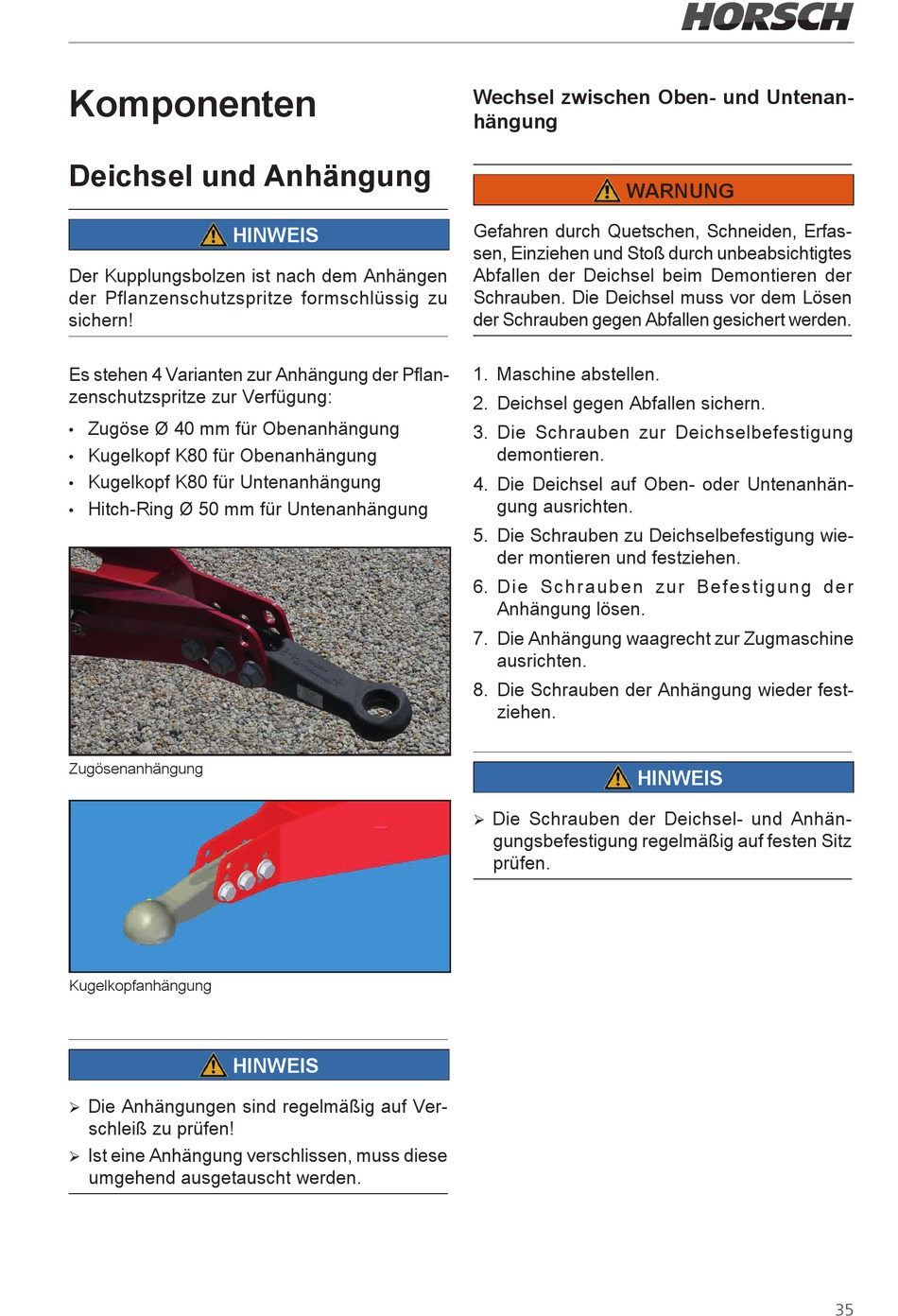

Komponenten
Deichsel und Anhängung
HINWEIS
Der Kupplungsbolzen ist nach dem Anhängen
der Pflanzenschutzspritze formschlüssig zu
sichern!
Es stehen 4 Varianten zur Anhängung der Pflan-
zenschutzspritze zur Verfügung:
Zugöse Ø 40 mm für Obenanhängung
•
Kugelkopf K80 für Obenanhängung
•
Kugelkopf K80 für Untenanhängung
•
Hitch-Ring Ø 50 mm für Untenanhängung
•
Zugösenanhängung
Kugelkopfanhängung
HINWEIS
Die Anhängungen sind regelmäßig auf Ver-
¾
schleiß zu prüfen!
Ist eine Anhängung verschlissen, muss diese
¾
umgehend ausgetauscht werden.
Wechsel zwischen Oben- und Untenan-
hängung
WARNUNG
Gefahren durch Quetschen, Schneiden, Erfas-
sen, Einziehen und Stoß durch unbeabsichtigtes
Abfallen der Deichsel beim Demontieren der
Schrauben. Die Deichsel muss vor dem Lösen
der Schrauben gegen Abfallen gesichert werden.
1. Maschine abstellen.
2. Deichsel gegen Abfallen sichern.
3. Die Schrauben zur Deichselbefestigung
demontieren.
4. Die Deichsel auf Oben- oder Untenanhän-
gung ausrichten.
5. Die Schrauben zu Deichselbefestigung wie-
der montieren und festziehen.
6. Die Schrauben zur Befestigung der
Anhängung lösen.
7. Die Anhängung waagrecht zur Zugmaschine
ausrichten.
8. Die Schrauben der Anhängung wieder fest-
ziehen.
HINWEIS
Die Schrauben der Deichsel- und Anhän-
¾
gungsbefestigung regelmäßig auf festen Sitz
prüfen.
35
