Unterhub:
Um eine Nutmessung schon am Beginn des Anwendungsbereichs zu gewährleisten, ist bei einigen Geräten, soweit dies
technisch möglich ist, ein Unterhub vorgesehen. Dies bedeutet, daß sich die Tastarme nicht nur auf den
Messbereichsanfang (Ma) sondern auf ein Einführungsmaß (Hmin) schließen lassen. Eine Messung kann in diesem
Bereich nicht vorgenommen werden, da sich die Zeiger nicht mitbewegen.
Additional clearance:
These gauges are made to have an additional clearance at the beginning of the minimum range. This means that when
pressing the control lever to the minimum range, the gauge can close in freely (without the hands moving) about 0.2"
below the measuring range. Measurement in this range is not possible, as the caliper arms do not move.
Course libre:
Pour permettre une mesure dès le début du domaine d'application, il est prévu une course libre, pour autant que ce soit
techniquement possible. Ainsi, les bras de mesure se laissent non seulement fermer s ur le début de la course de mesure
(Ma), mais se laissent également fermer sur une dimension de pénétration (Hmin). Il n'est pas possible de faire une
mesure dans cette zone, car les aiguilles ne suivent pas le mouvement.
Hmax
Me
Ma
Hmin
Lieferumfang:
-Messgerät
-Bedienungsanleitung
-Prüfzertifikat
Ersatzteile - Spare parts - Pièces détachées:
0562-01
Fassung
0660-20
Toleranzmarke (1 Stück)
Technische Änderungen vorbehalten / Subject to technical alterations / Sous réserve de modifications techniques
Telefon +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com
Scope of supply:
-Measuring gauge
-Operation instructions
-Certificate
cover
tolerance mark (1 pc.)
Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schlüchtern • Germany
Fourniture standard:
-Palpeur
-Mode d'emploi
-Certificat de qualité
boîtier
marques de tolerance (1 pc.)
4

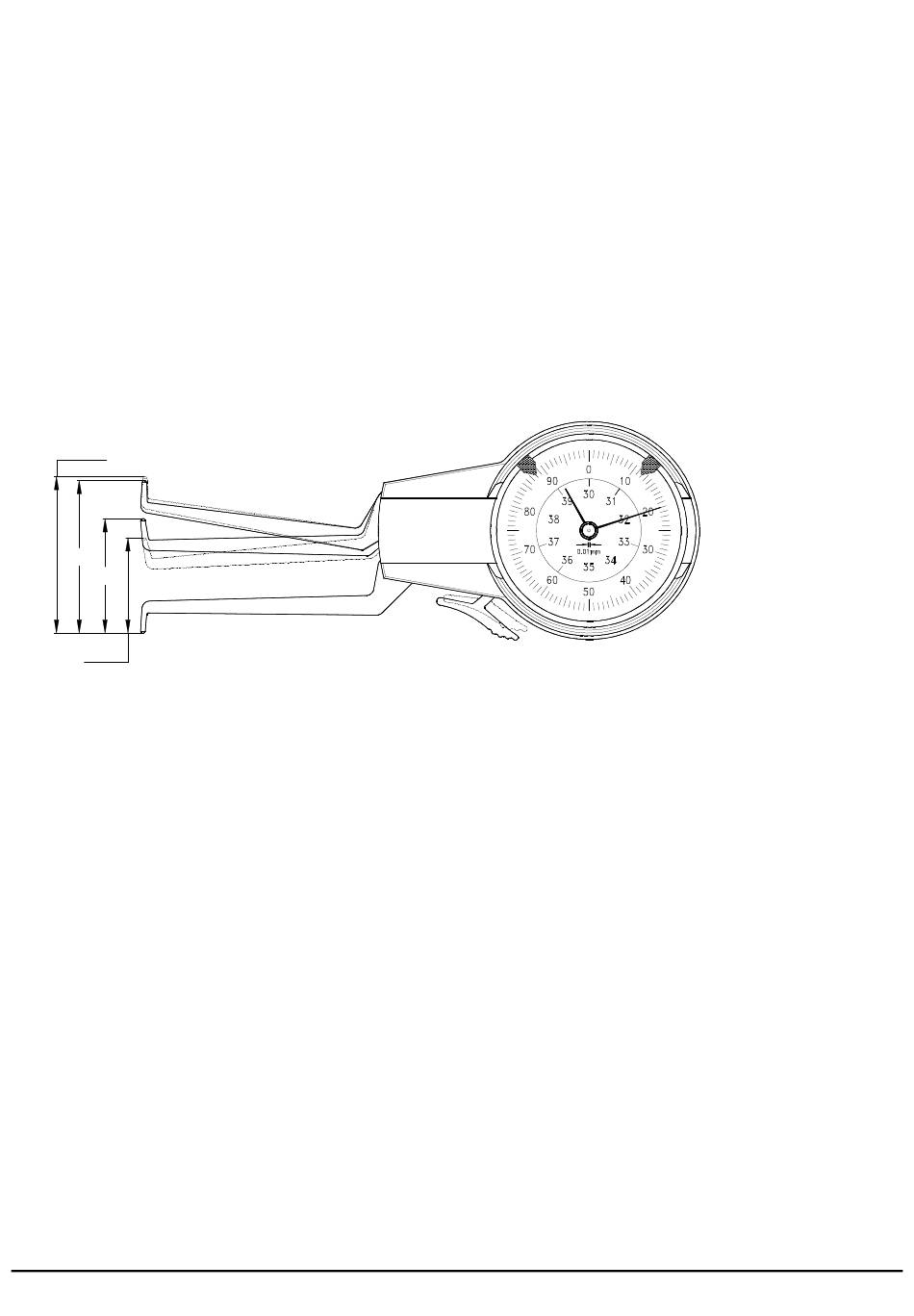

Bild 4 / Fig. 4
Tastarmstellung
Caliper arms
Position des bras
de mesure
