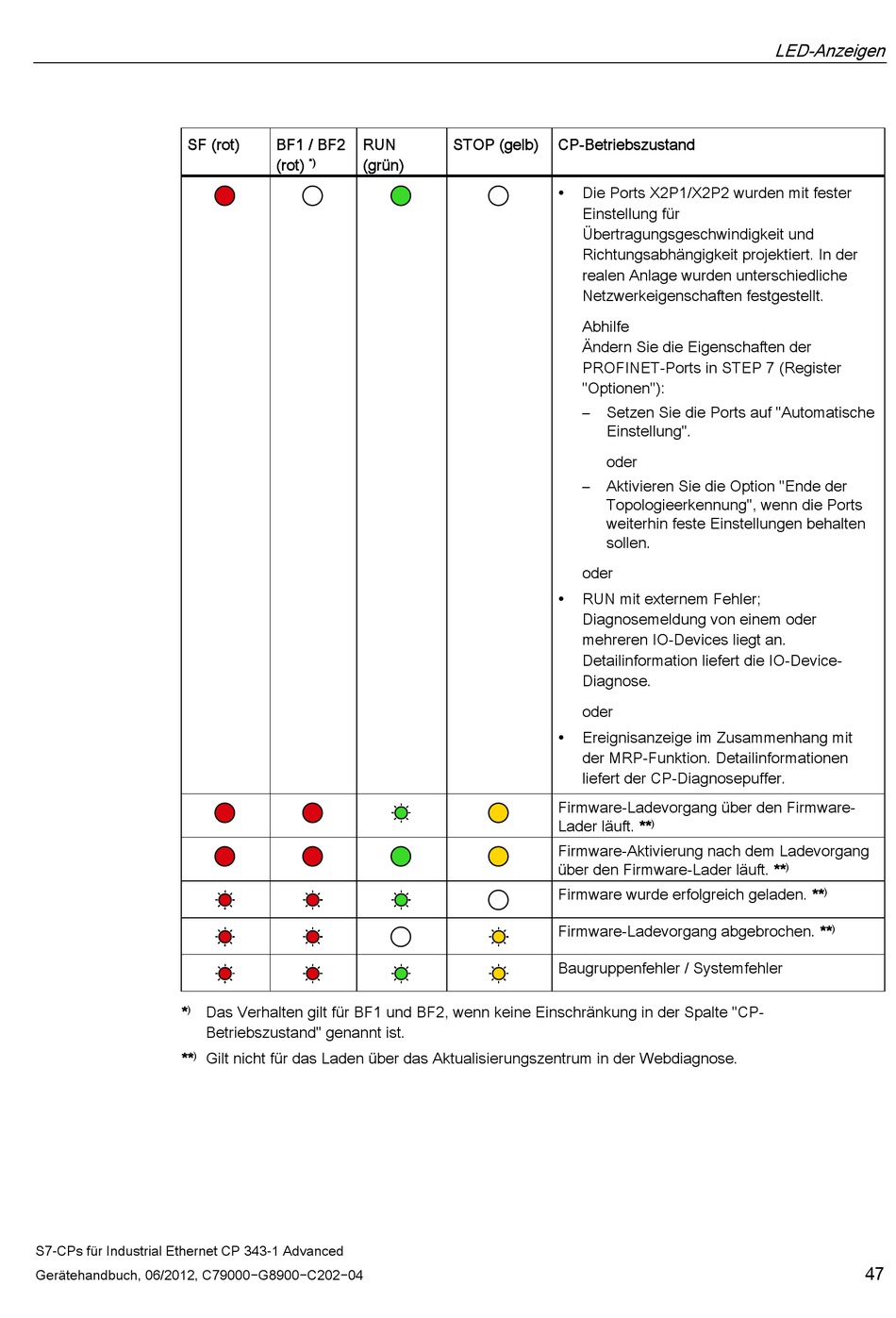

SF (rot)
*
)
**
)
S7-CPs für Industrial Ethernet CP 343-1 Advanced
Gerätehandbuch, 06/2012, C79000−G8900−C202−04
BF1 / BF2 RUN
(rot) (grün)
*)
Das Verhalten gilt für BF1 und BF2, wenn keine Einschränkung in der Spalte "CP-
Betriebszustand" genannt ist.
Gilt nicht für das Laden über das Aktualisierungszentrum in der Webdiagnose.
STOP (gelb) CP-Betriebszustand
Die Ports X2P1/X2P2 wurden mit fester

Einstellung für
Übertragungsgeschwindigkeit und
Richtungsabhängigkeit projektiert. In der
realen Anlage wurden unterschiedliche
Netzwerkeigenschaften festgestellt.
Abhilfe
Ändern Sie die Eigenschaften der
PROFINET-Ports in STEP 7 (Register
"Optionen"):
– Setzen Sie die Ports auf "Automatische
Einstellung".
oder
– Aktivieren Sie die Option "Ende der
Topologieerkennung", wenn die Ports
weiterhin feste Einstellungen behalten
sollen.
oder
RUN mit externem Fehler;

Diagnosemeldung von einem oder
mehreren IO-Devices liegt an.
Detailinformation liefert die IO-Device-
Diagnose.
oder
Ereignisanzeige im Zusammenhang mit

der MRP-Funktion. Detailinformationen
liefert der CP-Diagnosepuffer.
Firmware-Ladevorgang über den Firmware-
Lader läuft. **
Firmware-Aktivierung nach dem Ladevorgang
über den Firmware-Lader läuft. **
Firmware wurde erfolgreich geladen. **
Firmware-Ladevorgang abgebrochen. **
Baugruppenfehler / Systemfehler
LED-Anzeigen
)
)
)
)
