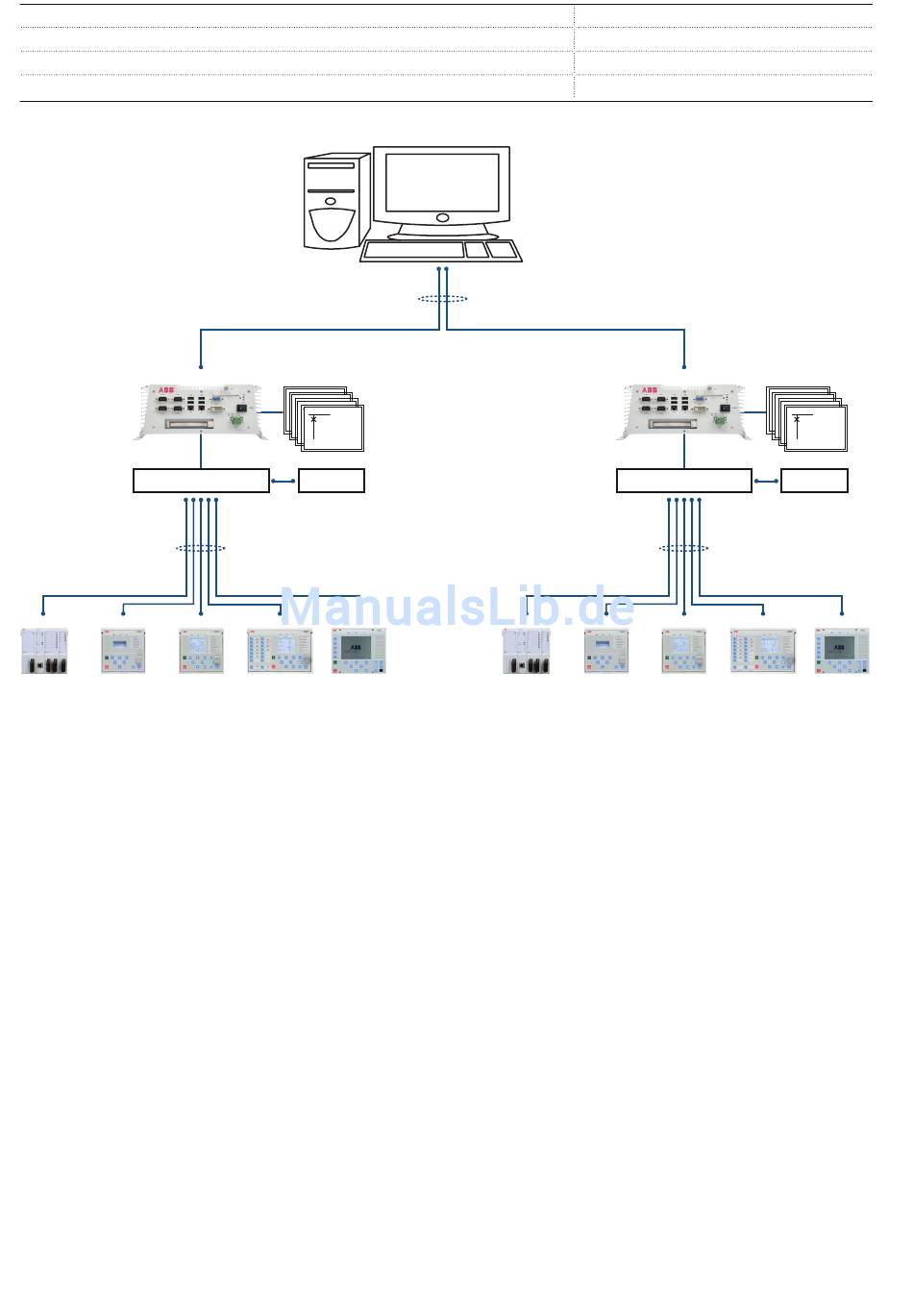

Abb. 9. Beispiel aus dem ABB Energiesystem mit Relion Relais, Stationsautomatisierungsgerät COM600 und MicroSCADA Pro/System 800xA

6. Steuerung

RED615 verfügt über Funktionen zur Steuerung von
Leistungsschaltern über die HMI auf der Vorderseite oder über
Fernsteuerung. Zusätzlich zur Leistungsschaltersteuerung
verfügt das Relais über zwei Steuerblocks für die
motorbetriebene Steuerung der Trenner oder des
Leistungsschaltereinschubs und für deren
Positionsmeldungen. Außerdem bietet das Relais einen
Steuerblock für die motorbetriebene Steuerung eines
Erdungsschalters und für die Positionsmeldung.
Zwei physische Binäreingänge und zwei physische
Binärausgänge sind im Gerät für jedes steuerbare primäre
Relais erforderlich, das in Gebrauch genommen wird. Die
Anzahl der nicht verwendeten Binäreingänge und
Binärausgänge ist abhängig von der ausgewählten
Standardkonfiguration. Außerdem bieten einige
Standardkonfigurationen ebenfalls optionale Hardwaremodule,
welche die Anzahl der verfügbaren Binäreingänge und
Binärausgänge erhöhen können.
16
MicroSCADA Pro/
COM600
Web HMI
PCM600
IEC 61850
ABB
System 800xA
Dienst: IEC 60870-5-104
Bereich: OPC
Analoge und binäre horizontale
GOOSE-Kommunikation
Wenn die Anzahl von Binäreingängen bzw. Binärausgängen der
gewählten Standardkonfiguration nicht ausreichend ist, kann
die Standardkonfiguration geändert werden, indem einige der
Binäreingänge oder Binärausgänge freigegeben werden, die
ursprünglich für andere Zwecke konfiguriert wurden, oder es
wird ein externes Eingangs- oder Ausgangs-Modul,
beispielsweise RIO600, in das Relais integriert. Die binären Ein-
und Ausgänge des externen E/A Moduls können für die weniger
zeitkritischen binären Signale der Anwendung verwendet
werden. Die Integration ermöglicht die Freigabe einiger
ursprünglich reservierten Binäreingänge des Relais in der
Standardkonfiguration.
Die Eignung der Binärausgänge des Relais, die für die
Steuerung der primären Geräte ausgewählt wurden, sollten
sorgfältig überprüft werden, beispielsweise der Einschaltstrom
sowie die Abschaltleistung. Falls die Anforderungen des
Steuerkreises des primären Geräts nicht erfüllt werden, sollte
die Verwendung externer Hilfsrelais in Betracht gezogen
werden.
