Leitungsdifferentialschutz und Steuerung
RED615
Produktversion: 5.0 FP1
GUID-6802EC2A-DC22-44E6-8BD2-DF7DCEAAEBA0 V1 DE

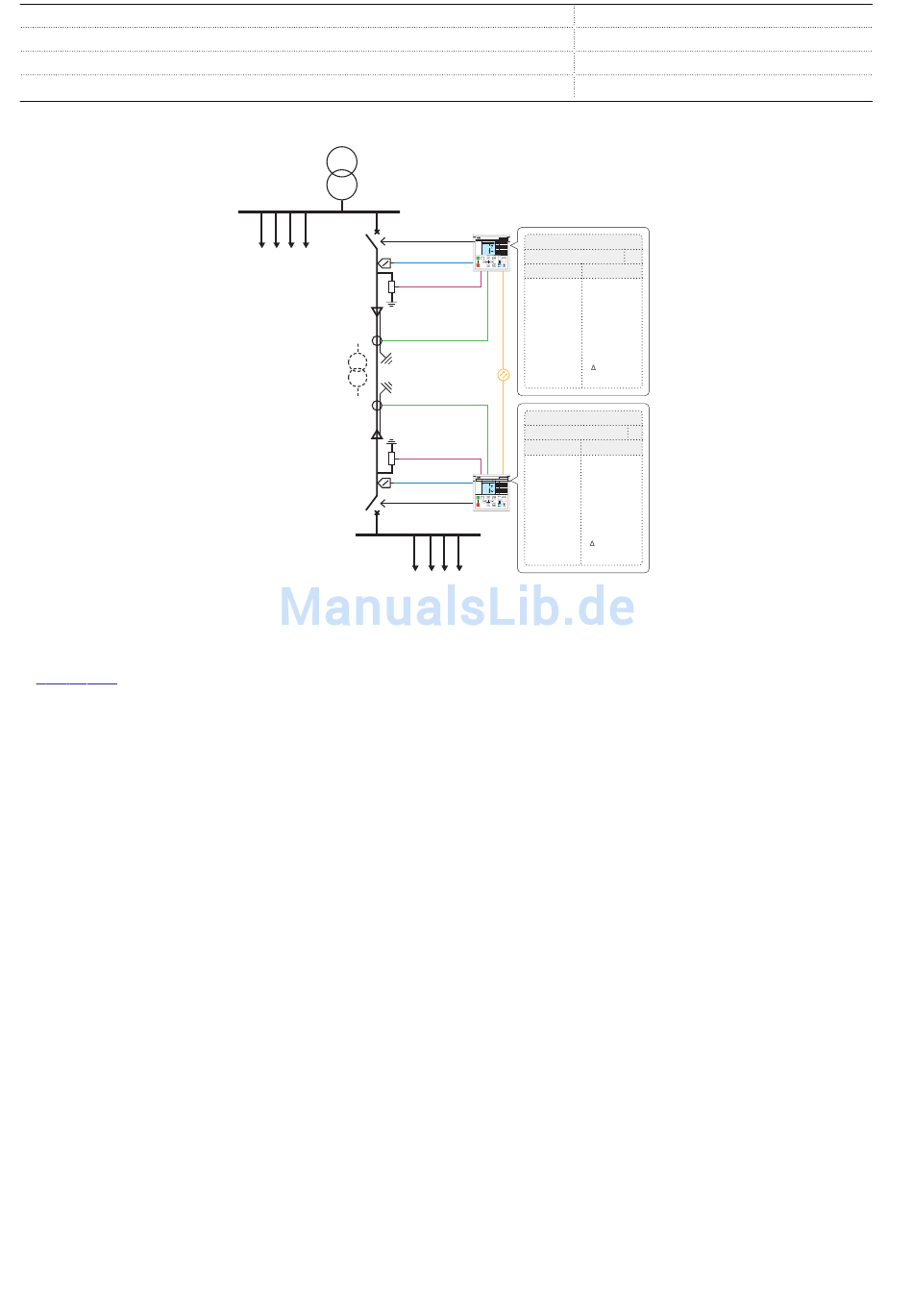

Abb. 8. Leitungsdifferentialschutz für eine Leitung mit der Standardkonfiguration E
In Abbildung 8 ist ein Leitungsdifferentialschutz für eine
Speiseleitung mit der Standardkonfiguration E dargestellt, in
der Stromsensoren (Rogowskispule) und Spannungssensoren
(Spannungstrenner) für die Messung verwendet werden. Bietet
außerdem Schutz für einen In-Zone-Transformator, wenn
dieser verfügbar ist und sich im Schutzbereich befindet. Die
Standardkonfiguration E wurde speziell für Schaltanlagen von
ABB vorkonfiguriert, z. B. UniGear Digital. Der Einsatz dieser
Konfiguration ist jedoch nicht nur auf diesen Zweck begrenzt.
5. Unterstützte ABB-Lösungen
Die ABB-Schutz- und Steuerrelais der 615 Serie bieten
zusammen mit dem Stationsautomatisierungsgerät COM600
eine echte IEC 61850-Lösung für die zuverlässige
Energieversorgung in Versorgungsnetzen und für den
Industriebereich. Um die Systemkonstruktion zu erleichtern und
zu optimieren, sind die ABB-Relais mit Connectivity Packages
ausgestattet. Die Connectivity Packages enthalten eine
Zusammenstellung von Software und relaisspezifischen
Informationen, u. a. Vorlagen für einpolige
Übersichtschaltbilder und ein komplettes Relaisdatenmodell.
Das Datenmodell enthält Ereignis- und Parameterlisten. Mit den
Connectivity Packages können Relais anhand von PCM600
konfiguriert und in das Stationsautomatisierungsgerät COM600
oder das Netzsteuerungs- und -verwaltungssystem
MicroSCADA Pro integriert werden.
14
RED615
A
U12 0. 0 kV
P 0.00 kW
Q 0.00 kVAr
IL2 0 A
3I
Standardkonf.
I
ESC Clear
O R
L
ANSI
3U
46
47O-/59
47U+/27
50P/51P
Io
51BF/51NBF
67N-1/67N-2
87L
Schutz-
Kommunikation
BST
Io
RED615
Standardkonf.
ANSI
3U
46
3I
47O-/59
A
U12 0. 0 kV
P 0.00 kW 47U+/27
Q 0.00 kVAr
IL2 0 A
I
ESC Clear
50P/51P
O R
L
51BF/51NBF
67N-1/67N-2
87L
BST
Die Standardkonfigurationen D und E sind nicht für den
gleichzeitigen Einsatz aller verfügbaren Funktionen in einem
Relais vorgesehen. Frequenzschutzfunktionen und die drei
Instanzen der Spannungsschutzfunktionen müssen mit dem
Application Configuration Tool hinzugefügt werden. Um die
Leistungsfähigkeit des Relais sicherzustellen, wird die
benutzerspezifische Konfiguration mit dem Application
Configuration Tool in PCM600 überprüft.
Die Relais der 615 Serie unterstützen den Standard IEC 61850
Edition 2, einschließlich binärem und analog horizontalem
GOOSE-Messaging. Zusätzlich wird der Prozessbus mit dem
Übertragen von Abtastwerten analoger Ströme und
Spannungen und dem Empfangen von Abtastwerten von
Spannungen unterstützt. Im Vergleich zur herkömmlichen
festverdrahteten Signalisierung zwischen Geräten bietet die
Peer-to-Peer-Kommunikation über Ethernet-LAN-Switches
einer erweiterte und vielseitige Plattform für den
Energiesystemschutz. Zu den besonderen Merkmalen des
Schutzsystems durch die vollständige Implementierung des
Stationsautomatisierungs-Standards IEC 61850 gehören die
schnelle Kommunikationsfunktion, die ständige Überwachung
der Integrität im Schutz- und Kommunikationssystem und die
Flexibilität bei Neukonfigurationen und Upgrades. Mit den
Schutzrelais dieser Serie können die
Interoperabilitätsfunktionen des Standards IEC 61850 Edition 2
optimal genutzt werden.
E
IEC
I2>
U2>/3U>
U1</3U<
3I>>>
3I>/Io>BF
Io>→/Io>>→
3 I>
BST
E
IEC
I2>
U2>/3U>
U1</3U<
3I>>>
3I>/Io>BF
Io>→/Io>>→
3 I>
BST
1MRS756723 F
