Leitungsdifferentialschutz und Steuerung
RED615
Produktversion: 5.0 FP1
GUID-7996332D-7FC8-49F3-A4FE-FB4ABB730405 V1 DE

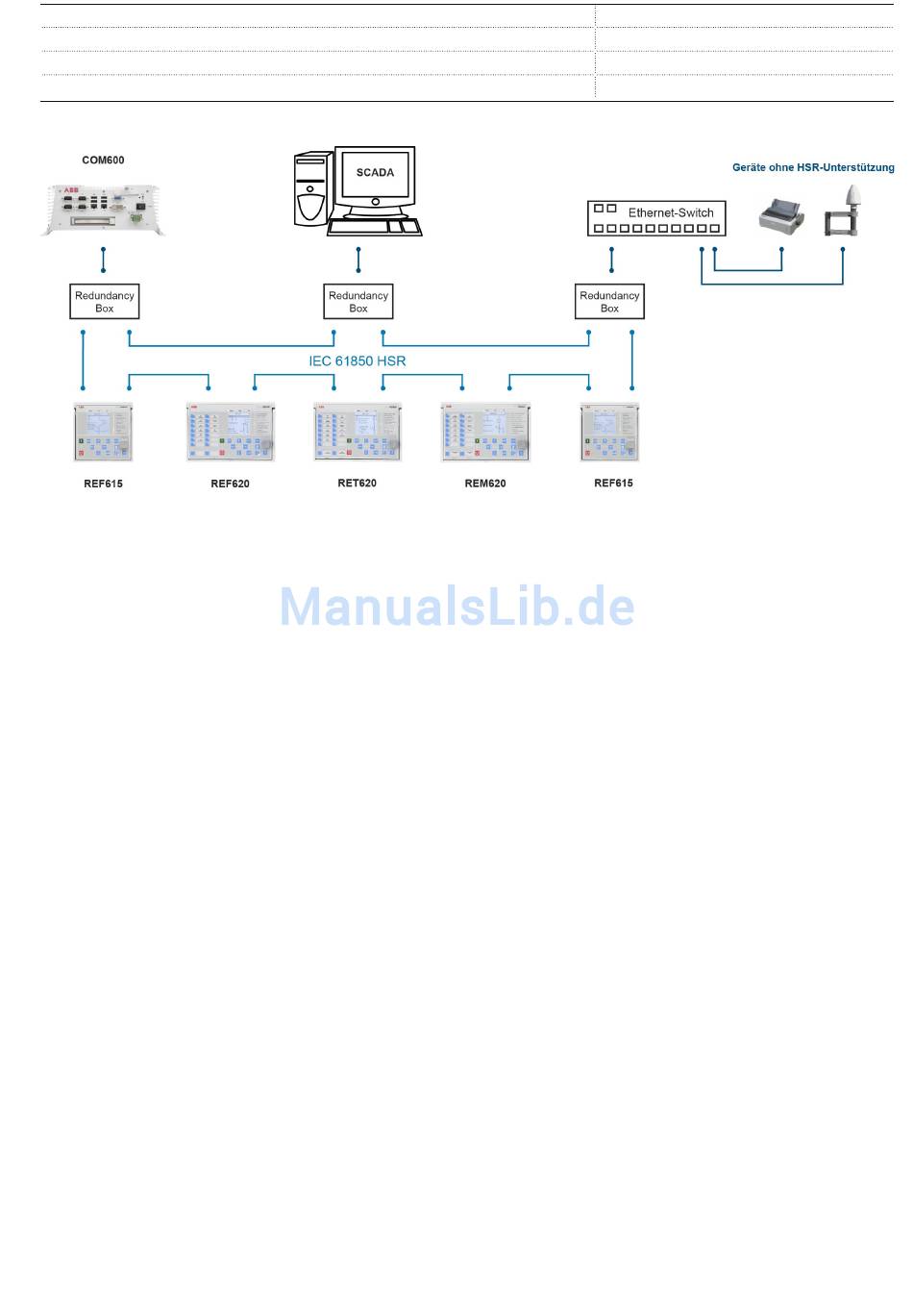

Abb. 13. Hochverfügbare nahtlose Redundanzlösung (HSR)
Die Wahl zwischen den Redundanzprotokollen HSR und PRP
hängt von der erforderlichen Funktionalität, Kosten und
Komplexität ab.
Die selbstregenerierende Ethernet-Ring-Lösung ermöglicht
einen kostengünstigen Kommunikationsring, gesteuert von
einem Managed Switch mit Unterstützung für das
standardmäßige "Rapid Spanning Tree Protocol (RSTP)". Der
managed Switch steuert die Konsistenz der Schleife, routet die
Daten und korrigiert den Datenfluss bei einer
Kommunikationsumschaltung. Die Relais in der Ringtopologie
agieren als nicht Managed Switch, die Datenverkehr ohne
Bezug weiterleiten. Die Ethernet-Ring-Lösung unterstützt den
ABB
Anschluss von bis zu 30 Relais der 615 Serie. Sollen mehr als
30 Relais angeschlossen werden, wird empfohlen, das
Netzwerk in mehrere Ringe aufzuteilen. Die
selbstregenerierende Ethernet-Ring-Lösung verhindert die
Gefahr eines "Single Point of Failure" und verbessert die
Zuverlässigkeit der Kommunikation.
Die selbstregeneriende Ethernet-Ring-Lösung verhindert die
Gefahr eines "Single Point of Failure" und verbessert die
Zuverlässigkeit der Kommunikation. Die Lösung kann für die
Ethernet-basierten IEC 61850, Modbus- und DNP3-Protokolle
verwendet werden.
