44
Pedaal (L/R)
45
Onderste handpulskabel
46
Schroef
47
Motor
48
Dopmoer
Let op:
Sommige van de bovengenoemde onderdelen zijn al bevestigd aan een hoofdonderdeel. Deze worden
niet afzonderlijk geleverd!
MONTAGE
Om uzelf bekend te maken met de onderdelen van het apparaat, raden wij u aan alvorens tot montage
over te gaan, eerst de overzichtstekening en de onderdelenlijst nauwkeurig te bestuderen. Leg alle
montagematerialen overzichtelijk op de grond en verwijder alle verpakkingsmaterialen.

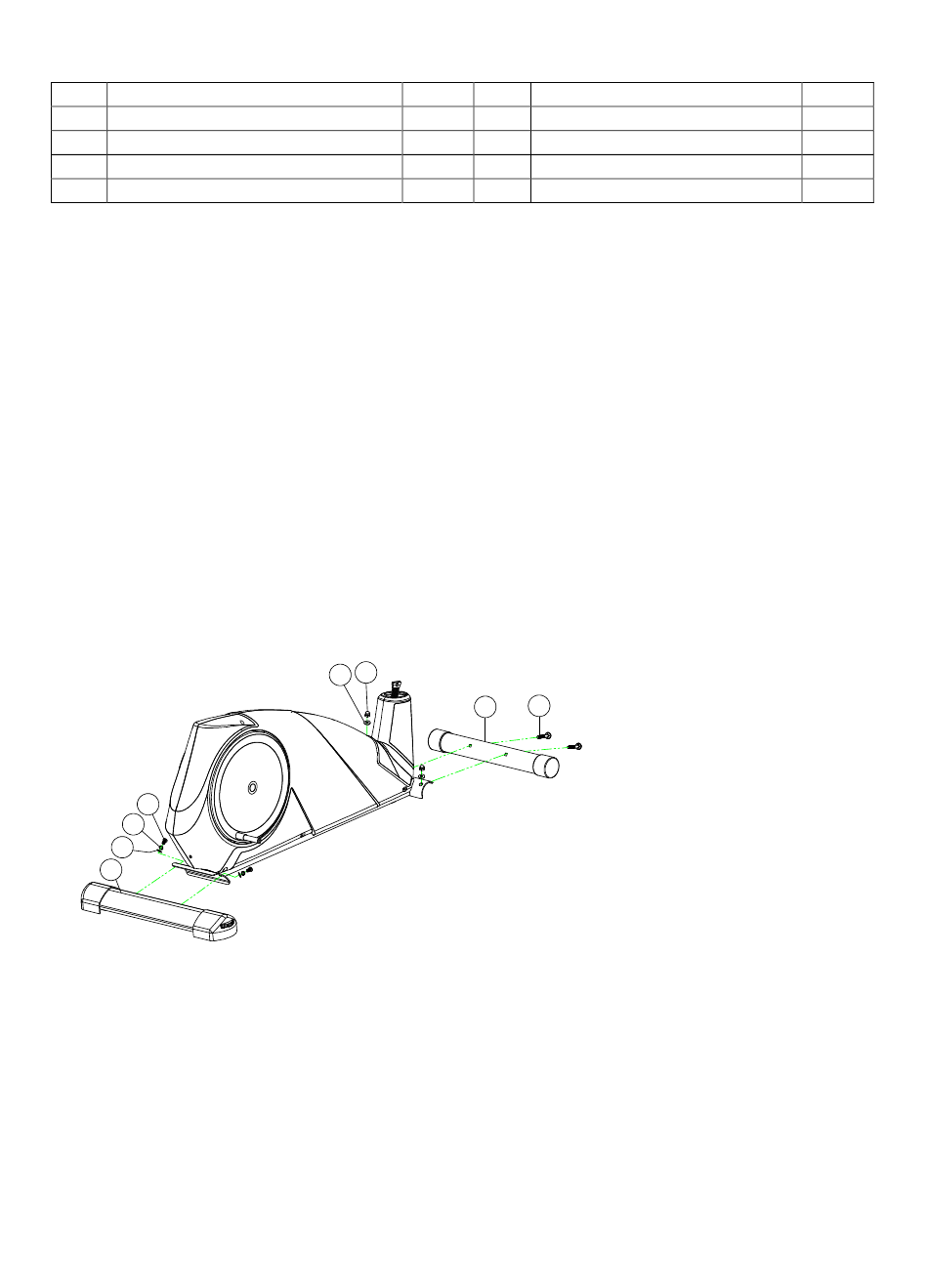

Stap 1: het monteren van de voorste en achterste stabilisator
Bevestig de voorste stabilisator (39) aan het basisframe (68) met twee gegolfde sluitringen (13) en twee
dopmoeren (48).
Verwijder de twee inbusbouten (14), veersluitringen (15) en sluitringen (70) van de achterste stabilisator
(92). Bevestig de achterste stabilisator (92) aan het basisframe (68) met twee inbusbouten (14), twee
veersluitringen (15) en twee sluitringen (70).
14
15
70
92
Stap 2: het monteren van de stuurbuis en het verbinden van de handpulskabel
STEP 1
Breng de stuurbuis (25) in verticale positie. Plaats de kunststof afdekkap (37) aan de onderzijde over de
stuurbuis (25). Houd de handpulskabel (28) aan de bovenzijde uit de stuurbuis totdat deze verbonden is.
Verbind de bovenste handpulskabel (28) met de onderste handpulskabel (45).
Plaats de stuurbuis (25) in het basisframe (68) en zet de stuurbuis (25) vast met zes inbusbouten (14),
zes veersluitringen (15) en zes gegolfde sluitringen (13).
1/1
92
1
93
6
94
1
95
2
13 48
39
7
Achterste stabilisator
Inbussleutel
Moersleutel
Adapter
49
1
2
1
1
