erhältlich, die für den Datenaustausch und die Datenerfassung von Geräten ausgelegt
sind, die nach dem Modbus-RTU-Protokoll anderer Hersteller arbeiten.
2.1. Anschlüsse
Für die Datenverbindung zu den Slave-Geräten werden die drei RS-485-
Masterbus-Anschlüsse am EDS/EDS-3G (A+ S und B-) mit den verschiedenen Geräten
belegt, zu denen eine Verbindung aufgebaut werden soll. Die Verbindung kann über
eine Mantelleitung mit verdrillten und geschirmten Doppeladern geführt werden.
Zwischen dem EDS/ESD-3G und den Slave-Geräten ist max. eine Entfernung von
1000 m zulässig; doch abhängig von der Qualität des verwendeten Kabels und
möglichen Magnetfeldern rund um den Datenbus kann sich dieser Abstand erheblich
verringern.
Abgesehen davon können aber immer RS-485-MODBUS-Verbindungs-Repeater
wie der CAMO von CIRCUTOR eingebaut werden.

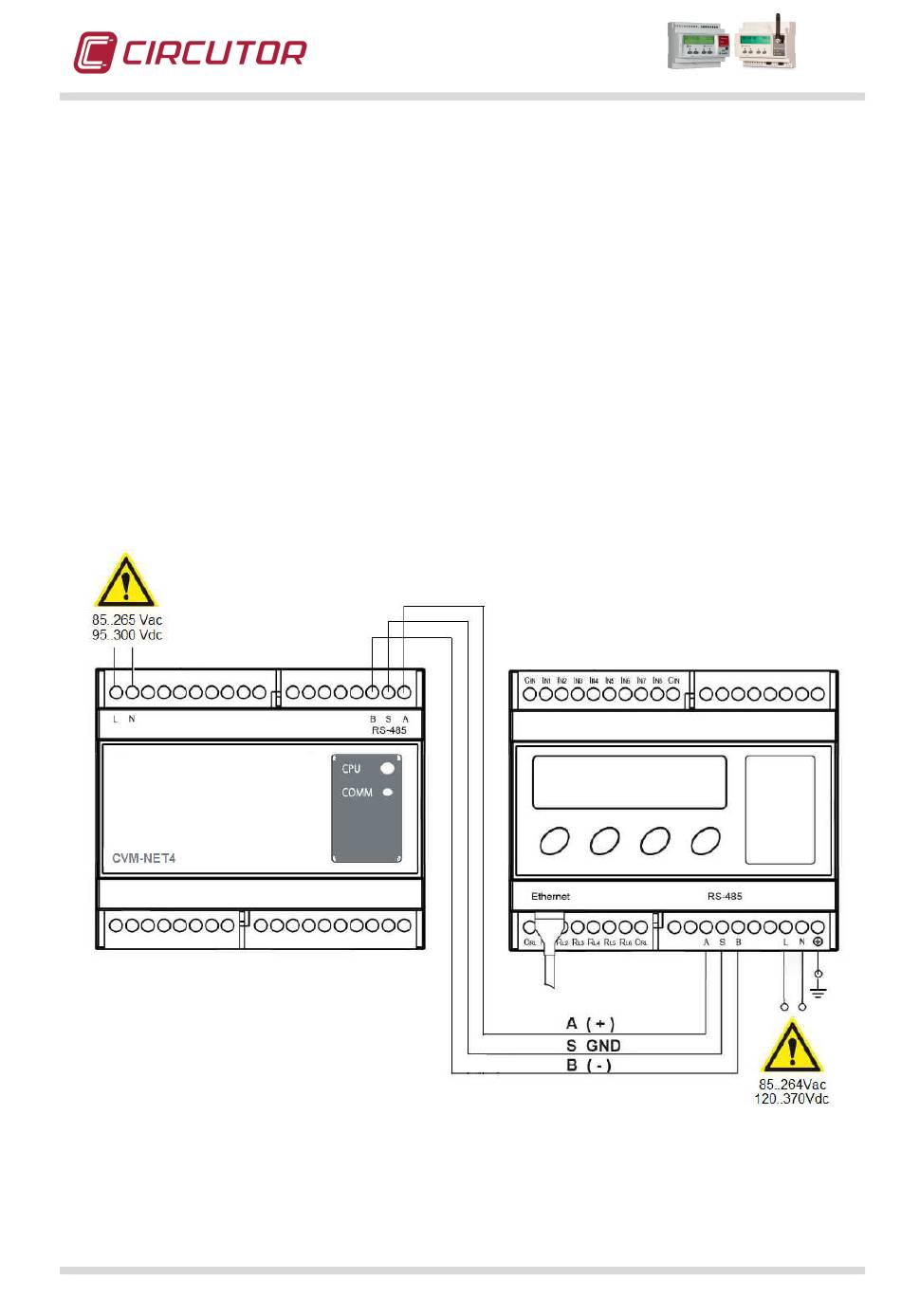

Das Anschlussbild für den RS-485-Bus sieht wie folgt aus:
