Geräte Mit Tcp-Anbindung An Das Eds/Eds-3G Konfigurieren - Circutor Eds Schulungsanleitung

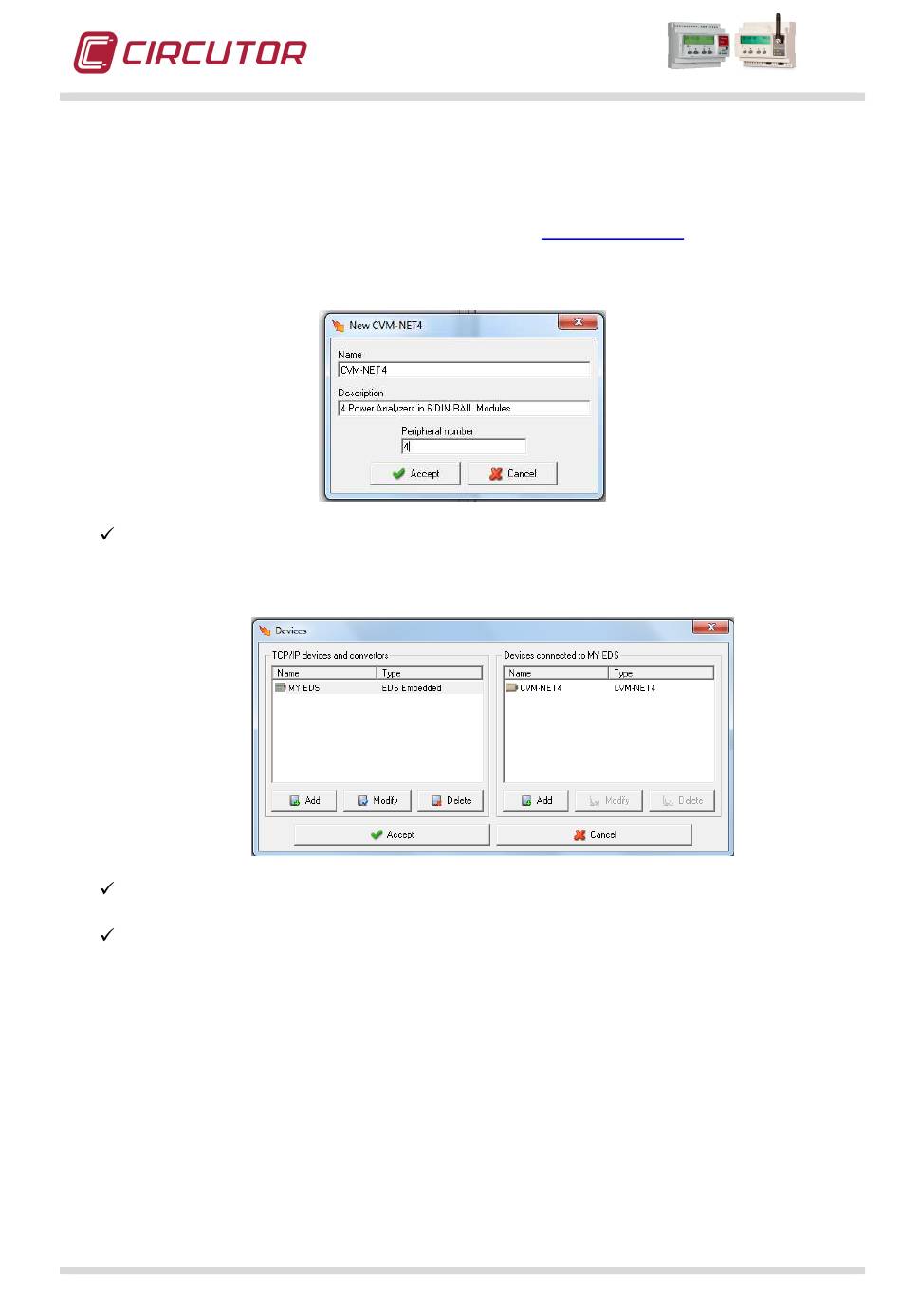

• Geben Sie einen Namen und eine Beschreibung für das Gerät ein sowie die
Peripherienummer am Daten-BUS. Für das CVM-NET4 ist die Peripheriegeräte-
Nr. 3 voreingestellt. Von der Webseite
Betriebsanleitung dazu herunterladen, wenn Sie weiterführende Informationen
benötigen.
Klicken Sie auf "Annehmen" (Accept).
Wird das Gerät erkannt und überträgt es Daten, so wird es zur Geräteliste hinzugefügt.
Klicken Sie auf "Annehmen" (Accept).
Exportieren Sie die EDS/EDS-3G-Anwendung. Dazu klicken Sie auf die
Schaltfläche EXPORT in der Werkzeugleiste des PowerStudio SCADA-
EDITORs.
10. Geräte mit TCP-Anbindung an das EDS/EDS-3G konfigurieren
Das EDS/EDS-3G ist für die Datenübertragung und -erfassung von Slave-Geräten über
MODBUS TCP geeignet. Dies ist hilfreich, wenn eine Verlängerung des RS-485-Busses
kompliziert, kostenaufwändig oder unmöglich ist. Dazu ist ein TCP2RS+-Gateway in
Standardausführung
Ausführung DELUXE für das EDS/EDS-3G erforderlich. Natürlich muss ein Ethernet-
Anschluss in der Nähe des Messgeräts vorhanden sein.
Schulungsanleitung EDS / EDS-3G
oder ein handelsübliches
www.circutor.es können Sie die
TCP-/RS-485-Gateway in der
32 / 70
