HINWEIS: Achten Sie darauf, dass der Spannungseingang von Leitung 1 am CVM-NET
an das Stromnetz angeschlossen ist, um die Spannung in einem 230 V-Netz zu messen
bzw. dass die Messgröße des jeweiligen Geräts über dem Vorgabewert liegt, den Sie in
der Bedingung für das Ereignis programmiert haben.

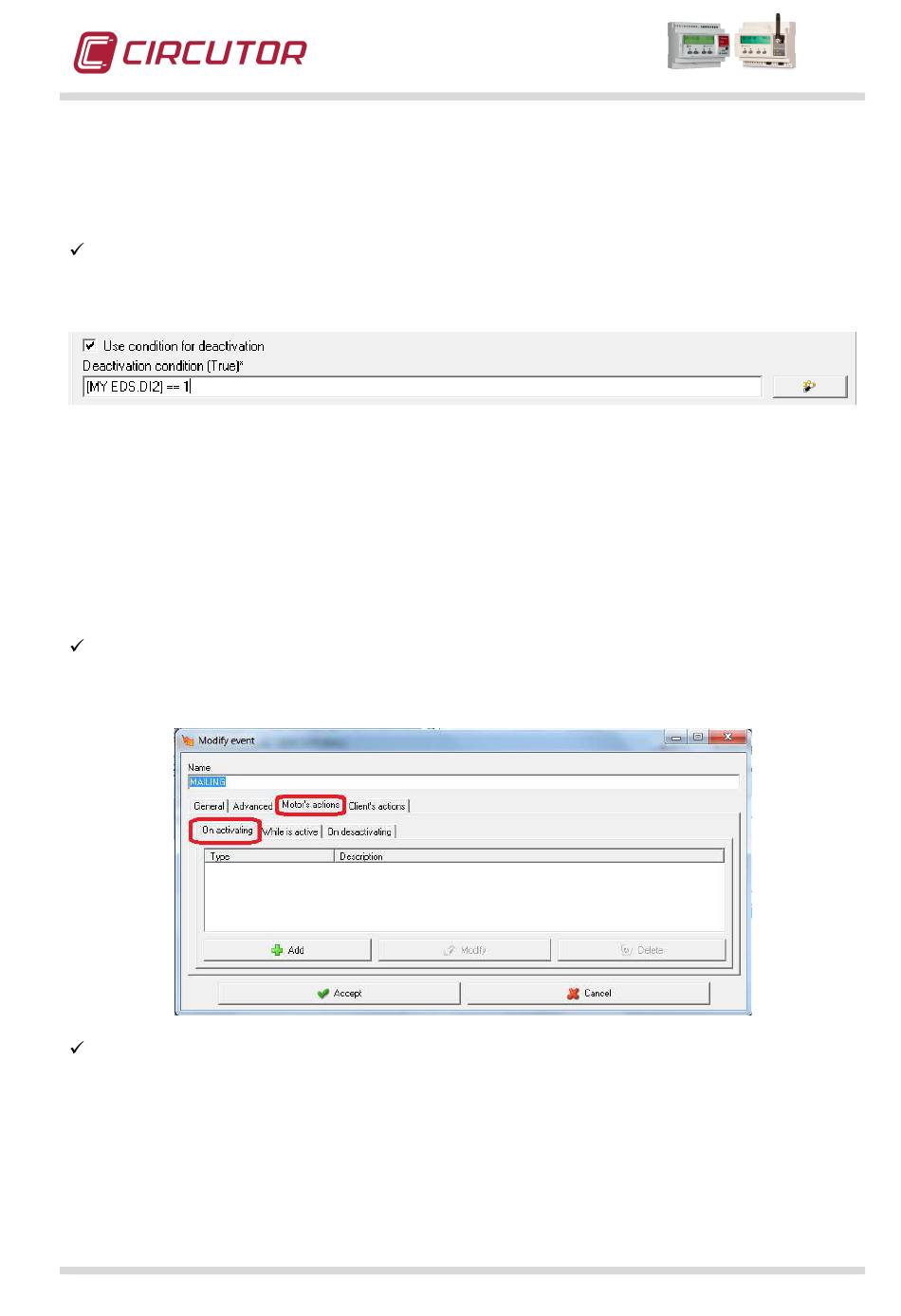

Sobald die auslösende Bedingung für das Ereignis konfiguriert ist, aktivieren Sie
das Kontrollkästchen "Bedingung zur Deaktivierung verwenden" (Use condition for
deactivation) und konfigurieren eine Formel wie folgt:
Wenn Digitaleingang Nr. 2 am EDS/EDS-3G aktiviert wird, soll das Ereignis
zurückgesetzt werden. Zwischen 10:00 Uhr und 11:00 Uhr löst das Ereignis erneut von
alleine aus oder wird bei Aktivierung von Digitaleingang Nr. 1 am EDS/EDS-3G manuell
ausgelöst, sofern die Spannung von L1 am CVM-NET 200 V übersteigt.
Jetzt müssen Sie noch die Aktionen einstellen, die vom Ereignis bei Eintreten der
Bedingung für die Aktivierung und Deaktivierung des Ereignisses ausgelöst werden
sollen. Gehen sie dazu wie folgt vor:
Klicken Sie auf die Registerkarte ENGINE-AKTIONEN (MOTOR'S ACTIONS) und
danach auf die Registerkarte BEI AKTIVIERUNG (ON ACTIVATING) und weiter auf
HINZU (ADD).
Wählen Sie im nächsten Fenster das Symbol VARIABLE ERZWINGEN (FORCE
VARIABLE).
