Mehrpunkt-Anwendung
Verbrauchsstellen (bzw. ortsfern betriebenen Anlagen) ohne Internetanschluss oder
Möglichkeit für den Aufbau eines VPN (Virtual Private Network) lassen sich mit dem
EDS-3G die Einzelverbrauchswerte in jeder Anlage separat steuern und über die 3G-
Verbindung zentral in nur einer Anlage erfassen.
• Effiziente, bedienerfreundliche und einfache Verbrauchskontrolle an Remote-
Standorten
• Energieberichte nach Verbrauchsbereichen oder -stellen
• Remote-Alarme bei zu hohem Verbrauch oder Störungen im Netz
• Vergleich der Verbrauchswerte einzeln nach Standorten möglich
• Einsatz ohne PC möglich
• Bei Bedarf Aufschaltmöglichkeit, das System stellt sich automatisch um
• Überwachung von Oberwellenanteil und Blindleistung in einer Anlage
2.

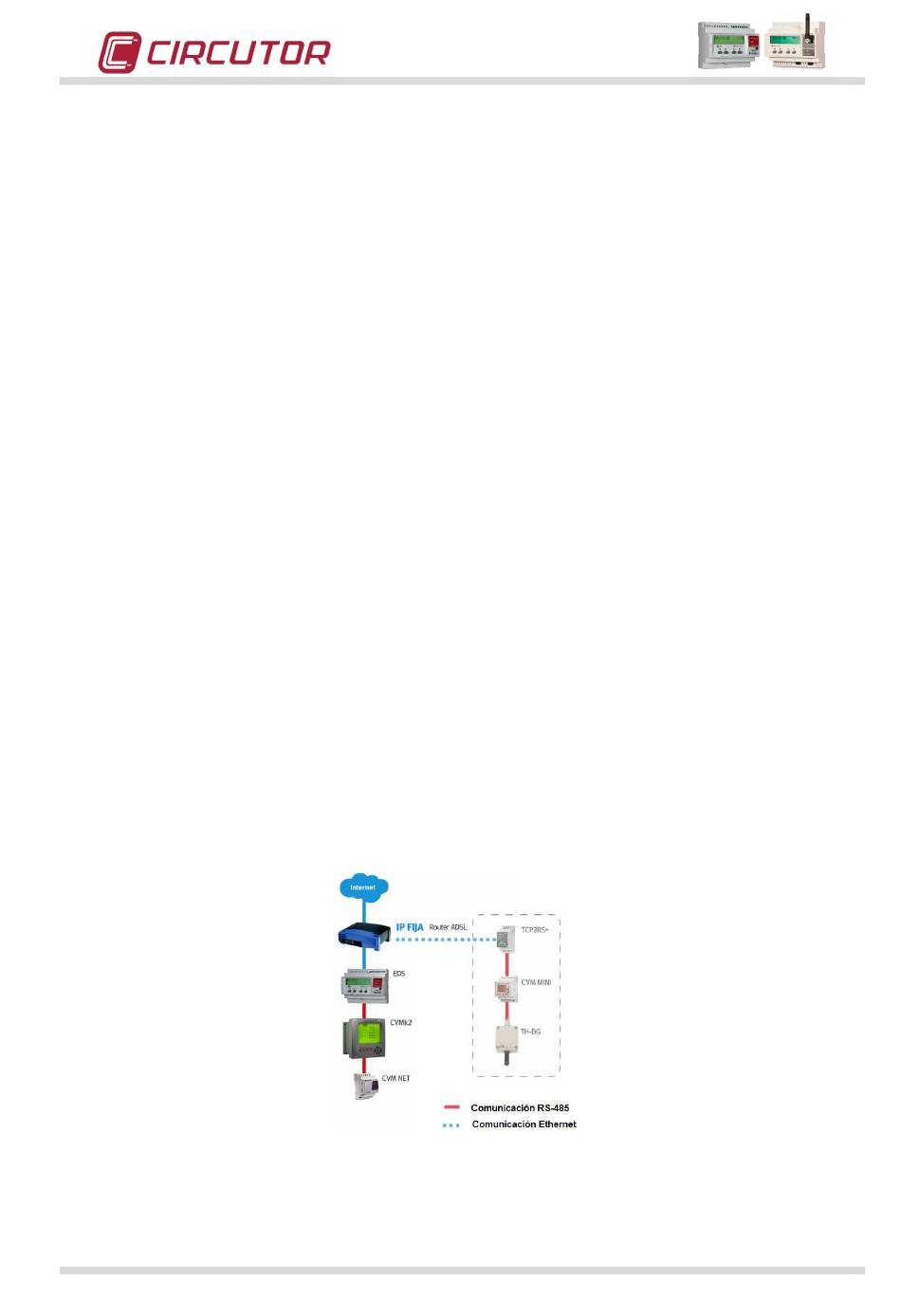

Systemarchitektur

Das EDS / EDS-3G verfügt über zwei verschiedene Schnittstellen. Als
Hauptschnittstelle fungiert der Ethernet-Anschluss für die Datenverbindung mit dem
Anwender (über xml), sodass er die Daten in Echtzeit abfragen oder im Gerät
abgespeicherte Daten abrufen kann. Über diesen Verbindungskanal läuft die
Verbindung mit dem Nutzer zum Web- oder XML-Server. Mit der Software-Anwendung
"PowerStudio Scada-Client" oder aber über einen Web-Server kann der Nutzer seine
Daten auslesen.
Über die Ethernet-Verbindung können außerdem Geräte aus demselben IP-
Bereich abgefragt werden, um Daten ins System zu übertragen, d. h. es können Daten
aus anderen Geräten über Modbus TCP ausgelesen werden.
Andererseits
Datenschnittstelle (Modbus RTU), über welche die Datenverbindung zu CIRCUTOR-
Geräten läuft. Beide Geräte – EDS und EDS-3G – sind in einer Deluxe-Ausführung
Schulungsanleitung EDS / EDS-3G
ohne ADSL-Anschluss:
verfügen die EDS/EDS-3G-Geräte
Bei verteilt liegenden
über eine RS-485-
