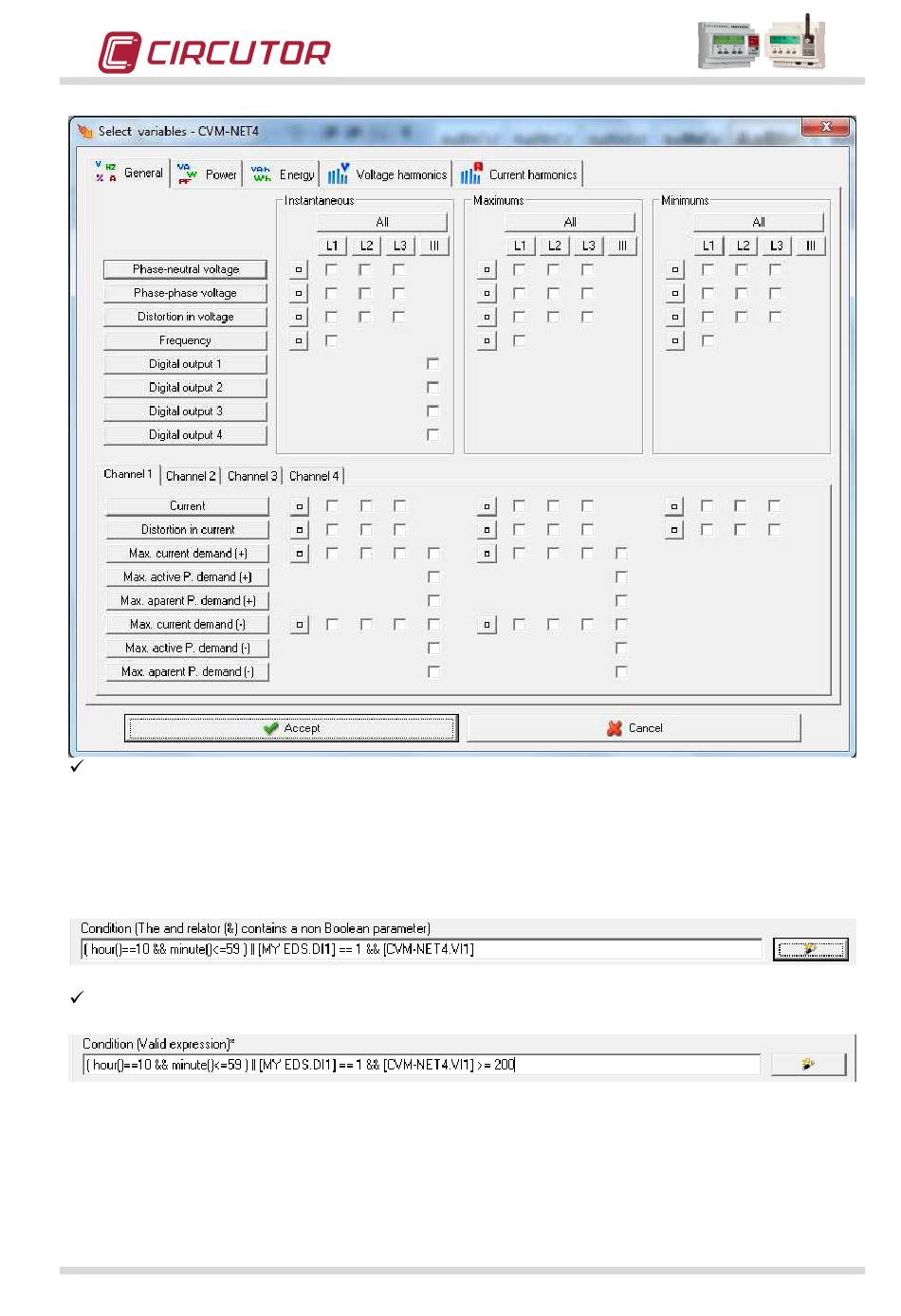

Circutor EDS Schulungsanleitung Seite 61

Wählen Sie "Phase-Neutralleiter-Spannung" (Phase-neutral voltage) in L1 zur
Fortführung des Beispiels und klicken Sie auf ANNEHMEN (ACCEPT).
Wie Sie sehen können, wurde der Name des ausgewählten Geräts in die Formel und
hinter dem entsprechenden Kurzzeichen die Spannung in Phase 1, Vl1, angefügt; doch
auch so ist die Formel noch nicht vollständig.
Setzen Sie nun die Zeichen ">= 200" in die Formel ein.
Damit ist die Bedingung für das Auslösen des Ereignisses konfiguriert. Es tritt
automatisch jeden Tag zwischen 10:00 Uhr und 11:00 Uhr oder bei Aktivierung von
Digitaleingang Nr. 1 am EDS ein, und das zu einem beliebigen Zeitpunkt, sofern an
Leitung 1 des CVM-NET4 eine Spannung von über 200 V in beiden Fällen anliegt.
Schulungsanleitung EDS / EDS-3G 61 / 70
