Circutor EDS Schulungsanleitung Seite 42

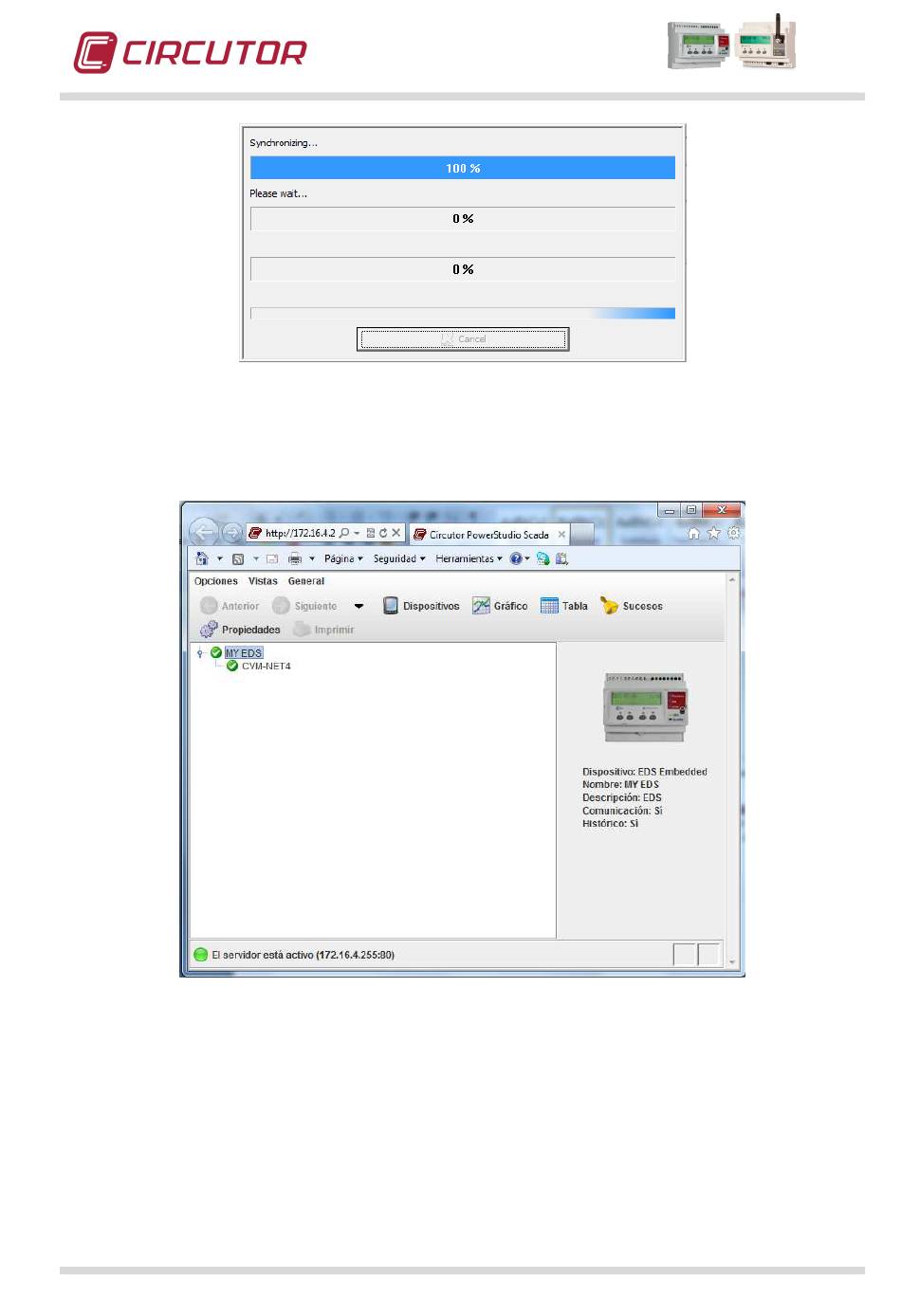

Damit ist das EDS/EDS-3G für ein Gerät CVM-NET4 konfiguriert. Sie können den
PowerStudio SCADA-Client ausführen oder den Internet-Browser aufrufen: Über die IP-
Adresse des Geräts können die Daten von der Einheit CVM-NET4 bzw. jedem anderen
am RS-485-Bus der Einheit angeschalteten CIRCUTOR-Gerät abgefragt werden.
Über die Symbole "Graph" und "Tabelle" (table) können Sie sich die historischen Daten
zum CVM-NET4 anzeigen lassen, die im EDS/EDS-3G abgespeichert sind. Natürlich
erscheinen hier noch keine Daten, solange nicht mehrere Erfassungszeiträume, wie an
jedem der Geräte konfiguriert, aufgelaufen sind.
Schulungsanleitung EDS / EDS-3G 42 / 70
