3. Aufbau, Anschlüsse & Jumper Einstellungen

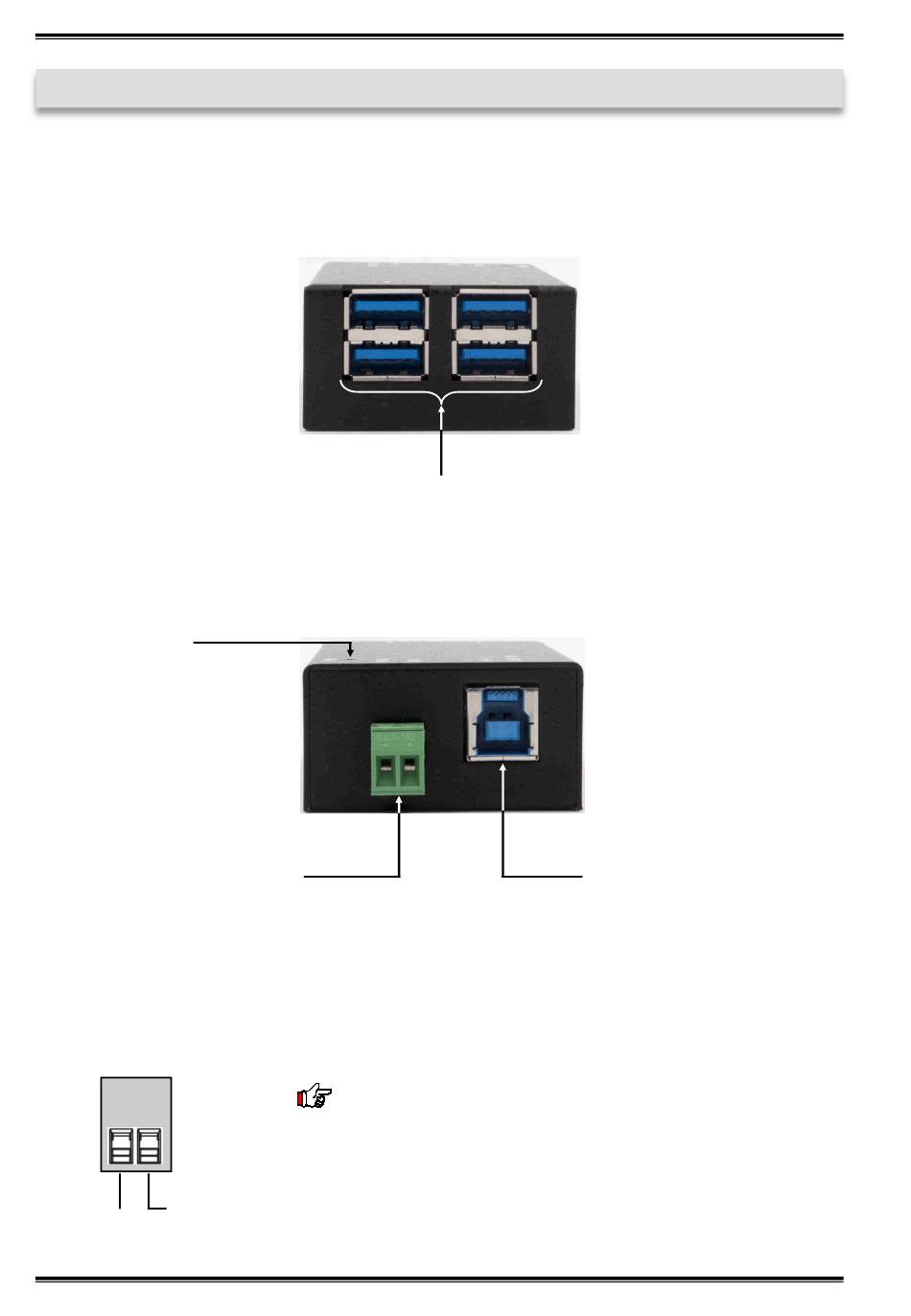

3.1 Aufbau

Vorderseite:
Rückseite:
Betriebs LED
5V T-Block für optionales
externes Netzteil oder zum
Anschluss der EX-K1110
3.2 Anschlüsse
+5V T-Block:
GND (Ground)
+5V
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
4x USB 3.1 (Gen1)
Downstream A-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
4
EX-1180HMS
1x USB 3.1 (Gen1)
Upstream B-Buchse
