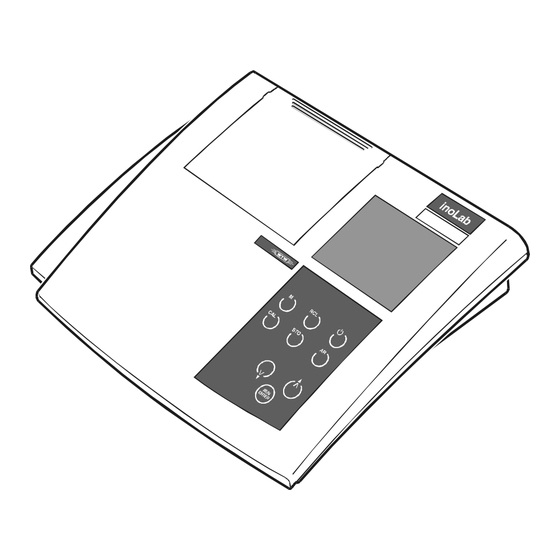

Bedienungsanleitung / Operating manual
inoLab
Cond Level 2
Bedienungsanleitung
Operating manual
Labor-Konduktometer
Seite 1
Page 77

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw inoLab Cond Level 2

Inhaltszusammenfassung für wtw inoLab Cond Level 2

  • Seite 1 Bedienungsanleitung / Operating manual inoLab Cond Level 2 Labor-Konduktometer Bedienungsanleitung Seite 1 Operating manual Page 77 ba12227de03 10/2002...
  • Seite 2 Zur Feststellung der Garantiepflicht das Gerät und den Kaufbeleg mit Kaufdatum frachtfrei bzw. postfrei einsenden. Copyright Weilheim 2002, WTW GmbH & Co. KG © Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH & Co. KG, Weilheim. Printed in Germany.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick ....... 5 1.1 Tastenfeld ......6 1.2 Display .
  • Seite 4 Inhaltsverzeichnis 4.6.4 Fremdsteuerung ....49 4.7 Konfigurieren ......50 4.8 Rücksetzen (Reset) .

  • Seite 5: Überblick

    Überblick Überblick Mit dem kompakten Präzisions-Konduktometer inoLab Cond Level 2 können Sie schnell und zuverlässig Leitfähigkeitsmessungen durchführen. Das inoLab Cond Level 2 bietet für alle Anwendungsberei- che ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Meßsicherheit. Die bewährten Verfahren zum Bestimmen bzw. Einstellen der Zellenkonstante unterstützen Sie beim Arbeiten mit dem...

  • Seite 6: Tastenfeld

    Überblick Tastenfeld 1 Zellenkonstante einstellen bzw. bestimmen; Temperaturkompensation wählen 2 Meßmodus anwählen 3 Meßwerte anzeigen/übertragen 4 Meßgerät ein-/ausschalten 5 Funktion AutoRead aktivieren/deaktivieren 6 Meßwert speichern 7 Werte erhöhen, Blättern 8 Eingaben bestätigen, AutoRead starten 9 Werte verringern, Blättern...

  • Seite 7: Display

    Anschlüsse: Leitfähigkeitsmeßzelle RS 232-Schnittstelle/Analogausgang Steckernetzgerät Achtung Schließen Sie an das Meßgerät nur Meßzellen an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. Nahezu alle handelsüblichen Meßzellen - insbesondere WTW-Meßzellen - entsprechen diesen Bedingungen.
  • Seite 8 Überblick...

  • Seite 9: Sicherheit

    Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Inbetriebnahme, Bedienung und Wartung des Meß- gerätes zu beachten sind. Daher ist diese Bedienungsanlei- tung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung ständig am Einsatzort des Meß- gerätes verfügbar halten. Zielgruppe Das Meßgerät wurde für Arbeiten im Labor entwickelt.

  • Seite 10: Bestimmungsgemäßer Gebrauch

    Wird das Gerät von kalter in warme Umgebung transportiert, kann durch Kondensatbildung eine Störung der Gerätefunk- tion eintreten. In diesem Fall die Angleichung der Geräte- temperatur an die Raumtemperatur vor einer erneuten Inbetriebnahme abwarten. Achtung Das Meßgerät darf nur durch eine von WTW autorisierte Fachkraft geöffnet werden.
  • Seite 11 Sicherheit Gefahrloser Betrieb Ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, das Meßgerät außer Betrieb setzen und gegen unbeabsichtigten Betrieb sichern. Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Meßgerät eine Transportbeschädigung aufweist längere Zeit unter ungeeigneten Bedingungen gelagert wurde sichtbare Beschädigungen aufweist nicht mehr wie in dieser Anleitung beschrieben arbeitet.
  • Seite 12 Sicherheit...

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Lieferumfang Labormeßgerät inoLab Cond Level 2 Steckernetzgerät Bedienungsanleitung und Kurzanleitung im Deckel 4 Batterien 1,5 V Mignon Typ AA Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: Datum und Uhrzeit einstellen Steckernetzgerät anschließen Datum und Uhrzeit 1 Taste drücken und festhalten.
  • Seite 14 (siehe Kapitel 7 T ECHNISCHE ATEN 1 Stecker (1) in die Buchse (2) des Konduktometers stecken. 2 Original WTW-Steckernetzgerät (3) an eine leicht zu- gängliche Steckdose anschließen. Achtung Verwenden Sie nur Original-Steckernetzgeräte (siehe Kapi- tel 7 T ECHNISCHE...

  • Seite 15: Bedienung

    Bedienung Bedienung Meßgerät einschalten 1 Meßgerät auf eine ebene Fläche stellen und vor in- tensiver Licht- und Wärmeeinwirkung schützen. 2 Meßzelle an das Meßgerät anschließen. 3 Taste drücken. Im Display erscheint kurz der Displaytest. Das Meßgerät schaltet danach automatisch in den zuletzt angewählten Meßmodus.
  • Seite 16 Bedienung Zellenkonstante 1 Taste so oft drücken, bis die Anzeige LF CELL überprüfen erscheint. 2 Taste drücken. Die zuletzt gewählte Zellenkon- stante wird angezeigt, z.B. 0,475 cm 3 Zurück zum Meßmodus: Taste drücken, wenn die richtige Zellenkonstante angezeigt ist. 4 Soll eine andere Zellenkonstante eingestellt werden gemäß...

  • Seite 17: Messen

    Temperaturfühler Sie können Messungen mit und ohne Temperaturfühler durchführen. Ein angeschlossener Temperaturfühler wird im Display mit TP angezeigt. Falls Sie eine WTW-Leitfähigkeitsmeßzelle ohne Tempera- turfühler verwenden wollen, müssen Sie diese über einen Adapter (erhältlich bei WTW) anschließen. Hinweis Das Konduktometer erkennt den Typ des verwendeten Temperaturfühlers automatisch.
  • Seite 18 Bedienung AutoRead AR Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität (Driftkontrolle) des Meßsignals. Die Stabilität hat einen wesentlichen Ein- fluß auf die Reproduzierbarkeit des Meßwertes. Meßmodus mit aufrufen. 2 AutoRead-Funktion mit aktivieren. Der aktuelle Meßwert wird eingefroren (Hold-Funktion). 3 AutoRead mit starten.

  • Seite 19: Leitfähigkeit / Spezifischer Widerstand

    Bedienung 4.2.1 Leitfähigkeit / spezifischer Widerstand Hinweis Sie können sich Meßwerte in der Einheit µS/cm (Leitfähig- keit) oder MΩ·cm (spezifischer Widerstand) anzeigen las- sen. Diese Einstellung ist in Abschnitt 4.7 K ONFIGURIEREN beschrieben. So können Sie Leitfähigkeitsmessungen bzw. Messungen des spezifischen Widerstands durchführen: 1 Vorbereitende Tätigkeiten gemäß...

  • Seite 20: Salinität

    Bedienung 4.2.2 Salinität So können Sie Salinitätsmessungen durchführen: 1 Vorbereitende Tätigkeiten gemäß Abschnitt 4.2 aus- führen. 2 Leitfähigkeitsmeßzelle in das Meßmedium eintau- chen. 3 Taste drücken, bis die Statusanzeige Sal er- scheint. Der Salinitätswert erscheint im Display. 4 Ggf. Temperatur mit eingeben (siehe Ab- schnitt 4.2, Seite 17).

  • Seite 21: Abdampfrückstand (Tds)

    Bedienung 4.2.3 Abdampfrückstand (TDS) So können Sie TDS-Messungen durchführen: 1 Vorbereitende Tätigkeiten gemäß Abschnitt 4.2 aus- führen. 2 Leitfähigkeitsmeßzelle in das Meßmedium eintau- chen. 3 Bei Messung mit integriertem Temperaturfühler mit Schritt 4 fortfahren. Bei Messung ohne Temperaturfühler: – Temperatur des Meßmediums mit Thermometer ermitteln –...

  • Seite 22: Meßwerte Übertragen

    Bedienung 4.2.4 Meßwerte übertragen Sie können Meßwerte (Datensätze) auf 3 Arten übertragen: Datenübertragung (Int 2) einschalten (siehe Seite 45) – Nach Ablauf des eingestellten Intervalls wird der aktuelle Datensatz an die Schnittstelle geschickt. AutoStore (Int 1) einschalten (siehe Seite 36) –...

  • Seite 23: Zellenkonstante [C] Bestimmen/Einstellen

    Bedienung 4.3 Zellenkonstante [C] bestimmen/einstellen Warum Zellenkon- Durch Alterung verändert sich die Zellenkonstante gering- stante bestimmen/ fügig. Als Folge wird ein ungenauer Meßwert angezeigt. einstellen? Durch das Kalibrieren wird der aktuelle Wert für die Zellen- konstante ermittelt und im Meßgerät abgespeichert. Kalibrieren Sie deshalb in regelmäßigen Abständen.
  • Seite 24 Bedienung 4 Meßzelle in die Kontrollstandardlösung 0,01 mol/l KCI tauchen. 5 Taste drücken. – Ist kein Temperaturfühler angeschlossen, mit aktuelle Temperatur der Lösung eingeben und mit bestätigen. – Ist ein Temperaturfühler angeschlossen, beginnt die AR-Messung für die Ermittlung der Zellen- konstante.
  • Seite 25 Bedienung Hinweis Diese Methode der automatischen Bestimmung der Zellen- konstante durch Kalibrierung im Kontrollstandard 0,01 mol/l KCL ist nur anwendbar für Meßzellen mit Zellenkonstanten im Bereich 0,450 ... 0,500 cm oder 0,800 ... 1,200 cm Kalibrierbewertung Nach dem Kalibrieren bewertet das Meßgerät automatisch den aktuellen Zustand der Kalibrierung.
  • Seite 26 Bedienung Kalibrierintervall Das blinkende Sensorsymbol erinnert Sie an regelmäßiges (Int 3) Kalibrieren. Nach Ablauf des eingestellten Kalibrierintervalls (Int 3) blinkt das Sensorsymbol. Messungen sind weiterhin möglich. Hinweis Um die hohe Meßgenauigkeit des Meßsystems sicherzu- stellen, nach Ablauf des Kalibrierintervalls kalibrieren. Kalibrierintervall Das Kalibrierintervall (Int 3) ist werkseitig auf 180 Tage ein- einstellen...

  • Seite 27: Zellenkonstante Manuell Einstellen

    Bedienung 4.3.2 Zellenkonstante manuell einstellen Hinweis Die einzustellende Zellenkonstante muß entweder der Be- dienungsanleitung der Meßzelle entnommen werden oder ist auf der Meßzelle aufgeprägt. So können Sie die Zellenkonstante manuell einstelllen: Feste 1 Taste so oft drücken, bis die Anzeige CELL er- Zellenkonstante scheint.
  • Seite 28 Bedienung Bereich 1 Taste so oft drücken, bis die Anzeige CELL er- 0,090 ... 0,110 cm scheint. 2 Taste drücken. 3 Taste so oft drücken, bis eine Zellenkonstante im Bereich 0,090 ... 0,110 cm in der Anzeige erscheint. 4 Die zu verwendende Zellenkonstante mit ein- stellen z.B.
  • Seite 29 Bedienung Bereich 1 Taste so oft drücken, bis die Anzeige CELL er- 0,250 ... 2,500 cm scheint. 2 Taste drücken. 3 Taste so oft drücken, bis eine Zellenkonstante im Bereich 0,250 ... 2,500 cm in der Anzeige erscheint. 4 Die zu verwendende Zellenkonstante mit ein- stellen z.B.

  • Seite 30: Temperaturkompensation Tc Einstellen

    Bedienung Temperaturkompensation TC einstellen Basis für die Berechnung der Temperaturkompensation ist die voreingestellte Referenztemperatur Tref 20 oder Tref 25 (siehe Abschnitt 4.7 K ONFIGURIEREN Sie können unter folgenden Temperaturkompensationen auswählen: Nicht lineare Temperaturkompensation "nLF" nach DIN 38404 bzw. EN 27 888 lineare Temperaturkompensation "Lin"...
  • Seite 31 Bedienung Nicht lineare So können Sie die nicht lineare Temperaturkompensation Temperaturkompen- auswählen: sation auswählen 1 Taste so oft drücken, bis die Anzeige LF tc er- scheint. 2 Taste drücken. 3 Taste so oft drücken, bis nLF in der Anzeige er- scheint.
  • Seite 32 Bedienung Lineare So können Sie die lineare Temperaturkompensation aus- Temperaturkompen- wählen: sation auswählen 1 Taste so oft drücken, bis die Anzeige LF tc er- scheint. 2 Taste drücken. 3 Taste so oft drücken, bis der einstellbare lineare Temperaturkoeffizient in der Anzeige erscheint. 4 Den Temperaturkoeffizienten mit einstellen, z.B.
  • Seite 33 Bedienung Temperaturkompen- So können Sie die Temperaturkompensation ausschalten: sation ausschalten 1 Taste so oft drücken, bis die Anzeige LF tc er- scheint. 2 Taste drücken. 3 Taste so oft drücken, bis folgende Anzeige er- scheint. 4 Die Temperaturkompensation ist ausgeschaltet. 5 Zurück zum Meßmodus: Taste drücken.

  • Seite 34: Speichern

    Bedienung 4.5 Speichern Das Konduktometer verfügt über einen internen Datenspei- cher. Darin können bis zu 800 Datensätze abgespeichert werden. Ein kompletter Datensatz besteht aus: Speicherplatz Datum Uhrzeit Meßwert Temperatur Ident-Nummer Sie können Meßwerte (Datensätze) auf 2 Arten in den Datenspeicher übertragen: Manuell speichern AutoStore (Int 1) einschalten (siehe Seite 36) 4.5.1 Manuell speichern...
  • Seite 35 Bedienung 2 Mit bestätigen. Die Anzeige wechselt zur Eingabe der Ident-Num- mer. 3 Mit die gewünschte Ident-Nummer eingeben (1 ... 999). 4 Mit bestätigen. Das Gerät wechselt in den Meßmodus. StoFull StoFull StoFull StoFull Meldung Diese Meldung erscheint, wenn alle 800 Speicherplätze be- legt sind.

  • Seite 36: Autostore (Int 1) Einschalten

    Bedienung 4.5.2 AutoStore (Int 1) einschalten Das Speicherintervall (Int 1) bestimmt den zeitlichen Ab- stand zwischen automatischen Speichervorgängen. Nach Ablauf des eingestellten Intervalls wird der aktuelle Datensatz in den Speicher und an die Schnittstelle übertra- gen. Das Speicherintervall (Int 1) ist werkseitig auf OFF gestellt. Die Funktion AutoStore ist dadurch ausgeschaltet.
  • Seite 37 Bedienung 5 Sobald alle 800 Speicherplätze belegt sind, wird Au- toStore beendet (Int 1 = OFF). Falls für Ihre Messungen zu wenig freie Speicher- plätze zur Verfügung stehen: – Datenspeicher zur Sicherung ausgeben (siehe Seite 38) und – Speicher löschen (siehe Seite 44). 6 Mit bestätigen.

  • Seite 38: Datenspeicher Ausgeben

    Bedienung Hinweis Die Funktion AutoStore wird unterbrochen, falls Sie andere Funktionen, z.B. Datenspeicher ausgeben, ausführen. Nach Beendigung der Funktion wird AutoStore weiterge- führt. Dadurch entstehen jedoch zeitliche Lücken bei der Aufzeichnung der Meßwerte. AutoStore Schalten Sie AutoStore aus, indem Sie: ausschalten das Speicherintervall (Int 1) auf OFF stellen, oder das Konduktometer aus- und wieder einschalten.
  • Seite 39 Bedienung 3 Nach 2 s erscheint die zugehörige Temperatur des Datensatzes im Display. Gespeicherte Datensätze sind mit der RCL-Anzeige gekennzeichnet. Sie können folgende Tätigkeiten ausführen: Weitere Parameter des Datensatzes an- drücken zeigen (Ident-Nr., Datum, Uhrzeit, Spei- cherplatz) Datensatz (Speicherplatz) weiter drücken Datensatz (Speicherplatz) zurück drücken...
  • Seite 40 Bedienung Hinweis Falls Sie nach einem bestimmten Parameter (z.B. Datum) suchen möchten, gehen Sie folgendermaßen vor: über Display 1 Taste so oft drücken, bis Sto disp erscheint. ausgeben 2 Taste drücken. Im Display erscheint ein Meßwert. Für ca. 2 s erscheint unter dem Meßwert die Ident- Nummer des Datensatzes.
  • Seite 41 Bedienung auf Schnittstelle 1 Taste so oft drücken, bis im Display Sto SEr er- ausgeben scheint. 2 Taste drücken. Das Protokoll der letzten Kalibrierung wird an die RS- Schnittstelle übertragen; es erscheint währenddes- sen Sto CAL im Display. Im Anschluß an das Kalibrierprotokoll wird der kom- plette Speicherinhalt auf die Schnittstelle übertragen.
  • Seite 42 Bedienung CALIBRATION PROTOCOL Beispielausdruck 14.04.99 11:37 Device No.: 99990000 CALIBRATION CONDUCTIVITY Cal Time: 14.04.99 / 11:37 Cal Interval: 180d Cal Std.: 0.01 mol/l KCL 23.0 °C Conduct./Tref25: 1413 µS/cm Cell Const : 0.975 1/cm Probe: 01.01.99 00:04 2.40 mS/cm °C Tman Tref25 C = 0.475 1/cm...
  • Seite 43 Bedienung Meßspeicherinhalt: – Nummer des Speicherplatzes (No.) – Datum/Uhrzeit der Messung – Meßwert/Dimension (mS/cm) [°C/F] – Automatische/Manuelle Temperaturmessung (Tauto/Tman) – Temperaturkompensation (nLF) – Tref – Zellenkonstante (1/cm) – AutoRead-Funktion (AR) – Identifizierungsnummer (Ident)

  • Seite 44: Speicher Löschen

    Bedienung 4.5.4 Speicher löschen Mit dieser Funktion können Sie die abgespeicherten Daten- sätze löschen. Es stehen dann wieder 800 Speicherplätze zur Verfügung. Hinweis Die Funktion Speicher löschen erscheint nur, wenn bereits Datensätze im Speicher abgelegt sind. Ansonsten wechselt das Konduktometer automatisch in den Meßmodus. Gehen Sie folgendermaßen vor, um alle Datensätze zu lö- schen: 1 Meßgerät ausschalten.

  • Seite 45: Daten Übertragen

    Bedienung 4.6 Daten übertragen Sie haben folgende Möglichkeiten Daten zu übertragen: Eine der folgenden Optionen: – Mit der Funktion AutoStore (Seite 36) werden Meßwerte periodisch (Speicherintervall Int.1) intern gespeichert und an die Schnittstelle ausgegeben. – Mit der Funktion Intervall Datenübertragung (Int.2) werden Meßwerte periodisch an die Schnittstelle ausgegeben (siehe unten).
  • Seite 46 Bedienung Intervall Das Intervall ist werkseitig auf OFF gestellt. Datenübertragung Um die Datenübertragung zu starten, ein Intervall einstellen einstellen (5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min, 60 min): 1 Taste drücken und festhalten. 2 Taste drücken.

  • Seite 47: Schreiber (Analogausgang)

    Bedienung 4.6.2 Schreiber (Analogausgang) Über den Analogausgang können Sie die Daten an einen Schreiber übertragen. Verbinden Sie den Analogausgang über das Schnittstellenkabel AK323 mit dem Schreiber. Die Datenausgabe schaltet automatisch auf Schreiberausgabe. 1 frei Buchsenbelegung 2 Steckercodierung 3 Masse 4 Analogausgang (Innenwiderstand <...

  • Seite 48: Pc/Externer Drucker (Rs232-Schnittstelle)

    Bedienung 4.6.3 PC/externer Drucker (RS232-Schnittstelle) Über die RS232-Schnittstelle können Sie die Daten an ei- nen PC oder einen externen Drucker übertragen. Verbinden Sie die Schnittstelle über das Kabel AK340/B (PC) bzw. Kabel AK325/S (ext. Drucker) mit den Geräten. Die Datenausgabe schaltet automatisch auf RS232. Achtung Die Schnittstelle RS232 ist nicht galvanisch getrennt.

  • Seite 49: Fremdsteuerung

    Bedienung 4.6.4 Fremdsteuerung Sie können das Konduktometer von einem PC aus fremd- steuern. Sie benötigen dazu das Kommunikationspaket KOM pilot. Dieses ist als Zubehör erhältlich. Die Gerätesteuerung erfolgt dann über Befehle, die Ta- stendrücke simulieren und die aktuellen Displayinhalte an- fordern.

  • Seite 50: Konfigurieren

    Bedienung 4.7 Konfigurieren Sie können das Konduktometer individuell an Ihre Erforder- nisse anpassen. Folgende Parameter können Sie hierzu ab- rufen/verändern (der Auslieferungszustand ist jeweils fett ausgezeichnet): Baudrate 1200, 2400, 4800, 9600 Intervallzeit OFF, 5 s, 10 s, 30 s, Datenübertragung (Int.2) 1 min, 5 min, 10 min, 15 min, 30 min, 60 min Intervallzeit...
  • Seite 51 Bedienung Baudrate 4 Gewünschte Baudrate mit einstellen. 5 Mit bestätigen. Im Display erscheint Int.2. Intervall Datenübertragung 6 Gewünschten Zeitraum mit einstellen. 7 Mit bestätigen. Im Display erscheint Int.3. Intervall Kalibrierung 8 Gewünschten Zeitraum mit einstellen. 9 Mit bestätigen. Im Display erscheint ARng.
  • Seite 52 Bedienung ARng (AutoRange) 10 Mit zwischen YES und no wählen. 11 Mit bestätigen. Im Display erscheint t25. Referenztemperatur 12 Mit zwischen t25 und t20 wählen. 13 Mit bestätigen. Im Display erscheint LF. Leitfähigkeit Ω wählen. 14 Mit zwischen S/cm und M 15 Mit bestätigen.
  • Seite 53 Bedienung Temperatureinheit 16 Mit zwischen °C und °F wählen. 17 Mit bestätigen. Im Display blinkt die Datumsanzeige. Datum und Uhrzeit 18 Mit das Datum des aktuellen Tages einstellen. 19 Mit bestätigen. Im Display blinkt die Datumsanzeige (Monat). 20 Mit den aktuellen Monat einstellen. 21 Mit bestätigen.
  • Seite 54 Bedienung 22 Mit das aktuelle Jahr einstellen. 23 Mit bestätigen. Im Display blinkt die Stundenanzeige. 24 Mit die aktuelle Uhrzeit einstellen. 25 Mit bestätigen. Im Display blinkt die Minutenanzeige. 26 Mit die aktuelle Uhrzeit einstellen. 27 Mit bestätigen. Das Meßgerät wechselt automa- tisch in den Leitfähigkeitsmeßmodus.

  • Seite 55: Rücksetzen (Reset)

    Bedienung 4.8 Rücksetzen (Reset) Sie können Meß- und Konfigurationsparameter getrennt voneinander rücksetzen (initialisieren). Meßparameter Folgende Meßparameter (Cond InI) werden auf den Auslie- ferzustand rückgesetzt: Meßmodus Zellenkonstante 0,475 cm (kalibriert) 0,475 cm (eingestellt) Temperaturkompensation Referenztemperatur Temperaturkoeffizient der 2,000 %/K linearen Temperatur- kompensation TDS-Faktor 1,00...
  • Seite 56 Bedienung Meßparameter 1 Taste drücken und festhalten. rücksetzen 2 Taste drücken. 3 Mit zwischen no und YES wechseln. YES: Meßparameter rücksetzen. no: Einstellungen beibehalten. 4 Mit bestätigen. Das Meßgerät wechselt zu den Konfigurationspara- metern. Konfigurations- parameter rücksetzen 5 Mit zwischen no und YES wechseln. YES: Konfigurationsparameter rücksetzen.

  • Seite 57: Wartung, Reinigung, Entsorgung

    Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Das Meßgerät ist weitgehend wartungsfrei. Die Wartung besteht lediglich im Austauschen der Batterien: 1 Batteriefach (1) an der Geräteunterseite öffnen. 2 Die vier Batterien aus dem Batteriefach nehmen. 3 Vier neue Batterien (Typ Mignon AA) ins Batteriefach legen.

  • Seite 58: Reinigung

    Wartung, Reinigung, Entsorgung 5.2 Reinigung Das Meßgerät gelegentlich mit einem feuchten, fusselfreien Tuch abwischen. Bei Bedarf das Gehäuse mit Isopropanol desinfizieren. Achtung Das Gehäuse besteht aus Kunststoff (ABS). Deshalb den Kontakt mit Aceton oder ähnlichen, lösungsmittelhaltigen Reinigungsmitteln vermeiden. Spritzer sofort entfernen. Entsorgung Verpackung Das Meßgerät wird in einer schützenden Transportverpak-...

  • Seite 59: Was Tun, Wenn

    Was tun, wenn... Was tun, wenn... Fehlermeldung Ursache Behebung Der Meßwert liegt außerhalb des Meßbereichs – Meßzelle nicht – Meßzelle anschließen angeschlossen – Kabel gebrochen – Meßzelle austauschen Fehlermeldung Ursache Behebung – Meßzelle verunreinigt – Zelle reinigen, ggf. austauschen – Ungeeignete Kalibrier- –...
  • Seite 60 – Betriebszustand undefiniert – Prozessor-Reset: oder EMV-Beaufschlagung Taste drücken und unzulässig Gerät einschalten Sie möchten wissen, Ursache Behebung welche Software- – z. B. Frage der WTW- – Taste drücken und Version im Gerät ist Service-Abteilung Gerät einschalten. Die Software-Version wird angezeigt.

  • Seite 61: Technische Daten

    Technische Daten Technische Daten Umgebungs- Lagerung - 25 °C ... + 65 °C temperatur Betrieb 0 °C ... + 55 °C Zulässige relative Jahresmittel: < 75 % Feuchte 30 Tage/Jahr: 95 % übrige Tage: 85 % [µS/cm] 0,000 ... 1,999 Meßbereiche und (nur bei Zellenkonst.
  • Seite 62 ± 0,5 % 0 °C ... 35 °C nach EN 27 888; ± 0,5 % 35 °C ... 50 °C erweiterte nLF-Funktion nach WTW-Messungen Lineare Kompensation Genauigkeit Meßguttemperatur ± 0,5 % 10 °C ... 75 °C (der Prozentwert der Genauigkeit be- zieht sich jeweils auf den Meßwert!)
  • Seite 63 Technische Daten Zellenkonstante C [cm 0,010 einstellen 0,090 ... 0,110 0,250 ... 2,500 Zellenkonstante C [cm 0,450 ... 0,500 kalibrieren 0,800 ... 1,200 Referenztemperatur [°C] wählbar Temperatureingabe Manuell [°C] - 5 ... +100 Länge [mm] Abmessungen und Gewicht Breite [mm] Höhe [mm] Gewicht [kg] ca.
  • Seite 64 Technische Daten Analogausgang Automatische Umschaltung bei Anschluss des Schreiberka- bels AK323. Signal- 0 ... 1,999 V für Bereichsspanne bereich 0 ... 1999 Digit Genauigkeit ± 0,5 % vom Anzeigewert ± 0,1 (% Sättigung) bzw. ±0,5 % vom Anzeigewert ± 0,01 mg/l Innenwider- <...
  • Seite 65 Technische Daten Batterien 4 x 1,5 V Energieversorgung Alkali-Mangan-Batterien Typ AA Laufzeit ca. 3000 Betriebsstunden Netz Für alle Steckernetzgeräte gilt: Anschluß max. Überspannungskate- gorie II Steckernetzgerät mit Euro-Stecker: FRIWO FW1199, 11.7864 Friwo Part. No. 1762613 Input: 230 V ~ / 50 Hz / 5,6 VA Output: 12 V = / 130 mA / 1,56 VA Steckernetzgerät mit US-Stecker: FRIWO FW1199, 11.7880...
  • Seite 66 Technische Daten...

  • Seite 67: Verzeichnisse

    Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orien- tierungshilfen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und Kürzel, die im Umgang mit dem Meßgerät auftreten. Fachwort Das Fachwortverzeichnis (Glossar) erklärt die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müßten, werden hier jedoch nicht erläutert. Stichwort Das Stichwortverzeichnis (Index) unterstützt Sie beim schnellen Auffinden von bestimmten Themen.
  • Seite 68 Verzeichnisse Abkürzungsverzeichnis Leitfähigkeitswert Kunststoffgehäuse AutoRead (Driftkontrolle) ARng automatische Bereichsumschaltung Meßgerät mißt mit höchstmöglicher Auflösung AutoStore automatisches Speichern Baud Baudrate Zellenkonstante cm Kalibrieren CELL Zellenkonstante disp Display Anzeige des Datenspeichers am Display Fehlermeldung siehe K APITEL AS TUN WENN Ident Identifizierungsnummer Initialisieren Rückstellen einzelner Grundfunktionen auf Auslieferzustand...
  • Seite 69 Verzeichnisse Sto CIr Speicher löschen Sto disp Datenspeicher über Display ausgeben Sto Full Speicherplatz belegt Sto SEr Datenspeicher auf Drucker/Schnittstelle ausgeben Tauto automatische Temperaturmessung Temperaturkoeffizient Abdampfrückstand (total dissolved solids) Temperature Probe Temperaturmessung aktiv Tref 20/T20 Referenztemperatur 20 °C Tref 25/T25 Referenztemperatur 25 °C °C Temperatureinheit °Celsius...
  • Seite 70 Verzeichnisse Fachwortverzeichnis Abdampfrückstand Erfaßt die volumenbezogene, nach einem festgelegten (TDS) Filtrier- und Trocknungsverfahren zurückgebliebene Masse an gelösten Wasserinhaltsstoffen, soweit sie unter den Bedingungen dieses Verfahrens nicht flüchtig sind. Der Abdampfrückstand wird auf das Volumen der eingesetzten filtrierten Wasserprobe bezogen und in mg/l angegeben. AutoRead Überwacht die Meßkettendrift und gibt den Meßwert erst nach Erreichen des Stabilitätskriteriums frei.
  • Seite 71 Verzeichnisse Referenztemperatur Zum Vergleich von Meßwerten, die bei unterschiedlichen Temperaturen erhalten worden sind, müssen diese auf eine festgelegte Temperatur umgerechnet werden. Sie beträgt 25 °C, in Ausnahmefällen 20 °C. Salinität Die Salinität ist ein Summenparameter speziell für Meer- wässer; sie gibt deren Salzgehalt an. Temperaturkompen- Die Temperatur beeinflußt die elektrische Leitfähigkeit sehr sation (TC)
  • Seite 72 Verzeichnisse...
  • Seite 73 Verzeichnisse Stichwortverzeichnis Abdampfrückstand Inbetriebnahme Analogausgang Initialisieren Auslieferzustand Intervall AutoRange Datenübertragung (Int 2) AutoRead Kalibrierung (Int 3) AutoStore Speicher (Int 1) Batteriefach Kalibrierbewertung Batterien wechseln Kalibrieren Baudrate einstellen Kalibrierintervall Bedienung Kalibrierprotokoll Bestimmungsgemäßer Gebrauch Konfigurationsparameter Betriebssicherheit Konfigurationsparameter rücksetzen Buchsenfeld Konfigurieren Daten übertragen Leitfähigkeit 19, 52 Datensatz...
  • Seite 74 Verzeichnisse Reset RS232-Schnittstelle Salinität 20, 47 Schreiberausgabe Sicherheit Speicher löschen Speicherintervall (Int 1) Speichern Spezifischer Widerstand Steckernetzgerät anschließen Tasten 21, 47 Temperatureinheit Temperaturfühler Temperaturkompensation ausschalten 30, 33 lineare nicht lineare Uhrzeit einstellen Vorsichtsmaßnahmen Was tun, wenn... Zellenkonstante...

  • Seite 75: Anhang

    Anhang Anhang...
  • Seite 76 Anhang Hinweis Falls Sie weitere Informationen oder Anwendungshinweise benötigen, können Sie bei WTW anfordern: Applikationsberichte Fibeln Sicherheitsdatenblätter. Informationen zu lieferbarer Literatur erhalten Sie durch den oder WTW-Katalog M ESSTECHNIK FÜR ABOR UND MWELT über Internet.
