wtw PB 150-2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. wtw Anleitungen
  4. Laborzubehör & Laborgeräte
  5. PB 150/2
  6. Bedienungsanleitung

wtw PB 150-2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PB 150-2:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
PB 150-2

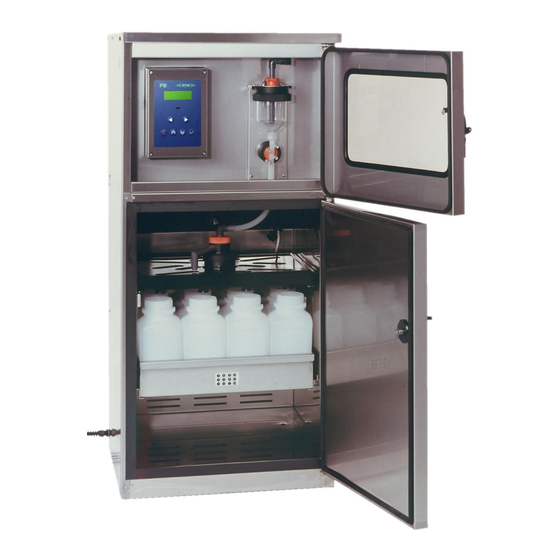

(Abbildung: Modell PB 150-2/R12)
Stationärer Probenehmer
ba75438d03
04/2006
Inhaltsverzeichnis
