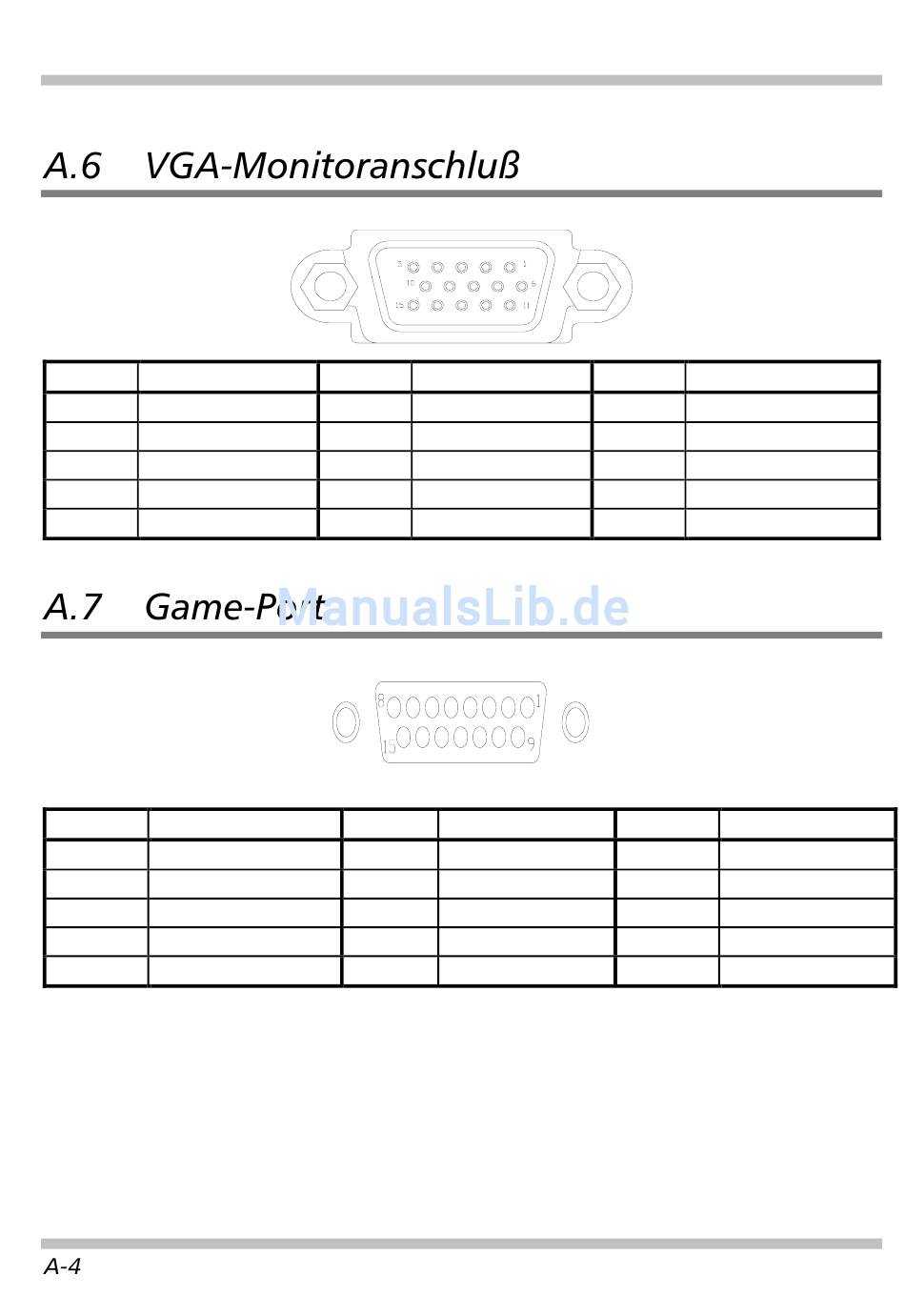

Anhang A
STIFT Belegung
1 RED
2 GREEN
3 BLUE
4 N.C.
5 GROUND
STIFT Belegung
1 +5V
2 A-BUTTON-1
3 A-X-AXIS
4 GROUND
5 GROUND
STIFT Belegung
6 GROUND
7 GROUND
8 GROUND
9 N.C.
10 GROUND
STIFT Belegung
6 A-Y-AXIS
7 A-BUTTON-2
8 +5V
9 +5V
10 B-BUTTON-1
Notebook-Benutzerhandbuch
STIFT Belegung
11 N.C.
12 N.C.
13 HSYNC
14 VSYNC
15 N.C.
STIFT
11
12
13
14
15
Belegung
B-X-AXIS
MIDI OUT
B-Y-AXIS
B-BUTTON-2
MIDI IN
