HELIX PP50 DSP Handbuch Seite 9

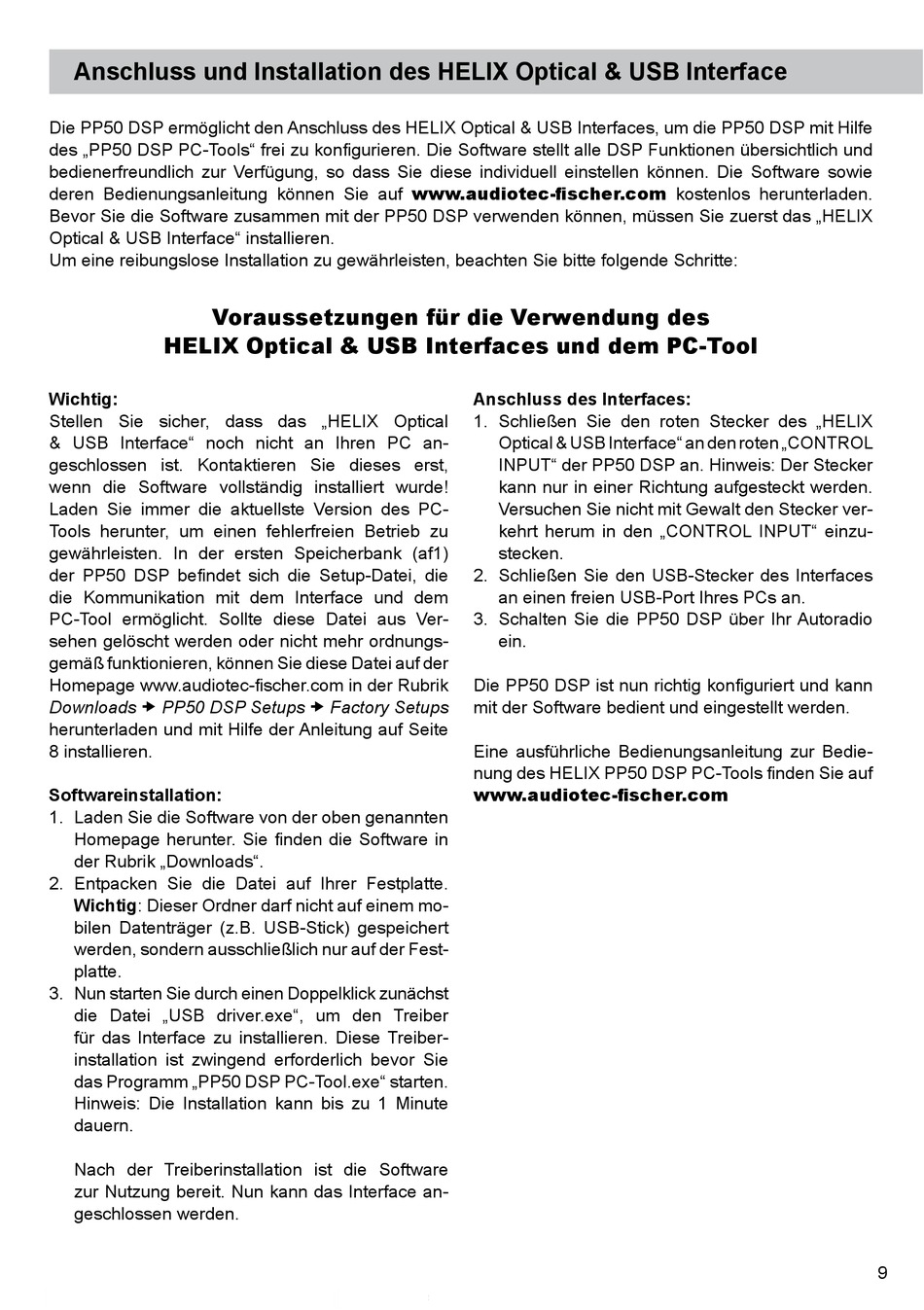

Anschluss und Installation des HELIX Optical & USB Interface
Die PP50 DSP ermöglicht den Anschluss des HELIX Optical & USB Interfaces, um die PP50 DSP mit Hilfe
des „PP50 DSP PC-Tools" frei zu konfigurieren. Die Software stellt alle DSP Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie diese individuell einstellen können. Die Software sowie
deren Bedienungsanleitung können Sie auf www.audiotec-fischer.com kostenlos herunterladen.
Bevor Sie die Software zusammen mit der PP50 DSP verwenden können, müssen Sie zuerst das „HELIX
Optical & USB Interface" installieren.
Um eine reibungslose Installation zu gewährleisten, beachten Sie bitte folgende Schritte:
Voraussetzungen für die Verwendung des
HELIX Optical & USB Interfaces und dem PC-Tool
Wichtig:
Stellen Sie sicher, dass das „HELIX Optical
& USB Interface" noch nicht an Ihren PC an-
geschlossen ist. Kontaktieren Sie dieses erst,
wenn die Software vollständig installiert wurde!
Laden Sie immer die aktuellste Version des PC-
Tools herunter, um einen fehlerfreien Betrieb zu
gewährleisten. In der ersten Speicherbank (af1)
der PP50 DSP befindet sich die Setup-Datei, die
die Kommunikation mit dem Interface und dem
PC-Tool ermöglicht. Sollte diese Datei aus Ver-
sehen gelöscht werden oder nicht mehr ordnungs-
gemäß funktionieren, können Sie diese Datei auf der
Homepage www.audiotec-fischer.com in der Rubrik
Downloads  PP50 DSP Setups  Factory Setups
herunterladen und mit Hilfe der Anleitung auf Seite
8 installieren.
Softwareinstallation:
1. Laden Sie die Software von der oben genannten
Homepage herunter. Sie finden die Software in
der Rubrik „Downloads".
2. Entpacken Sie die Datei auf Ihrer Festplatte.
Wichtig: Dieser Ordner darf nicht auf einem mo-
bilen Datenträger (z.B. USB-Stick) gespeichert
werden, sondern ausschließlich nur auf der Fest-
platte.
3. Nun starten Sie durch einen Doppelklick zunächst
die Datei „USB driver.exe", um den Treiber
für das Interface zu installieren. Diese Treiber-
installation ist zwingend erforderlich bevor Sie
das Programm „PP50 DSP PC-Tool.exe" starten.
Hinweis: Die Installation kann bis zu 1 Minute
dauern.
Nach der Treiberinstallation ist die Software
zur Nutzung bereit. Nun kann das Interface an-
geschlossen werden.
Anschluss des Interfaces:
1. Schließen Sie den roten Stecker des „HELIX
Optical & USB Interface" an den roten „CONTROL
INPUT" der PP50 DSP an. Hinweis: Der Stecker
kann nur in einer Richtung aufgesteckt werden.
Versuchen Sie nicht mit Gewalt den Stecker ver-
kehrt herum in den „CONTROL INPUT" einzu-
stecken.
2. Schließen Sie den USB-Stecker des Interfaces
an einen freien USB-Port Ihres PCs an.
3. Schalten Sie die PP50 DSP über Ihr Autoradio
ein.
Die PP50 DSP ist nun richtig konfiguriert und kann
mit der Software bedient und eingestellt werden.
Eine ausführliche Bedienungsanleitung zur Bedie-
nung des HELIX PP50 DSP PC-Tools finden Sie auf
www.audiotec-fischer.com
9
