Montage
20
6. Das Kabel der Tauchsonde zur Abzweigdose führen und mit
beiliegender Lüsterklemme die beiden Kabel miteinander ver-
binden. Gleiche Farben miteinander verbinden.

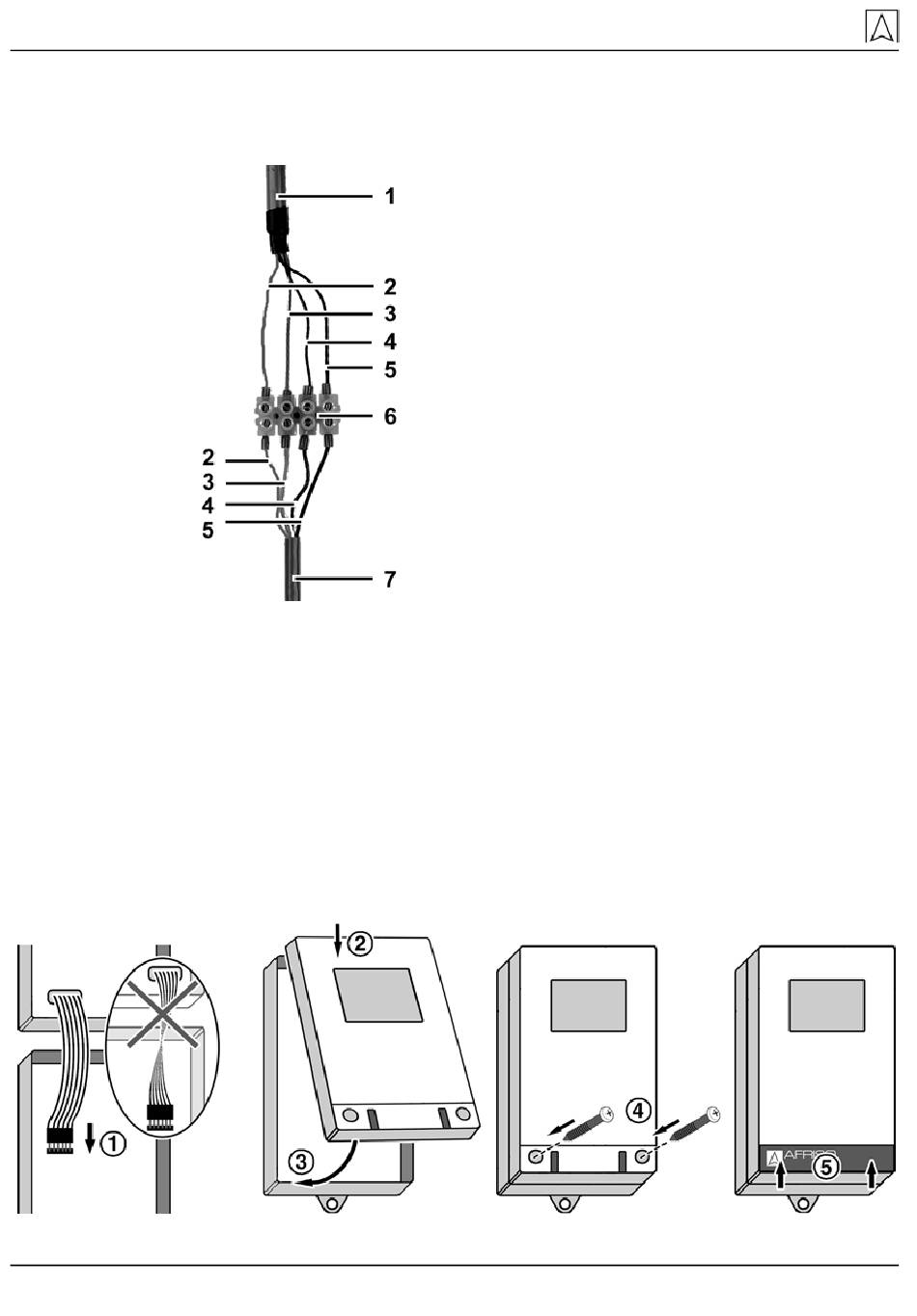

Bild 5: Kabelverbindung Steuergerät und Tauchsonde
7. Aus dem Kabelende des Drucksensors ragt ein transparenter
Schlauch. Dieser Schlauch versorgt den Drucksensor mit dem
atmosphärischen Druck. Der Schlauch darf nicht verschlossen
oder abgeknickt werden. Wenn der Schlauch verschlossen oder
abgeknickt wird, führt dies zu falschen Messungen.
Auch ein luftdichtes Verschließen der Abzweigdose führt zu fal-
schen Messungen. Verschließen Sie Abzweigdose so, dass sie
nicht vollständig luftdicht ist.
8. Elektrischen Anschluss nach Kapitel 6.3, Seite 21, vornehmen.
9. Steuergerät schließen.
1 Steuergerät
2 Weiß (U+)
3 Grün (Signal)
4 Braun (U-)
5 Gelb-schwarz/gelb-grün (Kabel-
schirm)
6 Lüsterklemme
7 Tauchsonde
