Die Elemente werden dem Plan hinzugefügt. Wenn noch kein Wirkbereich vergeben wurde, ist das Textfeld
für die Eingabe des Wirkbereichs aktiv.
•
Ggf. Wirkbereich eingeben.
•
Ggf. zusätzliche Werte für den Aktorkanal eingeben, falls Logikbausteine eingefügt wurden.
i Der Wirkort des Kanals kann über dem Eintrag der Kanalkachel geändert werden.
Elemente verbinden
•
Um die Kanäle und ggf. Bausteine miteinander zu verbinden, Ankerpunkt des Senders wählen (15).
Es erscheint eine Auswahl mit den Funktionen den Senderkanal mit allen vorhandenen Aktorkanälen auto-
matisch zu verbinden oder die Verbindungen manuell zu erstellen.
•
Verbindungen erstellen.
Plan progrmmieren
•
Schaltfl äche Programmieren (16) wählen.
i Zugriffsregeln beachten: siehe Technische Dokumentation.
7.

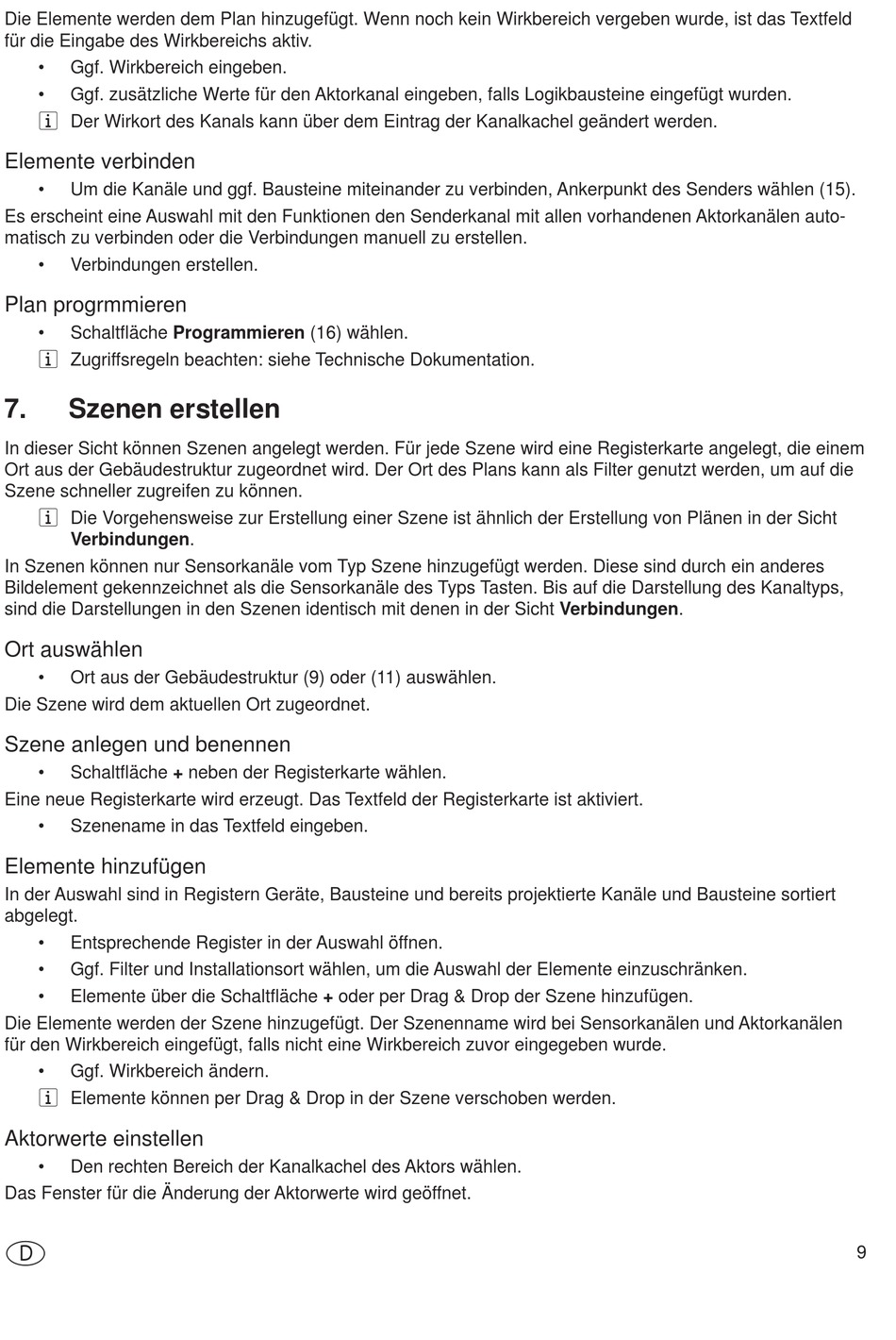

Szenen erstellen
In dieser Sicht können Szenen angelegt werden. Für jede Szene wird eine Registerkarte angelegt, die einem
Ort aus der Gebäudestruktur zugeordnet wird. Der Ort des Plans kann als Filter genutzt werden, um auf die
Szene schneller zugreifen zu können.
i Die Vorgehensweise zur Erstellung einer Szene ist ähnlich der Erstellung von Plänen in der Sicht
Verbindungen.
In Szenen können nur Sensorkanäle vom Typ Szene hinzugefügt werden. Diese sind durch ein anderes
Bildelement gekennzeichnet als die Sensorkanäle des Typs Tasten. Bis auf die Darstellung des Kanaltyps,
sind die Darstellungen in den Szenen identisch mit denen in der Sicht Verbindungen.
Ort auswählen
•
Ort aus der Gebäudestruktur (9) oder (11) auswählen.
Die Szene wird dem aktuellen Ort zugeordnet.
Szene anlegen und benennen
•
Schaltfl äche + neben der Registerkarte wählen.
Eine neue Registerkarte wird erzeugt. Das Textfeld der Registerkarte ist aktiviert.
•
Szenename in das Textfeld eingeben.
Elemente hinzufügen
In der Auswahl sind in Registern Geräte, Bausteine und bereits projektierte Kanäle und Bausteine sortiert
abgelegt.
•
Entsprechende Register in der Auswahl öffnen.
•
Ggf. Filter und Installationsort wählen, um die Auswahl der Elemente einzuschränken.
•
Elemente über die Schaltfl äche + oder per Drag & Drop der Szene hinzufügen.
Die Elemente werden der Szene hinzugefügt. Der Szenenname wird bei Sensorkanälen und Aktorkanälen
für den Wirkbereich eingefügt, falls nicht eine Wirkbereich zuvor eingegeben wurde.
•
Ggf. Wirkbereich ändern.
i Elemente können per Drag & Drop in der Szene verschoben werden.
Aktorwerte einstellen
•
Den rechten Bereich der Kanalkachel des Aktors wählen.
Das Fenster für die Änderung der Aktorwerte wird geöffnet.
