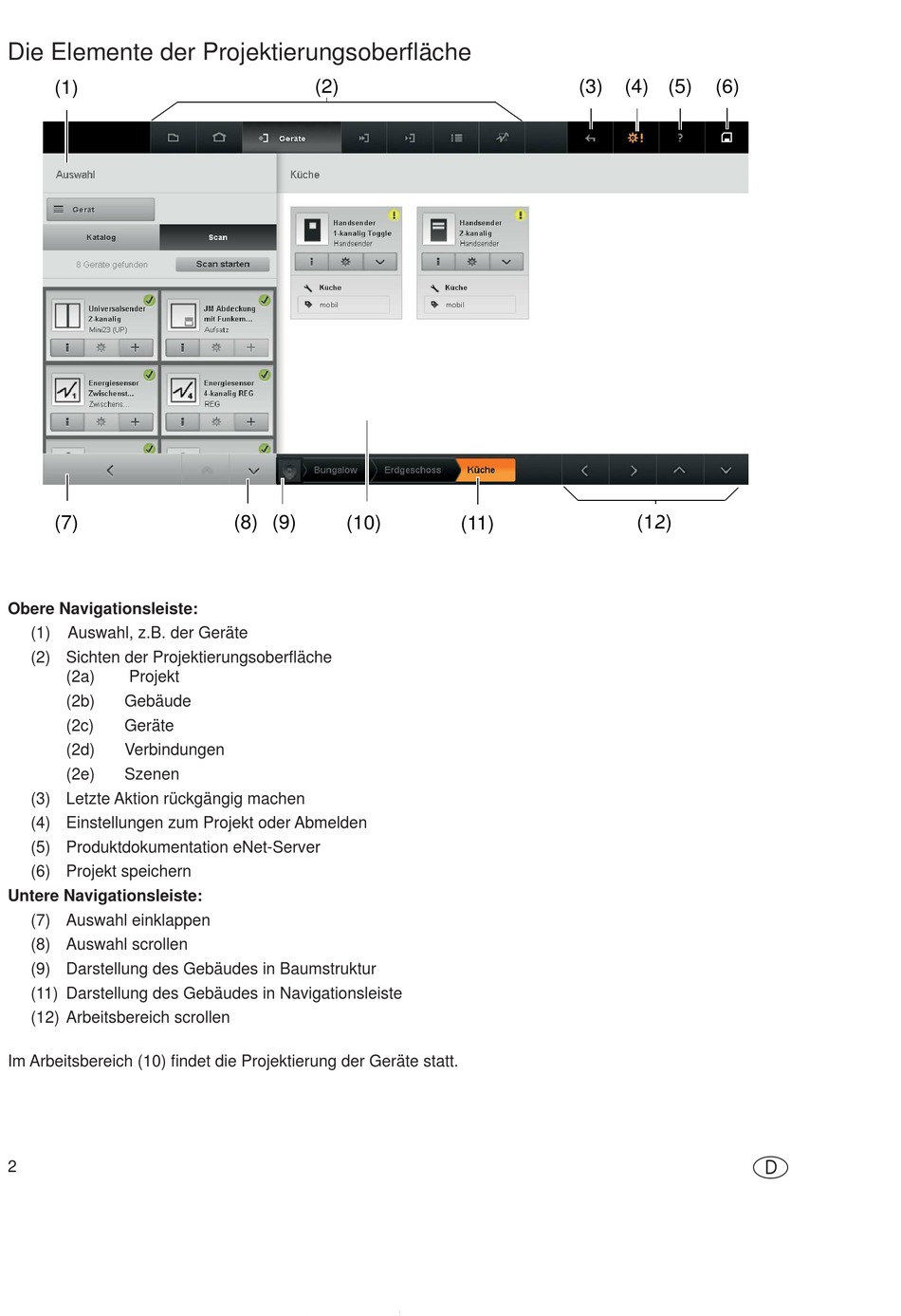

Die Elemente der Projektierungsoberfl äche
(1)
(7)
Obere Navigationsleiste:
(1)
Auswahl, z.B. der Geräte
(2) Sichten der Projektierungsoberfl äche
(2a)
Projekt
(2b)
Gebäude
(2c)
Geräte
(2d)
Verbindungen
(2e)
Szenen
(3) Letzte Aktion rückgängig machen
(4) Einstellungen zum Projekt oder Abmelden
(5) Produktdokumentation eNet-Server
(6) Projekt speichern
Untere Navigationsleiste:
(7) Auswahl einklappen
(8) Auswahl scrollen
(9) Darstellung des Gebäudes in Baumstruktur
(11) Darstellung des Gebäudes in Navigationsleiste
(12) Arbeitsbereich scrollen
Im Arbeitsbereich (10) fi ndet die Projektierung der Geräte statt.
