die Rippe kleben. Die Holmstege (101) bis (112) sind alle leicht konisch, beim Auf-
kleben darauf achten, dass jeweils die eingravierte Positionsnummer außen, liegt.
Holmsteg (101) ist zweiteilig. Die Holmstege jeweils überschleifen und Spaltfrei
aufkleben. Die Füllteile (119) nach dem Austrennen der Rippen aufbewahren und
später mit UHU-HART aufkleben. Sind alle Holmstege aufgeklebt, den oberen Holm
(77) aufkleben. Die Holmverbinder (79) ankleben, darauf achten, dass diese
keinesfalls über den oberen Holm (77) überstehen und dass die freien Enden exakt
übereinstimmen. Den Nasenleistenverbinder (78), Beplankung (80 und 81) ankleben.

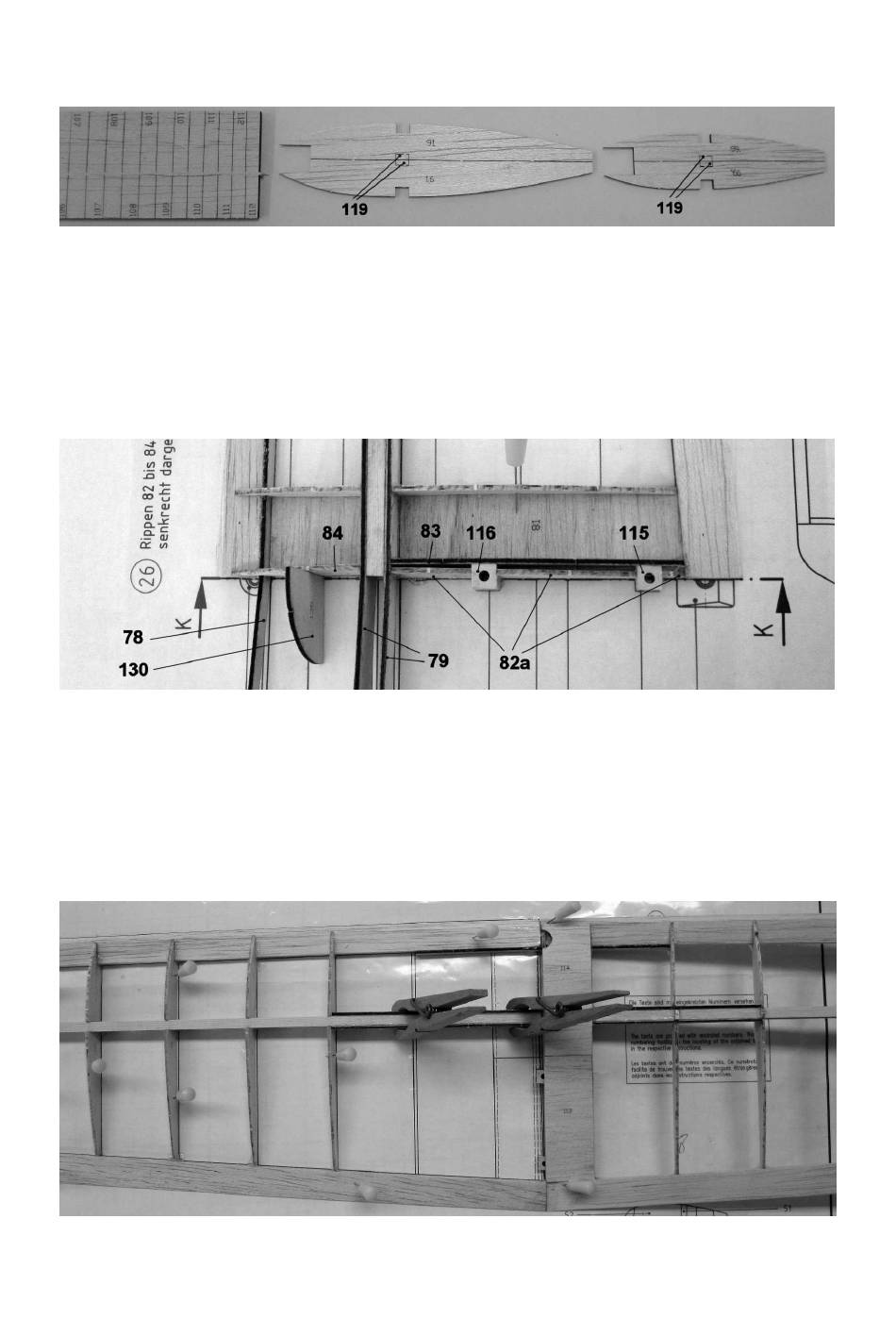

Die Abbildung zeigt den noch offenen Mittelteil der rechten Tragflächenhälfte. Die
Halbrippen (82) bis (84) mit Hilfe der Winkelschablone (130) einkleben. Der Abstand
der beiden Teile (115) und (116) wird durch die Ausschnitte der unteren Beplankung
(81) vorgegeben. Den Abstand jedoch mittels Basisteil (121) überprüfen und
nötigenfalls korrigieren.
Hinweis: Für die Versionen 1., 2. und 4. werden die Teile (115) und (116) nicht
benötigt, anstelle der Halbrippen (82a) dann Halbrippe (82) einkleben.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129
5/2011
- 9 -
