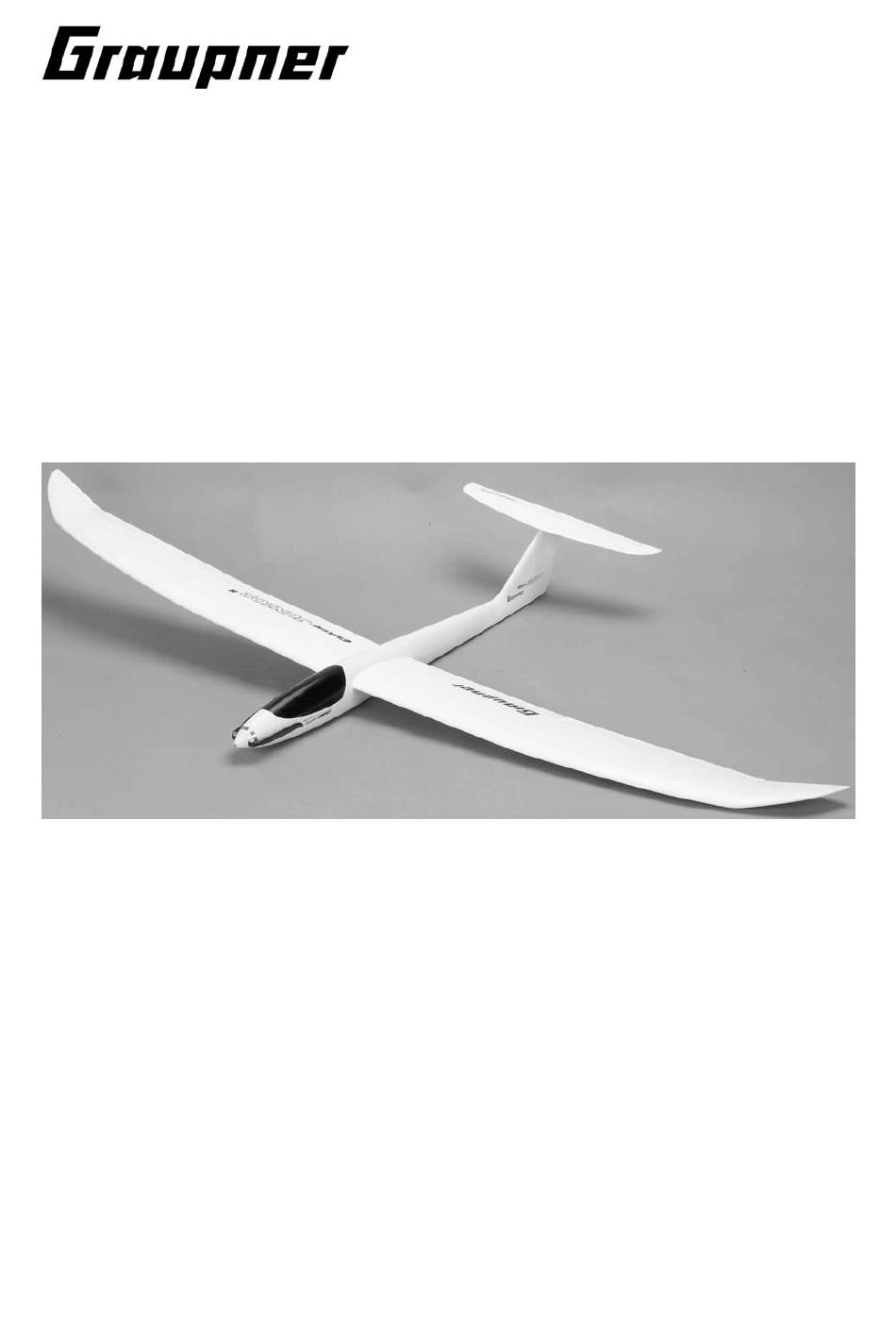

GRAUPNER ELEKTRO - JUNIOR S Bauanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
zu Best.-Nr. 4527
BAUANLEITUNG
ELEKTRO - JUNIOR S
Für Elektroantrieb ab 2 bis 3 LiPo- Zellen mit 1500 mAh
Es wird eine FM oder iFS- Fernsteuerung mit 4 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler!
Id.-Nr. 0058157
6/2008
1
Verwandte Anleitungen für GRAUPNER ELEKTRO - JUNIOR S
Inhaltszusammenfassung für GRAUPNER ELEKTRO - JUNIOR S
- Seite 1 ELEKTRO - JUNIOR S Für Elektroantrieb ab 2 bis 3 LiPo- Zellen mit 1500 mAh Es wird eine FM oder iFS- Fernsteuerung mit 4 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 2 Modellflug darf nur bei Außentemperaturen von - 5º C bis + 35º C betrieben werden. Extreme Temperaturen können zu Veränderungen der Batteriekapazität, der Werkstoffeigenschaften sowie z. B. zu mangelhaften Klebeverbindungen u.s.w. führen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 3 Niemals heiß gewordene, defekte oder beschädigte Batterien verwenden. Es sind stets die Gebrauchsvorschriften des Batterieherstellers zu beachten. Vor jedem Flug eine Überprüfung der kompletten RC-Anlage, sowie des Flugmodells, auf volle Funktionstüchtigkeit und Reichweite durchführen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157 6/2008...
- Seite 4 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
- Seite 5 Die nachfolgend aufgeführten Zubehörteile sind für den Zusammenbau und den Betrieb des Modells erforderlich. Zur Steuerung des Modells sind FM-Fernsteueranlagen wie z. B. MX-12 bis MC-24 bzw. iFS- Fernsteuersysteme geeignet. Weitere Informationen über RC-Zubehörteile sind dem GRAUPNER Hauptkatalog FS zu entnehmen FM Fernlenkset MX- 12 FM 35* Best.-Nr.
- Seite 6 Den Motor mit zwei Senkkopfschrauben (3) in die Motoraufnahme (2) einschrauben. Den richtigen Lochabstand mit 19mm beachten. Bitte beachten, dass die beiden Senkkopfschrauben (3) in der Blisterpackung des COMPACT- Motors enthalten sind. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 7 Das CFK- Rohr (15) in die entsprechende Nut der rechten Rumpfseitenhälfte (21) einkleben. Das Seitenruderservo mittels Servotester neutral einstellen und mit dem Servohebel (38) gemäß Abbildung aufschrauben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 8 Zusammenfügen zuerst probeweise ohne aufgetragenen Klebstoff durchführen. Bei der Verklebung unbedingt auf gute Frischluftbelüftung achten oder im Freien arbeiten. Darauf achten, dass kein Klebstoff in die Servos gelangt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 9 Gestänge (39) einhängen und Ruderhorn (20) einkleben. Querruderauschläge 25mm nach oben, 12mm nach unten. Bremsklappenausschlag beidseitig 35 mm nach oben, jeweils gemessen an der Ruderendkante. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 10 Querruderservo rechts, Buchse 6 Drehzahlregler. In Buchse 2 und 5 wird jeweils das erforderliche Servoverlängerungskabel 100mm Länge eingesteckt. Führen Fernsteuerungssender einen Test aller Funktionen durch. Die Batterie mit Klettbändern (18) und (19) sichern. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157 6/2008...
- Seite 11 Kontakt zu Magnet (31) besteht und somit die Magnetwirkung zu schwach ist. Den Magnet (31) und die Senkkopfschraube (32) gemäß Abbildung aufkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157...
- Seite 12 Dekor Eine Lackierung der SOLIDPOR®- Teile ist nicht erforderlich. Sofern Sie eine Lackierung wünschen ist dies mit GRAUPNER LEXACOLOR Sprühlack Best.-Nr. 945...möglich. Die Teile zuvor mit Spannfix- Verdünnung Best.-Nr.1409 lediglich abwischen, nicht überschleifen. Mit dem Ausschneiden und Aufkleben der Schriftzüge gemäß der Abbildung auf dem Verpackungskarton ist der Bau des Modells abgeschlossen.
- Seite 13 Präzisionsspinner Ø 50mm für MotorwellenØ 4mm Best.-Nr. 6050.4 Ersatzspinnerkappe Best.-Nr. 6040.1 Luftschraubenblätter für 2LiPo- Zellen Best.-Nr. 1336.23.15 Luftschraubenblätter für 3LiPo- Zellen Best.-Nr. 1336.20.15 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058157 6/2008...
