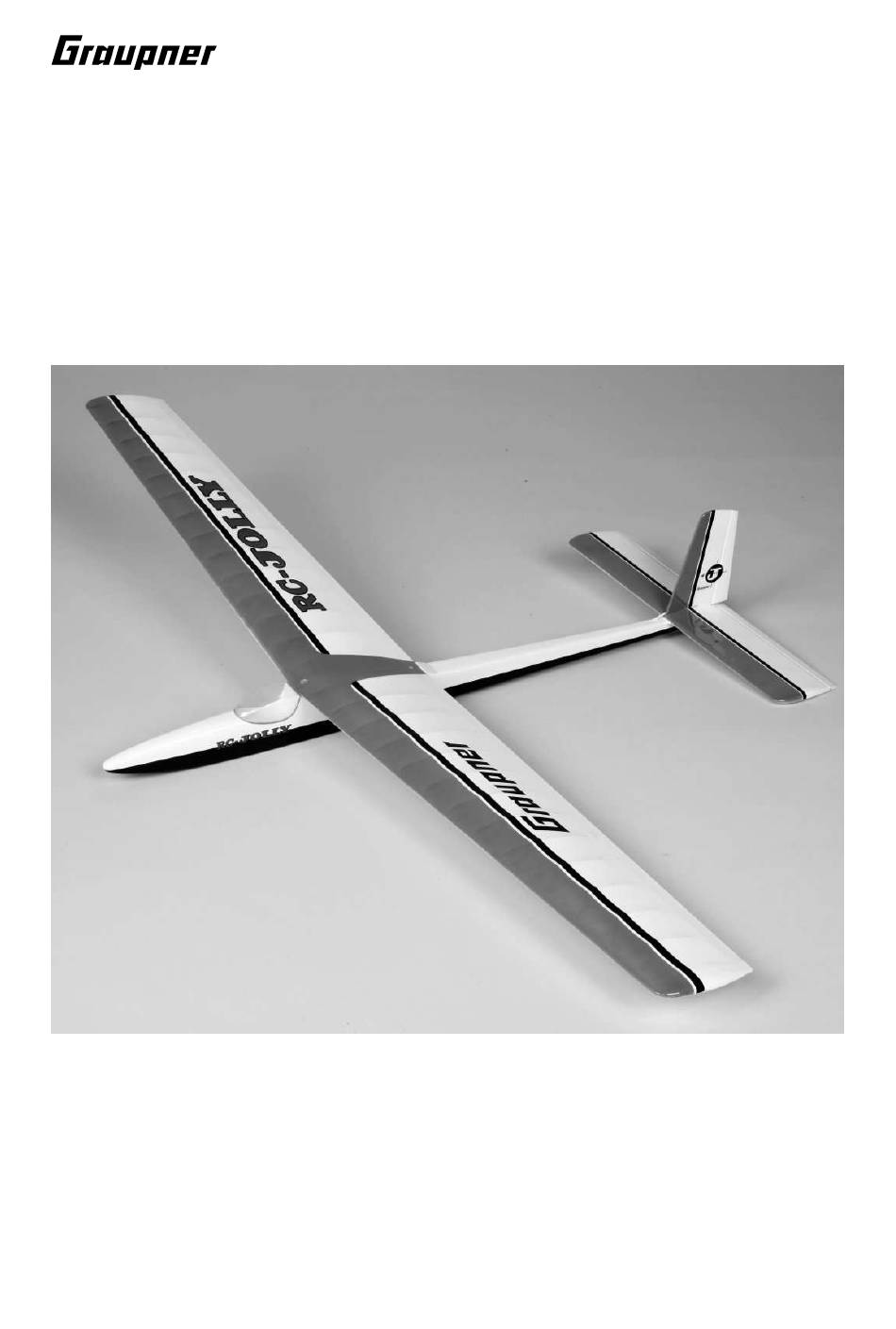

BAUANLEITUNG

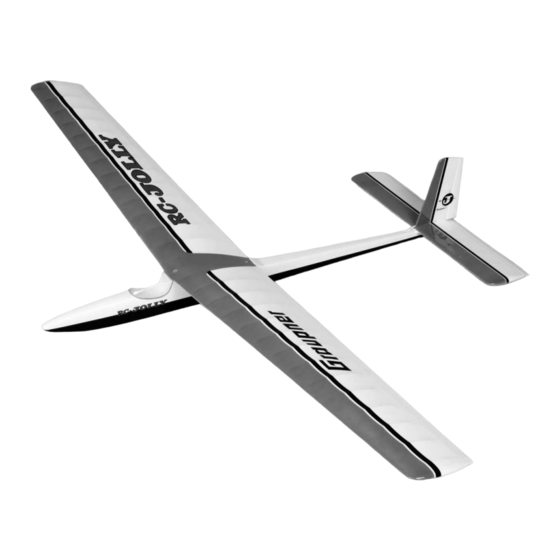

RC- JOLLY
RC-Elektrosegelflugmodell ab 2 LiPo- Zellen mit ca. 650 mAh
Es wird eine FM oder HoTT-Fernsteuerung mit 3 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129
5/2011
- 1 -
Werbung
Verwandte Anleitungen für GRAUPNER RC- JOLLY
Inhaltszusammenfassung für GRAUPNER RC- JOLLY
- Seite 1 RC- JOLLY RC-Elektrosegelflugmodell ab 2 LiPo- Zellen mit ca. 650 mAh Es wird eine FM oder HoTT-Fernsteuerung mit 3 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011 - 1 -...
- Seite 2 Sicherheitshinweise, bzw. die komplette Bauanleitung zur Beachtung weitergegeben werden. Allgemeines Das Modell RC-JOLLY ist ein Graupner CLASSIC Line Flugmodell das hervorragende Flugleistungen erzielt. Bei der Konzeption wurde größten Wert auf eine millimetergenaue Nachbildung der Originalversion gelegt. So stimmen die Außenmaße von Rumpf, Leitwerk und Tragfläche sowie die Rippenabstände und die...
- Seite 3 Die Abbildung zeigt den vorderen Rumpfbereich, Spant (7) jedoch noch nicht einkleben, da er auch für die linke Rumpfseite wie beschrieben zuerst als Kontrollwerkzeug dient. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 4 Anschließend die Rumpfnasenoberseite mit dem Schleifklotz überschleifen und die Teile (24) und (25) aufkleben. Die Rumpfspitze (26) aus vier Teilen zusammensetzen und auf die überschliffene Rumpffrontfläche kleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 5 Die Abbildung zeigt den aufgeschobenen Clip (37) und die mit dem Balsamesser geformte Innenseite der Teile (24) und (25). Tipp: Die Haltekraft von Clip (37) kann durch Zusammendrücken der vorderen Klammer erhöht werden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 6 Bowdenzugaußenrohr (15) nun bündig mit der Rumpfseite (1) abtrennen und überschleifen. Die Kanten der Teile (12) und (34) runden, jedoch nicht die Kanten im Bereich unterhalb von Teil (28). GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 7 Schleifklotz überschleifen. Die verklebten Leitwerksteile vom Baubrett lösen und mit dem Schleifklotz gemäß Schnitt F-F (RC- Versionen), sowie I-I und J-J (Freiflug-Version) profilieren. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 8 Rippe (89) und (100) zur Kontrolle einsetzen und genau senkrecht mit Sekundenklebstoff einkleben. Wichtig, die Leisten an der Flächenmitte bereits exakt bündig aufheften. Beginnend mit Rippe (89) jeweils den Holmsteg innen gegen die GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 9 Hinweis: Für die Versionen 1., 2. und 4. werden die Teile (115) und (116) nicht benötigt, anstelle der Halbrippen (82a) dann Halbrippe (82) einkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129...
- Seite 10 Die G 3,5 Goldbuchsen, sowie das BEC- Anschlusskabel sind Im Motoraufsatz Best.- Nr. 9401.22 (siehe „Zubehör“) enthalten. Die Muttern (122) werden für Version 4. nicht benötigt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 11 Zuerst den Rumpfboden, dann Rumpfnase und Rumpfrücken, abschließend die Rumpfseiten. Die Bespannung der Tragfläche erfolgt mit je zwei Segmenten pro Flächenhälfte, beginnend mit der Unterseite. Die Einzelteile des Leitwerkes jeweils GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 12 Motor durchführen. Vor dem Aufsetzen die Fluggeschwindigkeit des Modells durch dosierte Höhenruderausschläge reduzieren. Im Freiflug wird das Modell durch entsprechende Einstellung des Trimmruders auf einen geradlinigen Gleitflug getrimmt. GRAUPNER Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell RC- JOLLY GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr.
- Seite 13 Ruderleiste Balsa Laserteil 3 Randbogen Balsa Laserteil 3 Ruderhornaufnahme Balsa Laserteil 3 Endleiste Balsa Laserteil 3 Rippe Balsa Zuschnitt 3x3 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011 - 13 -...
- Seite 14 Fertigteil Schraubenaufnahme Fertigteil Schraubenaufnahme Fertigteil Füllteil Balsa Laserteil 1,5 Randbogen Balsa Laserteil 5 Basisträger Fertigteil Mutter Stahl Fertigteil M 3 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011 - 14 -...
-
Seite 15: Sicherheitshinweise
Hinweise finden Sie in der Bedienungsanleitung Ihrer Fernsteueranlage. Es dürfen nur die in dem Bausatz enthaltenen Teile, sowie die ausdrücklich von uns empfohlenen Original- Graupner- Zubehör- und Ersatzteile verwendet werden. Wird eine Komponente der Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher Garantieanspruch. - Seite 16 Anlaufen des Elektromotors zu vermeiden. Gleichfalls gilt immer zuerst Empfangsanlage ausschalten, danach erst den Sender. Überprüfen Sie, dass die Ruder sich entsprechend der Steuerknüppelbetätigung bewegen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0061129 5/2011...
- Seite 17 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
