Bauanleitung

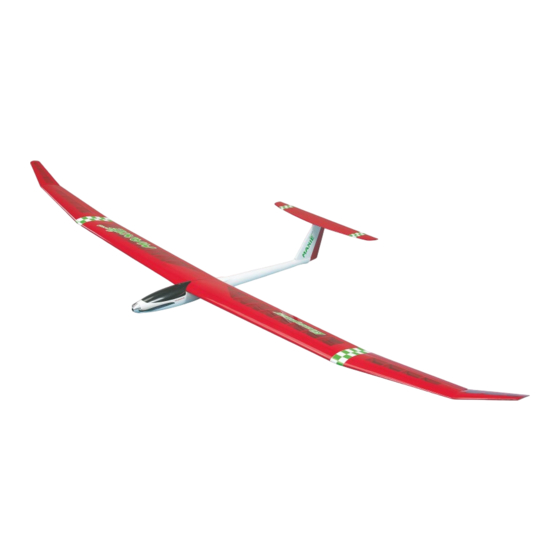

MAXIE SPORT
Es wird eine Fernsteuerung mit 4 Funktionen benötigt
zu Best.-Nr. 9549
Ident-Nr.0057289
Made in Germany
1
09/2006
Verwandte Anleitungen für GRAUPNER MAXIE SPORT
Inhaltszusammenfassung für GRAUPNER MAXIE SPORT
- Seite 1 Best.-Nr. 9549 Bauanleitung MAXIE SPORT Für GRAUPNER COMPACT 490 Direktantrieb mit 3-4 LiPo Zellen Es wird eine Fernsteuerung mit 4 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Ident-Nr.0057289 Änderungen vorbehalten! Keine Haftung für Druckfehler! Made in Germany GRAUPNER GmbH &...
- Seite 2 Sowohl die Einhaltung der Montage- und Betriebsanleitung in Zusammenhang mit dem Modell als auch die Bedienung und Methoden bei Installation, Betrieb, Verwendung und Wartung der Fernsteuerungsanlagen können von der Firma Graupner nicht überwacht werden. Daher übernimmt die Firma Graupner keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhaften Verwendung...
- Seite 3 Steht ein Modell mit drehender Luftschraube z. B. auf sandigem Grund, so werden Sand oder Schmutzpartikel angesaugt und herumgewirbelt, die u. U. Augenschäden hervorrufen können. Nötigenfalls Schutzbrille tragen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2006...
- Seite 4 Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die durch unsachgemäße verantwortungslose Handhabung entstehen können. Richtig gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2006...
- Seite 5 Allgemeines Das Modell MAXIE SPORT verbindet ein ruhiges und eigenstabiles Flugverhalten mit einer hohen Leistungsfähigkeit in idealer Weise. Das Modell ist weitgehend vorgearbeitet, die nachfolgend beschriebenen Bauschritte sind jedoch mit größter Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells gewährleistet ist.
- Seite 6 Den Kabinenverschluss (12) ebenfalls vorerst mit wenig Stabilit express mit der Kabinenhaube verkleben. Kabinenhaube abnehmen und Stift (11) sowie Verschluss (12) bei abgenommener Haube gut festkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
- Seite 7 Die Abbildung 4 zeigt die Position der Servos in der Seitenflosse. Zur besseren Darstellung sind die Servos noch nicht eingeschrumpft und der Sicherungsclip noch nicht eingehängt. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
- Seite 8 Querruderanlenkungen einhängen, darauf achten, dass die Gabelköpfe einrasten. Querruder-Servoabdeckungen (34) ausschneiden und mit der Abdeckungsfixierung (3) aufkleben. Tragfläche mit den Verbindern (35) und (36) zusammenstecken. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2006...
- Seite 9 Empfängerantenne durch die Rumpfwand führen, auf der Rumpfunterseite ca. 300 mm lang mit Klebefilm ankleben. Alle Funktionen der Steuerung überprüfen. Keinesfalls dürfen die Servos auch bei Vollausschlägen blockiert werden. Das Modell MAXIE SPORT zeigt auch mit den mechanisch möglichen Vollausschlägen der Ruder keine nervösen Reaktionen. Auswiegen Bei aufgeschraubter Tragfläche den Schwerpunkt überprüfen, das flugfertige Modell soll waagrecht...
- Seite 10 Wird die Luftschraube durch Bodenberührung, nach einem Fehlstart o. ä. blockiert, ist der Elektromotor sofort auszuschalten. Den MAXIE SPORT mit herausgenommener LiPo-Batterie transportieren und aufbewahren. Die LiPo-Batterie nur im entladenen Zustand aufbewahren. Wir empfehlen die Aufbewahrung im Sicherheitskoffer Best.-Nr. 8371.
- Seite 11 UHU Schraubensicher Sekundenkleber 5822 Aktivatorspray 953.150 Ersatzteile Best.-Nr. Bezeichnung 4529.1 Kabinenhaube 9549.2 Fertigrumpf 9549.3 Tragflügelhälften 9549.4 Höhenleitwerk 4296.6 Abdeckung für Querruderanlenkung 9549.14 Dekorbogen 277.40 Tragflächenbefestigungsschrauben GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2006...
