04/2014
Versorgungsspannung:
Gehäuse:
Gewicht
Zulässige Umgebungstemperatur:
Eingangsstrom:
maximaler Eingangsstrom:
Eingangs-, Ausgangsimpedanz:
Ausgangspegel 2-Drahtvideosignal:
6-Drahttechnik erforderlich!
Infrarot-Fernbedienung
Trägerfrequenz:
Reichweite:
Betriebstemperatur:
Lagertemperatur:
Batterien für die Fernbedienung:
Der FVM1000 ist ein separater Speicher für Bilder, Bildserien mit 4 Bildern.
Er ist geeignet zur Installation in Verteilerkasten (Hutschienenmontage).
Im EFH-Modus und Basismodus nutzbar für alle Video-Innenstation, die eine Bildtaste
und eine Funktionstaste zur Aussendung einer Steuerfunktion 8 besitzen (VMx30,
IMM13x0, IMM23x0, IVW22x0 und weitere)
Im Komfortmodus und Simple Komfortmodus nutzbar für alle Video-Innenstationen, die
diesen unterstützen.
Bildspeicherung auf SD-Karte (im Lieferumfang)
Auflösung color: 720 x 576 Pixel
4 Betriebsmodi einstellbar (EFH-Modus, Basismodus, Komfortmodus oder Simple Kom-
fortmodus),
EFH-Modus: max. 512 Bilder, Basic- und Komfortmodus: 2048 Bilder, Simple Komfor-
modus: 256 Bilder
Basicmodus und Komfortmodus: für bis zu 32 Wohneinheiten (64 Seriennummern),
max. 64 Bilder / Wohneinheit
Konfiguration mit Konfigurationssoftware configo™(ab Version 1.6.xx)
Konfiguration mittels Infrarot-Fernbedienung (Lieferumfang)
Passwortschutz vor unautorisierter Konfiguration
Tastenquittungston beim Betätigen der IR-Fernbedienung
Fehleranzeige optisch und akustisch
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de

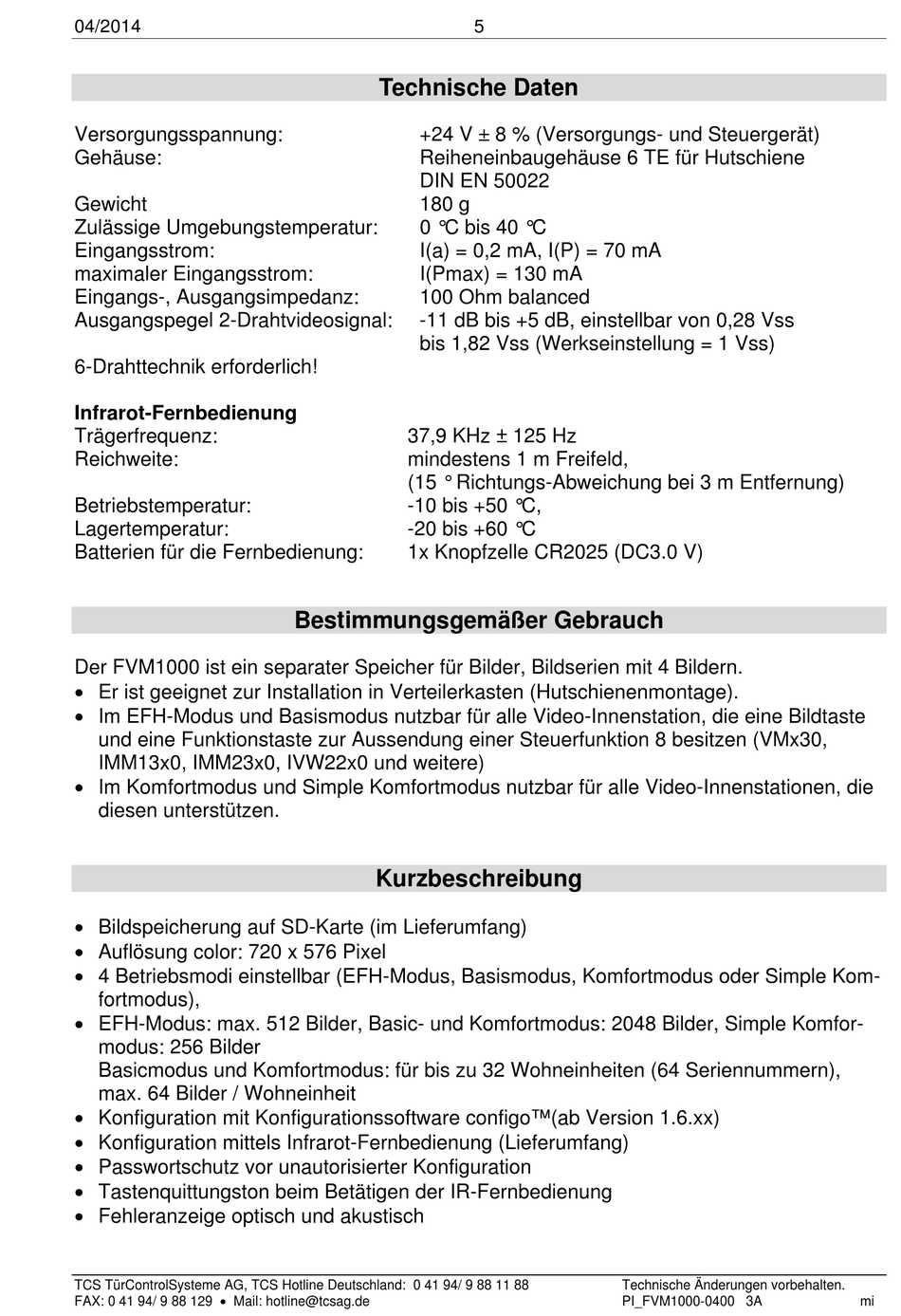

Technische Daten
+24 V ± 8 % (Versorgungs- und Steuergerät)
Reiheneinbaugehäuse 6 TE für Hutschiene
DIN EN 50022
180 g
0 °C bis 40 °C
I(a) = 0,2 mA, I(P) = 70 mA
I(Pmax) = 130 mA
100 Ohm balanced
-11 dB bis +5 dB, einstellbar von 0,28 Vss
bis 1,82 Vss (Werkseinstellung = 1 Vss)
37,9 KHz ± 125 Hz
mindestens 1 m Freifeld,
(15 ° Richtungs-Abweichung bei 3 m Entfernung)
-10 bis +50 °C,
-20 bis +60 °C
1x Knopfzelle CR2025 (DC3.0 V)
Bestimmungsgemäßer Gebrauch
Kurzbeschreibung
5
Technische Änderungen vorbehalten.
PI_FVM1000-0400 3A
