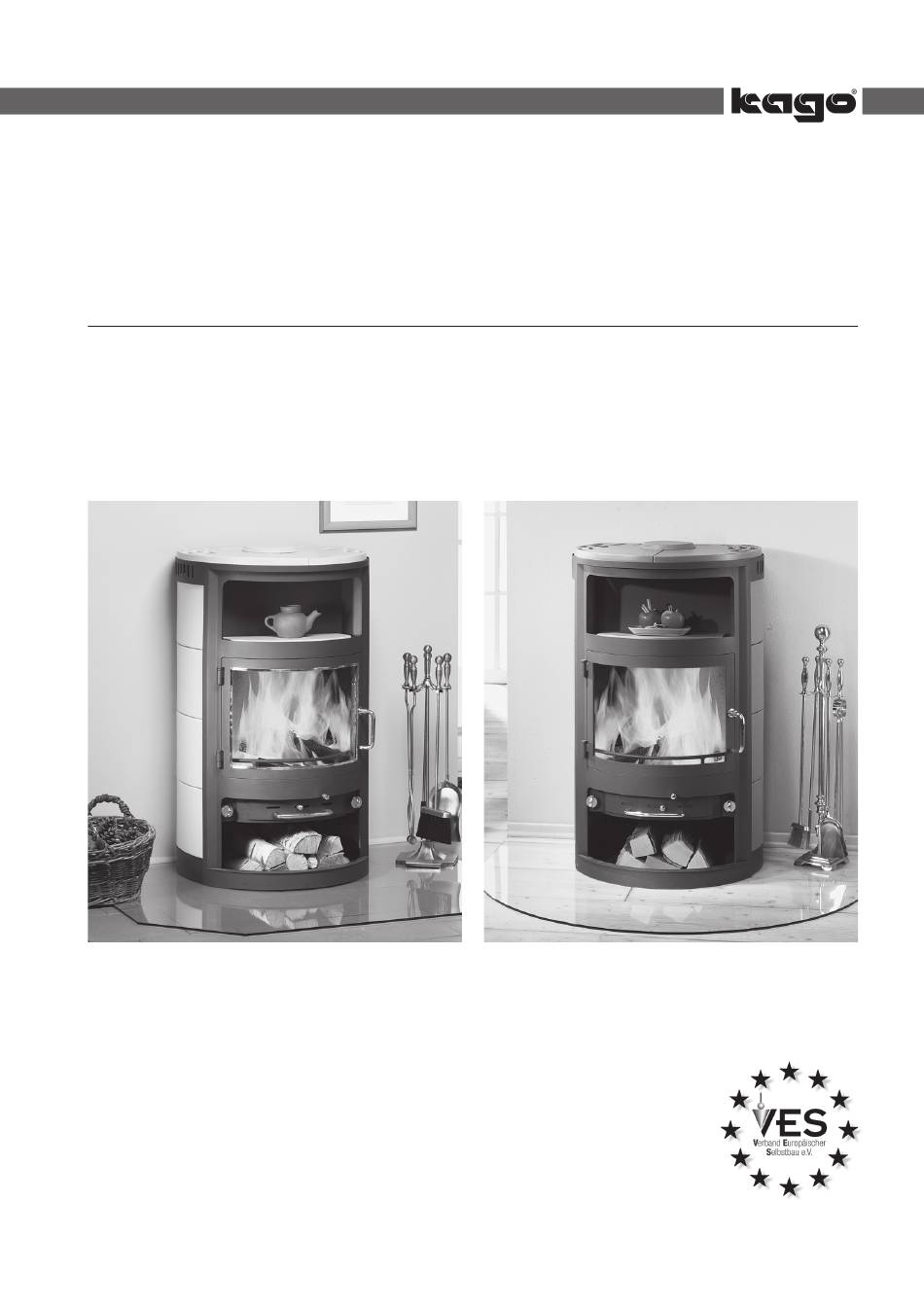

Kago Hamburg I Aufbauanleitung Und Bedienungsanleitung
Raumheizer/kaminofen
Inhaltsverzeichnis
R
/K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g
Raumheizer/Kaminofen
Typ »Hamburg I + II«

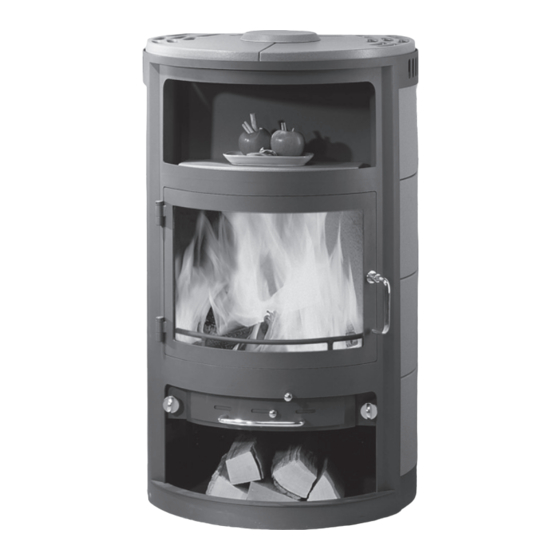

Raumheizer/Kaminofen »Hamburg I«
Raumheizer/Kaminofen »Hamburg II«
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Hamburg I + II Seite 1/18
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Hamburg I
Inhaltszusammenfassung für Kago Hamburg I
- Seite 1 Raumheizer/Kaminofen »Hamburg I« Raumheizer/Kaminofen »Hamburg II« An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten. Ausdrücklich weisen wir Sie darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für von uns gelie- ferte Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden. Seite 2/18 Aufbauanleitung – Hamburg I + II...
-
Seite 3: Inhaltsverzeichnis
4.4 Rauchrohr montieren ......................... 4.5 Verbindung Ofen - Schornstein ....................edienungsAnleitung ............................llgemeines ........................... rundsätzlicHes ............................nbetriebnAHme ........................einigung und Artung ....................eseitigung kleinerer törungen ..........................icHtige inweise ........................... erätebescHreibung ............................ewäHrleistung Aufbauanleitung – Hamburg I + II Seite 3/18... -
Seite 4: A Ufbauanleitung
Der Raumheizer/Kaminofen und die Abgasanlage, über welche die in der Feuerstätte erzeugten Abgase abgeleitet werden, müssen eine funktionelle Einheit darstellen. Zur Bemessung der Abgasanlage stehen Ihnen die Firma KAGO und Ihr Bezirksschornsteinfegermeister/ Rauchfangkehrermeister zur Verfügung. Seite 4/18 Aufbauanleitung – Hamburg I + II... -
Seite 5: G Rundlegende F Estlegungen
Sicherheitsgründen nicht verändert werden darf. 2.5 Es ist sicherzustellen, dass die Feuerstätte genü- gend Verbrennungsluft erhält. Auch diesbezüglich ist dringend das rechtzeitige Einschalten des zustän- digen Schornsteinfegers/Rauchfangkehrers erforder- lich (siehe auch Punkt 3.6) Aufbauanleitung – Hamburg I + II Seite 5/18... -
Seite 6: Autechnische E Rfordernisse Und B Randschutzvorschriften
Bei Vorhandensein von Ventilatoren im Raumluftverbund muss gewähr- leistet werden, dass der durch Ventilatoreneinsatz erzeugte Unterdruck nicht höher als 4 Pa gegenüber dem Freien wird. Auch hierbei ist der zuständige Schornsteinfeger/Rauchfangkehrer einzuschalten. Seite 6/18 Aufbauanleitung – Hamburg I + II... -
Seite 7: Ufbaubeschreibung
Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Die Firma Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. Aufbauanleitung – Hamburg I + II Seite 7/18... - Seite 8 Messer durch und entfernen Sie die Dämmmatte (soweit vorhanden). 3 Schamotteformteil anzeichnen • Setzen Sie das Schamotteformteil trocken an das Schamotterohr des Rauchzuges an. • Zeichnen Sie den Innendurchmesser des Schamotte- formteiles am Schamotterohr an. Seite 8/18 Aufbauanleitung – Hamburg I + II...
- Seite 9 • Pressen Sie das Formteil am Innenrohr an und ver- streichen Sie ausquellenden Kitt. • Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit. Aufbauanleitung – Hamburg I + II Seite 9/18...
-
Seite 10: Verbrennungsluftzufuhr
Rauchfangkehrermeister einzuschalten. Beim Vorhandensein einer kontrollierten Wohnraum- belüftung ist grundsätzlich darauf zu achten, dass keine gefährlichen Unterdrücke im Raum entstehen dürfen. Es ist dringend zu empfehlen, gegebenenfalls den zuständigen Bezirksschornsteinfegermeister/Rauchfangkehrermeister zu konsultieren. Seite 10/18 Aufbauanleitung – Hamburg I + II... -
Seite 11: Aufstellen Des Raumheizers/Kaminofens
B. mit verstellbaren Rauch- rohrbögen vorgenommen werden. Durch Lösen der Schrauben an diesen verstellbaren Bögen, können die einzelnen Rauchrohr-Segmente zueinander verdreht werden, wodurch individuelle Rauchrohr- winkel herstellbar sind. Aufbauanleitung – Hamburg I + II Seite 11/18... -
Seite 12: Verbindung Ofen - Schornstein
Sie die Rauchrohr-Verbindungsstellen mit Kesselkitt noch- mals ab, falls dieses erforderlich sein sollte. Bitte achten Sie darauf, dass der Schornsteinanschluss abgetrocknet ist, sodass sich keine Verschiebung des Formteiles oder des Wandfutters mehr ergeben kann. Seite 12/18 Aufbauanleitung – Hamburg I + II... -
Seite 13: Llgemeines
Holz brennt schlecht, raucht und bringt kaum Wärme. Imprägniertes Holz, Spanplatten, Kunststoffe, Lacke, Küchenabfälle usw. würden die Umwelt verunreinigen und ggf. zu unge- eigneten Temperaturen für die Feuerstätte und den Schornstein/Rauchfang führen. Aufbauanleitung – Hamburg I + II Seite 13/18... -
Seite 14: I Nbetriebnahme
Schadstoffausstoß erreicht. eingehalten werden, da bei größeren Mengen eine Überhitzung der Feuerstätte mit entsprechenden Folgeschäden auftreten kann bzw. bei kleineren Brennstoffmengen sich die in die Umwelt abgegebene Abgaszusammensetzung ungünstig ändern würde. Seite 14/18 Aufbauanleitung – Hamburg I + II... -
Seite 15: R Einigung Und W Artung
Türdichtung auf Risse, Abrieb überprüfen • Oberluft prüfen, ob Scheibenspülung vorhanden Schamotte gebrochen Schamotte gebrochen • Risse in den Schamotteplatten beeinträchtigen grund- sätzlich nicht die Funktion des Gerätes und stellen somit keinen Mangel dar. Aufbauanleitung – Hamburg I + II Seite 15/18... -
Seite 16: W Ichtige H Inweise
Feuerraumtür, naturgemäß warm wer- den, muss vor allem bei Anwesenheit von Kleinkin- dern Rechnung getragen werden. 6.9 Bei Auftreten eines unvorhergesehenen Störfalls sind sofort alle Verbrennungslufthebel zu schließen und die restliche Brennstoffmenge ausbrennen zu lassen. Seite 16/18 Aufbauanleitung – Hamburg I + II... -
Seite 17: G Erätebeschreibung
AumHeizer Aminofen Amburg Nennwärmeleistung 7 kW Abgasrohr Ø 160 mm Maße (B x T x H) 640 x 540 x 1050 mm Gewicht ca. 225 kg Brennstoffe Holz, Braunkohle Raumheizer/Kaminofen »Hamburg II« Aufbauanleitung – Hamburg I + II Seite 17/18... -
Seite 18: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-...
