H
eizkamin
A
A
l l g e m e i n e
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

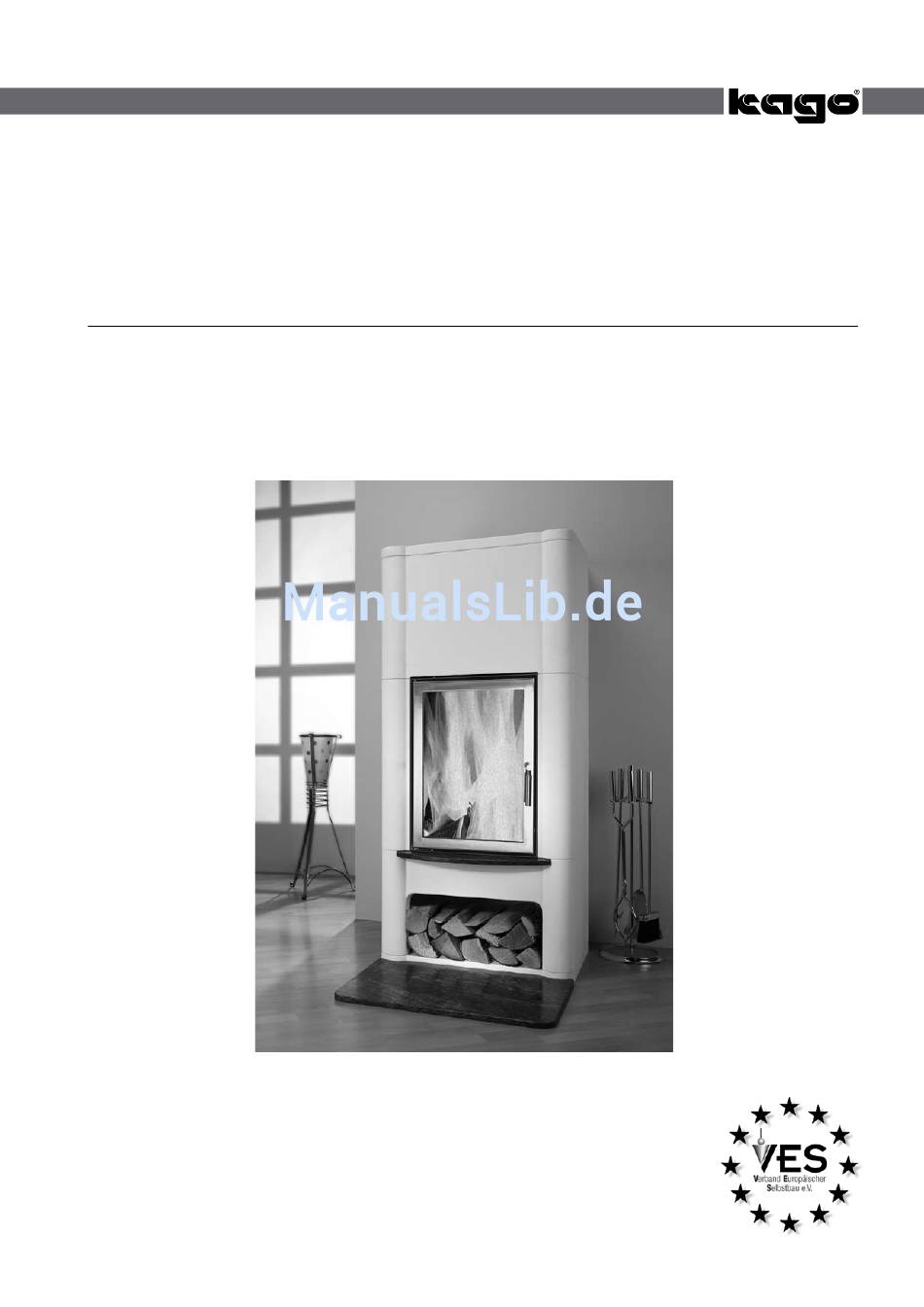

KAGO Heizkamin
Typ „Nancy"
mit Kamineinsatz Global
Heizkamin Modell »Nancy«
An unsere Kunden:
Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO-
Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten
technischen Erkenntnissen hergestellt und kontrolliert.
Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den
Selbstaufbau benötigen. Bitte verwenden Sie die Aufbauanleitung in Verbindung
mit der Ihnen überlassenen Werkplanzeichnung.
Aufbauanleitung – Nancy / Global Seite 1/26
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Nancy
Inhaltszusammenfassung für Kago Nancy
- Seite 1 Kamineinsatz Global Heizkamin Modell »Nancy« An unsere Kunden: Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO- Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten. Ausdrücklich weisen wir darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für die von uns gelie- ferten Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden. Seite 2/26 Aufbauanleitung – Nancy / Global...
-
Seite 3: Inhaltsverzeichnis
Aufbau des Kamins ......................... 16 ............................... 20 eizen Inbetriebnahme ..........................20 Heizen im Dauerbetrieb ........................22 Heizbetrieb beenden ........................23 Kamin reinigen und pflegen ......................24 ................................25 nhAng Gerätebeschreibung Kamineinsatz Global ....................25 Gewährleistung ............................26 Aufbauanleitung – Nancy / Global Seite 3/26... -
Seite 4: S Icherheitsvorschriften
Teppich- oder Parkettboden) folgende Abstände haben (gemessen ab der Glastüre): – nach vorne mindestens 50 cm, – nach der Seite mindestens 30 cm. Die im Kapitel 1.3 „Brandschutzmaßnahmen“ darge- stellten Hinweise und Anleitungen sind unbedingt zu beachten. Seite 4/26 Aufbauanleitung – Nancy / Global... -
Seite 5: Warnhinweise Und Symbole
• Prüfen Sie, ob sich in der Stellwand im Bereich Ihrer Kaminanlage brennbare Teile (z.B. Holzbalken) oder wärmeleitende Metallteile (z. B. Stahl / Stahlbeton- stützen), schwer entflammbare Baustoffe (z.B. Holz- beton, Gipskarton) oder Versorgungs- oder Elektro- leitungen befinden. Aufbauanleitung – Nancy / Global Seite 5/26... - Seite 6 • mit 20 cm allseitigem Überstand vollflächig um den wärmestrahlenden Ofenkörper vorgemauert. • Stärke der Isolierung entsprechend der Wärmedäm- mung innerhalb des Ofens (siehe Werkplan). * Sollten andere Wärmedämmmaterialien als Promasil KS verwendet werden, kann sich die angegebene Dämmmaterialstärke ändern. Seite 6/26 Aufbauanleitung – Nancy / Global...
- Seite 7 Auftreten gefährlicher * Sollten andere Wärmedämmmaterialien Unterdrücke im gemeinsamen Betrieb ausschließen. als Promasil KS verwendet werden, kann Konsultieren Sie dafür Ihren zuständigen Bezirks- sich die angegebene Dämmmaterialstärke schornsteinfegermeister. ändern. Aufbauanleitung – Nancy / Global Seite 7/26...
-
Seite 8: Aminaufbau
Sie deshalb für den Transport und den Aufbau mindestens zwei erwachsene Personen. Farbnuancen von Naturmaterialien Berücksichtigen Sie bitte, dass bei Natur- und Kachel- materialien geringe Farbnuancen im Vergleich zu den Mustermaterialien möglich sind. Ausbesserungsmaterial: Spachtelmasse Spezialkleber Wärmedämmplatten Kleber Seite 8/26 Aufbauanleitung – Nancy / Global... -
Seite 9: Werkzeuge Und Materialien
– Stein- und Metallbohrer in verschiedenen Größen, – Handspritze für Silikonkartuschen, Spülmittel, – mehrere Eimer und Behältnisse, Malerbürste. – eventuell Flex für den Schornsteinanschluss – durchsichtige feste Plastikfolie (Abdeckfolie), – gewünschte Farbe (Dispersionsfarbe). Aufbauanleitung – Nancy / Global Seite 9/26... -
Seite 10: Stellfläche Vorbereiten
Füße des Kamineinsatzes befinden und an denen Auf- lager vorgesehen sind (vgl. hierzu Bild 2-4). Im Bedarfs- fall erstellt die Fa. Kago einen speziellen Fundament- plan, aus dem sowohl die Größe als auch die Lage der notwendigen Punktfundamente zu entnehmen ist. -
Seite 11: Schornsteinanstich
Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. Messen Sie die notwendige Höhe vom Gerät her ab und übertragen Sie diese Höhe auf den Schornstein. -
Seite 12: Schamotteöffnung Ausschneiden
• Pressen Sie das Formteil am Innenrohr an und ver- streichen Sie ausquellenden Kitt. • Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit. Seite 12/26 Aufbauanleitung – Nancy / Global... -
Seite 13: Doppelwandiges Wandfutter Einsetzen
• Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. -formteil mit feinem Schamotte- mörtel außen bündig ein. 8 Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuchten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. Aufbauanleitung – Nancy / Global Seite 13/26... -
Seite 14: Rauchrohr Montieren
Um die Rauchgasdichtigkeit, die Zugfähigkeit und Regelbarkeit Ihrer Ofenanlage zu überprüfen, ist nach Fertigstellung der Verrohrung ein kurzes Probeheizen durchzuführen. • Dichten Sie die Verrohrung bei Bedarf mit Kesselkitt an den Rohrverbindungsstellen nach. Seite 14/26 Aufbauanleitung – Nancy / Global... -
Seite 15: Aufbauschema
2.6 a ufbauscHema 2.6 A ufbAuschemA Bodenplatte Sockelelement Auflager für Kamineinsatz Simsplatte Kamineinsatz Global Seitenelement links Seitenelement rechts Schürzenelement Abdeckplatte 10. Lüftungsgitter Aufbauanleitung – Nancy / Global Seite 15/26... - Seite 16 Nach dem waagerechten Ausrichten der Bodenplatte wird dann das Sockelteil (2) aufgesetzt. Richten Sie dieses so aus, dass die Kanten bündig mit denen der Bodenplatte sind. Platzieren Sie nun das Auflager (3) für den Kamineinsatz Seite 16/26 Aufbauanleitung – Nancy / Global...
-
Seite 17: Aufbau Des Kamins
Sie zum Bohren und Ausstemmen besser an die Wandfläche gelangen. Erstellen Sie nun den Schornsteinanschluss wie in unserer Aufbauanleitung vorgegeben. Entfernen Sie nun die Schmutzreste, die sich durch den Anschluss ergeben haben und säubern Sie die Bodenfläche. Aufbauanleitung – Nancy / Global Seite 17/26... - Seite 18 Bitte achten Sie aus optischen Gründen darauf, dass die Fugen ganz dünn gehalten und dann auch mit dem Kleber verschlossen werden, damit sie später ordentlich überstrichen werden können. Setzen Sie das obere Schürzenteil (8) auf. Seite 18/26 Aufbauanleitung – Nancy / Global...
- Seite 19 Es handelt sich um ein rein optisches Element und Sie können selbst festlegen, wie es Ihnen am besten gefällt. Bringen Sie nun das Deckengitter (10) ein. Nach einer Abtrocknungszeit von nochmals 24 Stunden ist Ihre Feuerstätte dann betriebsbereit. Aufbauanleitung – Nancy / Global Seite 19/26...
-
Seite 20: H Eizen
Heizen mit offener Feuerungstüre ist nicht zulässig und führt nach kurzer Zeit zu Funktionsstörungen durch Rauchgasaustritt aus dem Feuerraum. Lüftungsgitter öffnen Vor Inbetriebnahme Ihrer Ofenanlage müssen die Lüftungsgitter geöffnet werden, um Hitzestaus in Ihrer Ofenanlage zu vermeiden. Seite 20/26 Aufbauanleitung – Nancy / Global... - Seite 21 Brennraum entwickelte Hitze von selbst ab. Je nach Zugfähigkeit Ihres Schornsteins wird allmählich eine Flammenbildung und ein relativ starker Zug in Ihrem Heizgerät einsetzen. Ende des Anheizvorganges Der Anheizvorgang ist abgeschlossen, wenn das Brenn- gut einen ausreichenden Glutstock gebildet hat. Aufbauanleitung – Nancy / Global Seite 21/26...
-
Seite 22: Heizen Im Dauerbetrieb
Heizleistung grundsätzlich über die Holzmenge zu regeln. Um den Verbrennungsvorgang zu drosseln, kann mit dem Verbrennungsluftschieber eine Regulierung vorgenom- men werden. Zu starkes Abdrosseln kann allerdings dazu führen, dass die Keramikglasscheibe beschlägt. (bzw. siehe oben) Seite 22/26 Aufbauanleitung – Nancy / Global... -
Seite 23: Heizbetrieb Beenden
(Schaufel) mittig auf den Rost schieben (falls vorhanden) und ausbrennen lassen. Brennstoffreste und Asche werden dann nur in geringfügiger Menge im Brennraum verbleiben. Hinweis: Ein Kaminbesteck erhalten Sie selbstverständlich auch in Ihrer Kago-Fachausstellung. Aufbauanleitung – Nancy / Global Seite 23/26... -
Seite 24: Kamin Reinigen Und Pflegen
Haushaltstuch unter Zugabe eines gängigen Haushaltsreinigers abge- wischt werden. Überprüfen Sie je nach Nutzungsintensität 1 x jährlich oder Verrohrung reinigen öfter die Verrohrung auf Rußbesatz. Gegebenenfalls ist die Verrohrung zu reinigen. Seite 24/26 Aufbauanleitung – Nancy / Global... -
Seite 25: Anhang
4 Wandfutter 5 Rauchrohr 6 Verbrennungsluft -Hebel 7 Verbrennungsluftzuführung 8 Stellfüße Für die feuerungstechnische Bemessung der Abgasanlage gelten die Werte gemäß nachstehender Tabelle: Bei Nennwärmeleistung Holz Braunkohlebriketts Abgasmassenstrom 11,4 Abgastemperatur ˚C Erforderlicher Förderdruck Aufbauanleitung – Nancy / Global Seite 25/26... -
Seite 26: Gewährleistung
Eine Haftung für solche Abweichungen kann nicht übernommen werden. Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie uns bitte Ihre Ansprüche möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer mit.
