Raumheizer/Kaminofen
Typ „Aqua-Luxury"

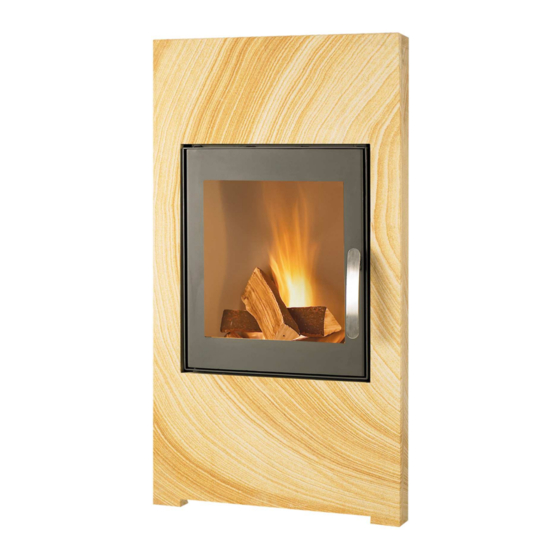

Raumheizer/Kaminofen Typ »Aqua-Luxury«
An unsere Kunden:
Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO-
Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten
technischen Erkenntnissen hergestellt und kontrolliert.
Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den
Selbstaufbau benötigen.
Aufbauanleitung – Aqua-Luxury Seite 1/20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Aqua-Luxury
Inhaltszusammenfassung für Kago Aqua-Luxury
- Seite 1 Typ „Aqua-Luxury“ Raumheizer/Kaminofen Typ »Aqua-Luxury« An unsere Kunden: Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO- Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten. Ausdrücklich weisen wir Sie darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für von uns gelie- ferte Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden. Seite 2/20 Aufbauanleitung – Aqua-Luxury...
-
Seite 3: Inhaltsverzeichnis
3.8 Verbindung Ofen - Schornstein ....................3.9 Anbringen der Steinverkleidung ................... edienungsAnleitung I. g ........................... rundsätzliches II. i ............................. nbetriebnAhme III. r ........................einigung und Artung IV. b ....................eseitigung kleinerer törungen ........................... erätebeschreibung ............................eWährleistung Aufbauanleitung – Aqua-Luxury Seite 3/20... -
Seite 4: Autechnische E Rfordernisse Und B Randschutzvorschriften
(z.B. Steinzeugfliesen oder Kago-Brandschutz Glasplatten- unterlage/Marmor): Vom Feuerraum vorne: mindestens 50 cm. Vom Feuerraum seitlich: mindestens 30 cm. Bei evtl. Rauchrohrführungen durch Holzwände muss eine 20 cm breite, allseitig massive Ummauerung des Rauchrohres vorgenommen werden. 1 Holzbalken 2 Rauchrohr Seite 4/20 Aufbauanleitung – Aqua-Luxury... -
Seite 5: A Ufbauanleitung
Der Kago Raumheizer/Kaminofen »Aqua-Luxury« ist nach EN 13240 geprüft und erfüllt die Anforderungen die- ser Norm mit den Brennstoffen Scheitholz und Braunkohlebriketts. Die für die Bemessung des Schornsteins nach EN 13384 erforderlichen Werte sind: Raumheizer/Kaminofen Modell »Aqua-Luxury«... - Seite 6 Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. 1 Anschlusshöhe und notwendige Öffnung anzeichnen •...
- Seite 7 • Pressen Sie das Formteil am Innenrohr an und ver- streichen Sie ausquellenden Kitt. • Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit. Aufbauanleitung – Aqua-Luxury Seite 7/20...
-
Seite 8: Verbrennungsluftzufuhr
Ihren zuständigen Bezirksschornsteinfegermeister/ Rauchfangkehrermeister einzuschalten. Beim Vorhandensein einer kontrollierten Wohnraum- belüftung ist grundsätzlich darauf zu achten, dass keine gefährlichen Unterdrücke im Raum entstehen dürfen. Es ist dringend zu empfehlen, gegebenenfalls den zuständigen Bezirksschornsteinfegermeister/Rauchfangkehrermeister zu konsultieren. Seite 8/20 Aufbauanleitung – Aqua-Luxury... -
Seite 9: Thermische Ablaufsicherung
Kesseltemperatur des Wärmeerzeugers gesteuerte Einrichtung sein. Achtung! Der Anschluss der thermischen Ablaufsicherung ist zwingend notwendig! Der Kaminofen/Raum- heizer »Aqua-Luxury« darf ohne diese Sicherheits- einrichtung nicht betrieben werden! Hinweis: Für die einwandfreie Funktion der thermischen Ablauf- sicherung muss ein Netzwasserdruck von mindestens 2 bar und maximal 10 bar gewährleistet sein. -
Seite 10: Sicherheitsventil
3.6 Aufstellen des Raumheizers/Kaminofens Nach dem Erstellen des Rauchrohranschlusses reinigen Sie bitte die Stellfläche ordentlich und platzieren Sie dann Ihren Raumheizer/Kaminofen an die vorgesehene Position. Bitte berücksichtigen Sie einen Mindest- abstand von 20 cm zur Wand. Seite 10/20 Aufbauanleitung – Aqua-Luxury... -
Seite 11: Rauchrohr Montieren
Um die Rauchgasdichtigkeit, die Zugfähigkeit und Regelbarkeit Ihrer Ofenanlage zu überprüfen, ist nach Fertigstellung der Verrohrung ein kurzes Probeheizen durchzuführen. • Dichten Sie die Verrohrung bei Bedarf mit Kessel- kitt an den Rohrverbindungsstellen nochmals ab. Aufbauanleitung – Aqua-Luxury Seite 11/20... -
Seite 12: Verbindung Ofen - Schornstein
Probeheizen mit wenig Brennstoff. Dichten Sie die Rauchrohr-Verbindungsstellen mit Kesselkitt nach, falls dieses erforderlich sein sollte. Bitte beachten Sie, dass der Schornsteinanschluss abge- trocknet ist, sodass sich keine Verschiebung des Formteiles oder des Wandfutters mehr ergeben kann. Seite 12/20 Aufbauanleitung – Aqua-Luxury... -
Seite 13: Anbringen Der Sandsteinverkleidung
Bestimmungsort, schrauben Sie die Halteschrauben am Heizgerät mittels eines Gabel- schlüssels fest. Die Hutmuttern dürfen nur handfest angezogen werden, da es sich hier lediglich um eine Kippsicherung handelt. Werkzeug hat hier nichts verloren. Gewindebolzen Aufbauanleitung – Aqua-Luxury Seite 13/20... -
Seite 14: G Rundsätzliches
Dazu ist in der Regel eine Lagerzeit von 2 Jahren an witterungsgeschützter Stelle erforderlich. Feuchtes oder unsachgemäß gelagertes Holz brennt schlecht, raucht stark und erzeugt wenig Wärme. Imprägniertes Holz, Spanplatten, Kunststoffe, Lacke, Küchenabfälle usw. dür- fen aus Gründen des Umweltschutzes nicht verbrannt werden. Seite 14/20 Aufbauanleitung – Aqua-Luxury... -
Seite 15: Nbetriebnahme
Bitte achten Sie aus diesem Grund immer darauf, die gewünsch- te Heizleistung grundsätzlich über die Holzmenge zu regeln. Um den Verbrennungsvorgang zu drosseln, kann mit dem Verbrennungsluftschieber eine Regulierung vorgenommen werden. Zu starkes Abdrosseln kann allerdings dazu führen, dass die Keramikglasscheibe beschlägt. Aufbauanleitung – Aqua-Luxury Seite 15/20... -
Seite 16: R Einigung Und W Artung
• Türdichtung auf Risse, Abrieb überprüfen • Oberluft prüfen, ob Scheibenspülung vorhanden Schamotte gebrochen Schamotte gebrochen • Risse in den Schamotteplatten beeinträchtigen grund- sätzlich nicht die Funktion des Gerätes und stellen somit keinen Mangel dar. Seite 16/20 Aufbauanleitung – Aqua-Luxury... -
Seite 17: G Erätebeschreibung
Inhalt Kesselwasser (ltr.) 30 - 32 für die Verbrennung von Scheitholz zugelassen Betriebstemperatur (°C) 50-90 und entspricht den neusten Prüfungen nach DIN Zulässiger Betriebsdruck (bar) Gewicht (kg) 160 - 230 13240 als auch DIN PLUS. Aufbauanleitung – Aqua-Luxury Seite 17/20... - Seite 18 200 kg Brennstoffe Scheitholz, Braunkohlebriketts Seite Hauptluft (Primärluft/Sekundärluft) Ablauf für Entleerung Rückseite Bedienungselemente 1 Prallplatte 2 Glasscheibe 3 Feuerraum 4 Türgriff Vorlauf Rücklauf Eingang Ausgang 5 Aschekasten (Heizung) (Heizung) (Thermische (Thermische Ablaufsicherung) Ablaufsicherung) 6 Schieber Primärluft/Sekundärluft Seite 18/20 Aufbauanleitung – Aqua-Luxury...
-
Seite 19: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-... - Seite 20 Kago-Zentrale Pyrbaumer Straße 1 - 7 92353 Postbauer - Heng Tel.: 0 91 88 - 92 00 oder 0800 - 4 14 28 00 Fax: 0 91 88 - 920 130 www.kago.de Seite 20/20 Aufbauanleitung – Aqua-Luxury...
