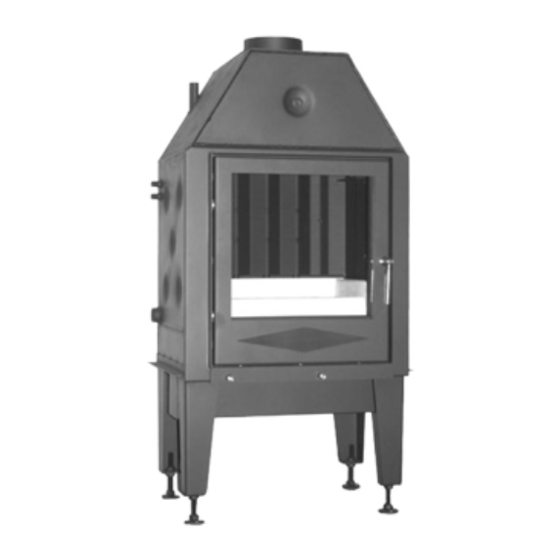

Kamineinsatz »Jumbo«
z. B. Modell »Garda« mit Kamineinsatz JUMBO
z. B. Modell »Milano« mit Kamineinsatz JUMBO
An unsere Kunden:
Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO-
Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten-
technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die
Sie für den Selbstaufbau benötigen. Auf Wunsch senden wir Ihnen gern zur zu-
sätzlichen Information ein Video mit praktischen Tipps und allgemeinen
Erläuterungen zur Montage und Inbetriebnahme Ihres Kamins zu. Bitte ver-
wenden Sie die Aufbauanleitung in Verbindung mit der Ihnen überlassenen
Werkplanzeichnung.
Aufbauanleitung – Jumbo Seite 1/35
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Jumbo
Inhaltszusammenfassung für Kago Jumbo
- Seite 1 B. Modell »Garda« mit Kamineinsatz JUMBO z. B. Modell »Milano« mit Kamineinsatz JUMBO An unsere Kunden: Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO- Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten- technischen Erkenntnissen hergestellt und kontrolliert.
-
Seite 2: Inhaltsverzeichnis
2.15 Kamin verputzen ..........................27 2.16 Warmhaltefach einbauen ....................... 27 ............................... 28 eizen Inbetriebnahme ..........................28 Heizen im Dauerbetrieb ........................30 Heizbetrieb beenden ........................32 Kamin reinigen und pflegen ......................32 ............................. 34 erätebeSchreibung ............................35 ewährleiStung Seite 2/35 Aufbauanleitung – Jumbo... -
Seite 3: Icherheitsvorschriften
1.1 w ichtige inweiSe und beStimmungSgemäSSe erwendung Vor Montage und Inbetriebnahme Ihres KAGO-Kamins sind die folgenden Sicherheits- und Aufbauhinweise sorgfältig zu lesen und zu beachten. Nur so werden Sie in der Lage sein, Ihren Heizkamin fachgerecht selbst aufzu- bauen und gefahrlos in Betrieb zu nehmen. -
Seite 4: Warnhinweise Und Symbole
• Prüfen Sie, ob sich in der Stellwand im Bereich Ihrer Kaminanlage brennbare Teile (z.B. Holzbalken) oder wärmeleitende Metallteile (z.B. Stahl / Stahlbeton- stützen), schwer entflammbare Baustoffe (z.B. Holz- beton, Gipskarton) oder Versorgungs- oder Elektro- leitungen befinden. Seite 4/35 Aufbauanleitung – Jumbo... -
Seite 5: Ummauerung Von Rauchrohrdurchführungen
Achtung! Entfernen bzw. schützen Sie gefährdete Teile. Wenden Sie sich im Zweifelsfall an die Firma Kago bzw. an den für Sie zu- ständigen Schornsteinfegermeister. Schützen Sie brennbare Teile im Stellbe- reich gegen Erwärmung durch Aufstellen Bild 1-1 vollflächige Brandschutzwand... - Seite 6 Sie hier mit Ihrem Lüftungsbauer und dem zu- ständigen Bezirksschornsteinfegermeister. Es ist notwendig, dass Vorkehrungen getroffen wer- den, die das Auftreten gefährlicher Unterdrücke im gemeinsamen Betrieb ausschließen. Konsultieren Sie dafür Ihren zuständigen Bezirksschornsteinfeger- meister. Seite 6/35 Aufbauanleitung – Jumbo...
-
Seite 7: Aminaufbau
Die Ofenbauteile sind zum Teil sehr schwer. Kalkulieren Sie deshalb für den Transport und den Aufbau mindestens zwei erwachsene Personen. Berücksichtigen Sie bitte, dass bei Natur- und Kachel- Farbnuancen von Naturmaterialien materialien geringe Farbnuancen im Vergleich zu den Mustermaterialien möglich sind. Aufbauanleitung – Jumbo Seite 7/35... -
Seite 8: Werkzeuge Und Materialien
– kleine Holzkeile – Haftputz und Putzgewebe – Falls eine Schürze zur Ausführung kommt: Porenbeton- steine 5 cm stark – lose Steinwolle Feuerklasse A1 – ggf. Silikon (hitzebeständig bis 130 ºC) – durchsichtige feste Plastikfolie (Abdeckfolie) Seite 8/35 Aufbauanleitung – Jumbo... -
Seite 9: Aufbauschema (Beispiel)
Naturstein. Den genauen Aufbau Ihrer Kaminanlage der Verschiedenartigkeit der Kago-Heizkamine bestimmen Sie auf der Grundlage Ihrer Werkpläne (über 1000 Variationen) sind diese Bilder lediglich und der sonstigen zur Verfügung gestellten Pläne als Aufbauschemen zu verstehen. und Unterlagen. Aufbauanleitung – Jumbo Seite 9/35... -
Seite 10: Stellfläche Vorbereiten
Füße des Kamineinsatzes befinden und an denen Auf- lager vorgesehen sind (vgl. hierzu Bild 2-4). Im Bedarfs- fall erstellt die Fa. Kago einen speziellen Fundament- plan, aus dem sowohl die Größe als auch die Lage der notwendigen Punktfundamente zu entnehmen ist. -
Seite 11: Schornsteinanstich
Hier ist nur die Größe des Wandfutters vorsichtig auszu- stemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. 1 Anschlusshöhe und notwendige Öffnung anzeichnen •... -
Seite 12: Schamotteöffnung Ausschneiden (Oder Ausbohren)
• Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. - formteil mit feinem Schamotte- mörtel außen bündig ein. 8 Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuchten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. Seite 12/35 Aufbauanleitung – Jumbo... -
Seite 13: Sockelverlauf Anreißen
Sie muss vor Beginn der weiteren Ofen- 4 Sockel 5 cm aufbauarbeiten innen am Sockel entlang abgeschnitten zurückgesetzt werden, damit sie später entfernt werden kann. Außen wird die Folie erst nach Fertigstellung der gesamten Aufbauarbeiten abgeschnitten. Aufbauanleitung – Jumbo Seite 13/35... -
Seite 14: Ofenstellwand Dämmen
Mauerfläche jeweils bis zur Unterkante der oberen Ab- deckplatte (bis Unterkante der Promatplatte in der Schürze Bild 2-7 Dämmung des Ofenmauerwerkes bzw. im Bereich des Wandanschlusses bei Kuppeln) voll- 1 Rauchrohr-Durchführung flächig in gleicher Weise herzustellen. 2 Auflager 3 Dämmplatten Seite 14/35 Aufbauanleitung – Jumbo... -
Seite 15: Sockel Aufstellen
Heizgerät anschließen. Der Kamineinsatz besitzt zwei Stutzen, einen rechts und einen links. Stecken Sie zuerst das Zusatzteil und danach das Flexrohr auf. Achtung! Nässen Sie alle Teile vor dem Vermauern gut ein. Aufbauanleitung – Jumbo Seite 15/35... -
Seite 16: Umluftgitter In Die Sockelteile Montieren (Falls Vorhanden /Vorgesehen)
Porenbetonstein verwenden. • Stellen Sie mit dem Fuchsschwanz oder der Stichsäge nach Bedarf die Auflagesteine in den Abmessungen 10x10 cm in passender Höhe her. • Montieren Sie die Auflagesteine im Abstand von ca. 30 cm. Seite 16/35 Aufbauanleitung – Jumbo... -
Seite 17: Sockel Und Untersims Montieren
Feuchtverarbeitung entsprechend mehr Haftputz aufzutragen. Achtung! Damit im späteren Betrieb keine thermischen Ver- spannungen entstehen, muss der fertige senkrechte Abstand zwischen Untersims und Winkelrahmen etwa „Fingernagelbreite“ (ca. 1 mm, optisch aufliegend) be- tragen. Aufbauanleitung – Jumbo Seite 17/35... -
Seite 18: Kamineinsatz Positionieren
2.10 K amineinsatz positionieren 2.10 K AmineinSAtz poSitionieren Nachfolgende Bilder zeigen den Kamineinsatz Jumbo/ Garanta, die Handlungsschritte gelten jedoch für alle Kamineinsatztypen. 1 Kamineinsatz genau positionieren • Rücken Sie den Kamineinsatz so an den Untersims heran, dass der untere horizontale Winkelrahmen ca. -
Seite 19: Rauchrohr Montieren
2 Probeheizen Um die Rauchgasdichtigkeit, die Zugfähigkeit und Regelbarkeit Ihrer Ofenanlage zu überprüfen, ist nach Fertigstellung der Verrohrung ein kurzes Probeheizen durchzuführen. • Dichten Sie die Verrohrung bei Bedarf mit Kesselkitt an den Rohrverbindungsstellen nach. Aufbauanleitung – Jumbo Seite 19/35... -
Seite 20: Befestigung Der Kachel-/Steinteile Vorbereiten
Weise durch Zusammendrehen der aus beiden Bauteilen herausragenden Drahtenden. • Zwicken Sie überstehende Drahtenden ab. Den Rest drücken Sie in die Fugen. Bild 2-8 Wandanschluss, Drähte befestigen 1 Stahlnagel 2 Verbindungsdrähte 3 Kachel-/Steinteile Seite 20/35 Aufbauanleitung – Jumbo... -
Seite 21: Stoßfuge Füllen
• Geben Sie umlaufend feinen Schamottemörtel auf die Oberkante des Kachel - / Steinmantels. • Setzen Sie – soweit vorhanden und vorgesehen – den Zwischen - oder Abdecksims bzw. Klinker-/Feuersturz auf. Stellen Sie, falls notwendig, eine Stütze darunter. Aufbauanleitung – Jumbo 21/35... -
Seite 22: Horizontalfuge Von Schamottemörtelresten Befreien
Sie in diesem Fall immer die um 1 cm kleineren Gitter. Verwechseln Sie die Gitter nicht, da Sie ansonsten die darüberliegende nächste Abdeckplatte nicht mehr aufsetzen können, wenn das Gitter über die Kachelfläche nach oben hinausragt. Seite 22/35 Aufbauanleitung – Jumbo... - Seite 23 Oberkante 1 cm über dem Holzbalken abschließt. • Legen Sie darauf die mitgelieferte Protektorschiene so, wie aus nebenstehendem Bild 2-10 ersichtlich. Der Holzbalken erhält dadurch rundum die erforder- liche Hinterlüftung. Aufbauanleitung – Jumbo Seite 23/35...
-
Seite 24: Schürze Aufbauen
Die Lüftungsgitter bzw. - kacheln sollen zur Zimmer- decke einen Mindestabstand von 50 cm haben. Erfolgt eine Verrohrung im Bereich der Schürze, muss die mitgelieferte Promatabdeckplatte oberhalb der Lüftungs- gitter in das Porenbetonmauerwerk der Schürze einge- mauert werden. Seite 24/35 Aufbauanleitung – Jumbo... -
Seite 25: Unterputz Aufbringen (Bei Porenbetonschürze)
Ihrer Kaminanlage entschieden haben, wird dieser eben- falls jetzt auf die Abdeckplatte bzw. auf den Obersims in feinem Schamottemörtel aufgesetzt und entsprechend verputzt. Bei geputzten Anlagen werden die Schamotte Bauelemente wie in diesem Kapitel von Punkt 1 bis 9 beschrieben montiert. Aufbauanleitung – Jumbo 25/35... -
Seite 26: Kamin Verfugen
Wand und Kachelfläche mit Silikon aus (nicht bei Putzflächen). • Tauchen Sie, nachdem die Silikonfuge ausgespritzt ist, einen Finger in Geschirrspülmittel und streichen die Silikonfuge sauber ab. Das Geschirrspülmittel verhindert, dass Silikon am Finger kleben bleibt. Seite 26/35 Aufbauanleitung – Jumbo... -
Seite 27: Warmhaltefach Einbauen
Lüftungsgitter befestigt. • Legen Sie den Lochblechboden mit der offenen Seite am Innenwinkel des Lüftungsgitterrahmens an. • Bohren Sie die zwei Laschen links und rechts an und befestigen sie diese mit Blechschrauben am Lüftungs- gitterrahmen. Aufbauanleitung – Jumbo Seite 27/35... -
Seite 28: H Eizen
Heizen mit offener Feuerungstüre ist nicht zulässig und führt nach kurzer Zeit zu Funktionsstörungen durch Rauchgasaustritt aus dem Feuerraum. Lüftungsgitter öffnen Vor Inbetriebnahme Ihrer Ofenanlage müssen die Lüftungsgitter geöffnet werden, um Hitzestaus in Ihrer Ofenanlage zu vermeiden. Seite 28/35 Aufbauanleitung – Jumbo... - Seite 29 • Legen Sie nahe der Rückwand Zündwürfel bzw. Anzünder in den Brennraum. • Legen Sie auf den Zündwürfel bzw. Anzünder mehrere Scheithölzer quer liegend auf. Der Brennraum kann auf ein Drittel der Höhe gefüllt werden. • Verschließen Sie die Feuerraumtüre. Aufbauanleitung – Jumbo Seite 29/35...
-
Seite 30: Heizen Im Dauerbetrieb
Auerbetrieb Brennstoff und Flammenbild Nach erfolgreichem Anheizvorgang (das heißt, das Brenn- gut hat einen Glutstock gebildet) beginnt das Heizen im Dauerbetrieb. Die Bezeichnungen der Bedienelemente des Kago Kamineinsatzes finden Sie im Anhang. Erreichen einer langen Dauerbrandfähigkeit empfehlen wir als Brennstoffzugabe Holzbriketts als Glutstockhalter. - Seite 31 • öffnen Sie zunächst kurzzeitig den Verbrennungsluft- schieber, • öffnen Sie dann die Feuerraumtüre, • legen Sie neuen Brennstoff quer auf und schließen Sie die Feuerraumtüre wieder. • Regeln Sie nach dem Anbrennen des Brenngutes den Abbrand durch den Verbrennungsluftschieber. Aufbauanleitung – Jumbo Seite 31/35...
-
Seite 32: Heizbetrieb Beenden
Wir empfehlen, vor jedem erneuten Anheizen im kalten Zustand des Heizgerätes die hochwertige Keramikglas- scheibe zu reinigen, damit Sie das schöne Flammenspiel ungetrübt beobachten können. Hierzu ist der Kago- Spezialglasreiniger geeignet. Bei hartnäckiger Verschmut- zung können Sie auch einen Haushaltsscheuerschwamm oder Abzieher zu Hilfe nehmen. - Seite 33 Verrohrung zu reinigen. Achung! Wichtig!! Halten Sie sich beim Aufbau Ihres Kamineinsatzes „Jumbo“ unbedingt an das Ihnen von uns überlassene Einbauschema. Sollte es sich im Schadensfall zeigen, dass Sie nicht nach unserer Vorgabe gearbeitet haben, können wir in Bezug auf einen eventuellen Schaden keine Gewährleistungs-...
-
Seite 34: K Amineinsatz J Umbo
Holz, Braunkohle Bedienungselemente 1 Abgasstutzen 2 Wasser- und Sicherheitsanschlüsse 3 Ablauf 4 Zulauf 5 Rücklauf 6 Sekundärluft-Drehknopf 7 Primärluft-Schiebeknopf (Aufsicht) 11 Prallplatten 8 Verbrennungsluftstutzen 9 Türgriff aus Wärmekollit mit U-Schiene 10 Feuerraumtür an der Vorderkante Seite 34/35 Aufbauanleitung – Jumbo... -
Seite 35: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten ® Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantie- leistungen zu erbringen hat, teilen Sie uns bitte Ihre Ansprüche möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufriedenstellenden Abwicklung bei.
