Kago Boston Aufbau- Und Bedienungsanleitung
Inhaltsverzeichnis
R
/K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

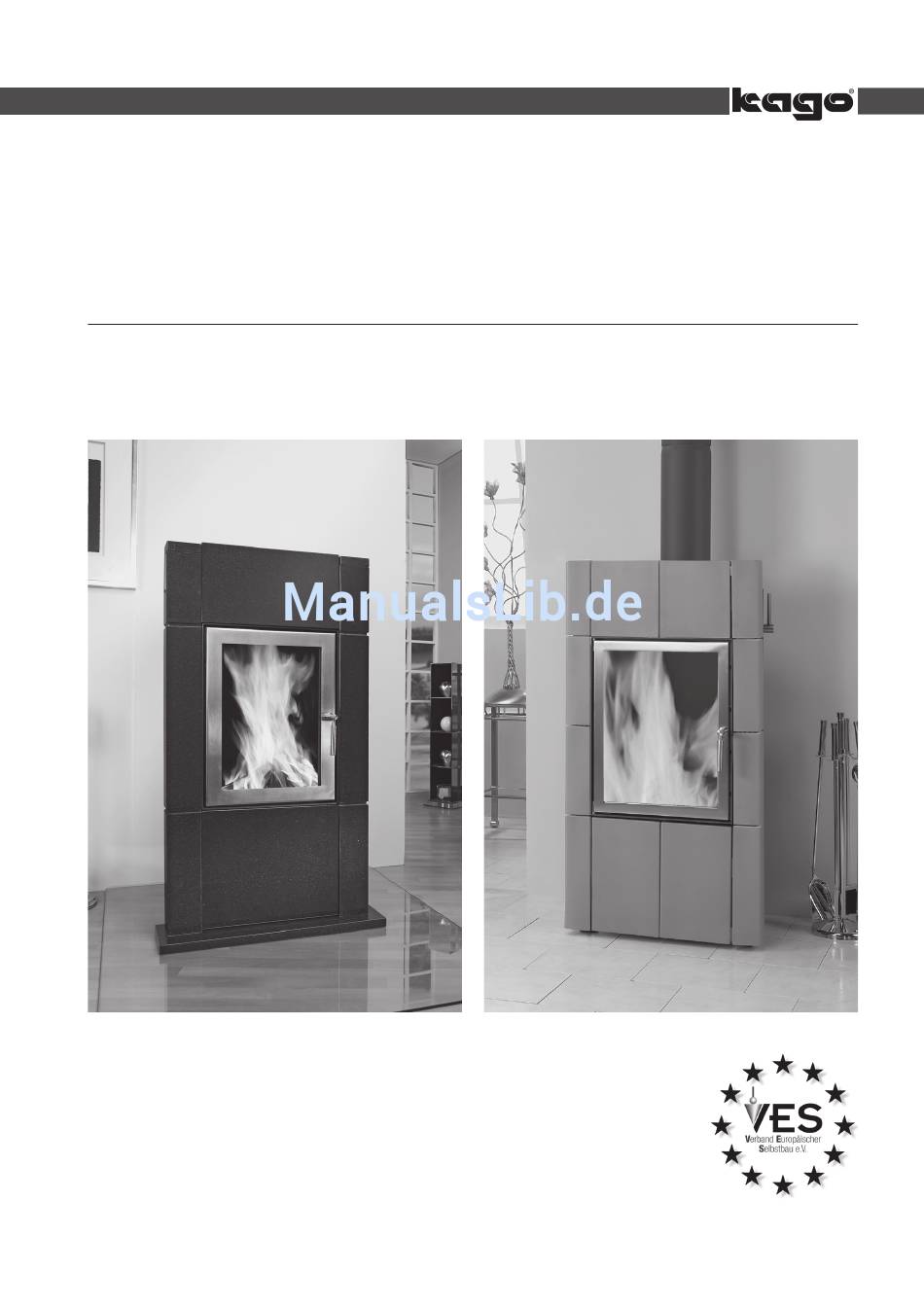

Raumheizer/Kaminofen
Typ »Boston«
Typ »Boston« mit Granitverkleidung

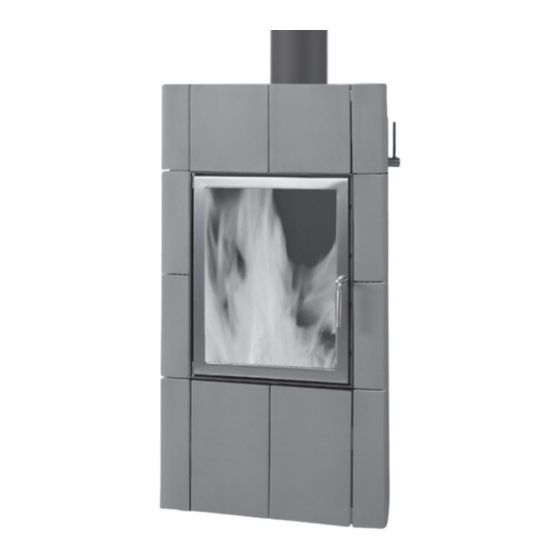

Typ »Boston« mit Kachelverkleidung
An unsere Kunden:
Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO-
Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten
technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Boston Seite 1/22
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Boston
Inhaltszusammenfassung für Kago Boston
- Seite 1 Typ »Boston« mit Granitverkleidung Typ »Boston« mit Kachelverkleidung An unsere Kunden: Die Öfen und Kamine von KAGO sind für den Selbstbau konzipiert. Alle KAGO- Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Fenster) nicht über genügend Verbrennungsluft verfügen oder bei denen aufgrund von vorhandenen Entlüftungsanlagen Unterdrücke entstehen können. Der Raumheizer/Kaminofen Boston ermöglicht den Betrieb bis zu Unterdrücken von -20 Pa. Er ist nur für den Betrieb mit den Brennstoffen Holz und Braun- kohlenbriketts vorgesehen.
-
Seite 3: Inhaltsverzeichnis
3.5 Verbindung Ofen - Schornstein ....................3.6 Anbringen der Kachel- bzw. Steinverkleidung ..............edienungsAnleitung I. g ............................. rundsätzliches II. i ............................nbetriebnAhme III. r ........................einigung und Artung IV. b ....................... eseitigung kleinerer törungen ............................erätebeschreibung ............................. eWährleistung Aufbauanleitung – Boston Seite 3/22... -
Seite 4: A Ufbauanleitung
(z.B. Steinzeugfliesen oder Kago-Brandschutz Glasplatten- unterlage/Granit): Vom Feuerraum vorne: mindestens 50 cm. Vom Feuerraum seitlich: mindestens 30 cm. Bei evtl. Rauchrohrführungen durch Holzwände muss eine 20 cm breite, allseitig massive Ummauerung des Rauchrohres vorgenommen werden. 1 Holzbalken 2 Rauchrohr Seite 4/22 Aufbauanleitung – Boston... -
Seite 5: G Rundlegende F Estlegungen
Der Kago Raumheizer/Kaminofen »Boston« ist nach EN 13240 geprüft und erfüllt die Anforderungen die- ser Norm mit den Brennstoffen Scheitholz und Braunkohlebriketts. Die für die Bemessung des Schornsteins nach EN 13384 erforderlichen Werte sind: Raumheizer/Kaminofen Modell »Boston«... - Seite 6 Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. 1 Anschlusshöhe und notwendige Öffnung anzeichnen •...
- Seite 7 • Pressen Sie das Formteil am Innenrohr an und ver- streichen Sie ausquellenden Kitt. • Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit. Aufbauanleitung – Boston Seite 7/22...
-
Seite 8: Verbrennungsluftzufuhr
Ihren zuständigen Bezirksschornsteinfegermeister/ Rauchfangkehrermeister einzuschalten. Beim Vorhandensein einer kontrollierten Wohnraum- belüftung ist grundsätzlich darauf zu achten, dass keine gefährlichen Unterdrücke im Raum entstehen dürfen. Es ist dringend zu empfehlen, gegebenenfalls den zuständigen Bezirksschornsteinfegermeister/Rauchfangkehrermeister zu konsultieren. Seite 8/22 Aufbauanleitung – Boston... -
Seite 9: Aufstellen Des Raumheizers/Kaminofens
Die Schrauben dürfen jedoch nicht zu fest angezogen werden, um im spä- teren Betrieb Schäden durch Erhitzung und Materialausdehnung zu vermeiden. Ziehen Sie die Schrauben genau so fest an, dass die Rohr- teile wieder dicht aneinander liegen. Aufbauanleitung – Boston Seite 9/22... -
Seite 10: Verbindung Ofen - Schornstein
Probeheizen mit wenig Brennstoff. Dichten Sie die Rauchrohr-Verbindungsstellen mit Kesselkitt nach, falls dieses erforderlich sein sollte. Bitte beachten Sie, dass der Schornsteinanschluss abge- trocknet ist, sodass sich keine Verschiebung des Formteiles oder des Wandfutters mehr ergeben kann. Seite 10/22 Aufbauanleitung – Boston... -
Seite 11: Anbringen Der Kachel- Bzw. Steinverkleidung
Hinweis: Die Befestigungen für die Kachel- bzw. Steinteile sind so gearbeitet, dass eventuelle kleine Maßtoleranzen aus- geglichen werden können. a) Raumheizer/Kaminofen Boston mit Kachelver- kleidung (siehe Seite 20) • Hängen Sie die linke seitliche Kachelverkleidung (1) in die Befestigung ein. -
Seite 12: Anbringen Der Sandsteinverkleidung
Bestimmungsort, schrauben Sie die Halteschrauben am Heizgerät mittels eines Gabel- schlüssels fest. Die Hutmuttern dürfen nur handfest angezogen werden, da es sich hier lediglich um eine Kippsicherung handelt. Werkzeug hat hier nichts verloren. Gewindebolzen Seite 12/22 Aufbauanleitung – Boston... -
Seite 13: G Rundsätzliches
Verbrennungsluft mit Hilfe des Schornsteinzuges in die Feuerstätte hineingesaugt. Die Primärluft wird über den Ascherost in den auf ihm liegenden Brennstoff geleitet; die Sekundärluft wird über einen Spalt im oberen Bereich der Feuerraumtür dem Abgasstrom zugeführt, um eine Nachverbrennung zu erreichen. Aufbauanleitung – Boston Seite 13/22... - Seite 14 Holz brennt schlecht, raucht und bringt kaum Wärme. Imprägniertes Holz, Spanplatten, Kunststoffe, Lacke, Küchenabfälle usw. würden nicht nur die Umwelt verunreinigen, sondern auch zu Schäden aufgrund ungeeigneter Temperaturen an der Feuerstätte und der Abgasanlage führen. Frischluftkanal Seite 14/22 Aufbauanleitung – Boston...
-
Seite 15: Nbetriebnahme
Wenn der Brennstoff bis zur Glutphase niedergebrannt ist, ist dies der richtige Zeitpunkt zum Nachlegen. Erfolgt keine weitere Brennstoffzugabe, können Sie die Glut, nachdem keine Flammen mehr sichtbar sind, durch weitgehendes Schließen der Lüftungsöffnungen länger halten. Aufbauanleitung – Boston Seite 15/22... - Seite 16 Hinweis: Beim erstmaligen Befeuern Ihres Raumheizers/ Kaminofens ist eine gewisse Geruchsentwicklung nicht auszuschließen. Sie ist auf den Schutz- Farbanstrich von Verrohrung und Heizeinsatz zurück zu führen. Nach mehrmaligem Heizen klingt die Geruchsentwicklung von selbst ab. Seite 16/22 Aufbauanleitung – Boston...
-
Seite 17: R Einigung Und W Artung
• Türdichtung auf Risse, Abrieb überprüfen • Oberluft prüfen, ob Scheibenspülung vorhanden Schamotte gebrochen Schamotte gebrochen • Risse in den Schamotteplatten beeinträchtigen grund- sätzlich nicht die Funktion des Gerätes und stellen somit keinen Mangel dar. Aufbauanleitung – Boston Seite 17/22... -
Seite 18: G Erätebeschreibung
Maße (B x T x H) 64 x 48 x 120 cm Gewicht ca. 190 kg Brennstoffe Scheitholz, Braunkohlebriketts Bedienungselemente 1 Warmluftaustrittsöffnung 2 Verbrennungslufthebel 3 Prallplatte 4 Glasscheibe 5 Feuerraum 6 Türgriff 7 Aschekasten 8 Verbrennungsluftzuführung Raumheizer/Kaminofen »Boston« Seite 18/22 Aufbauanleitung – Boston... - Seite 19 A u m h e i z e r A m i n o f e n o s t o n o h n e e r k l e i d u n g Warmluftaustrittsöffnung Feuerraumtür Verbrennungslufthebel Verbrennungsluftzuführung Aufbauanleitung – Boston Seite 19/22...
- Seite 20 A u m h e i z e r A m i n o f e n o s t o n m i t A c h e lv e r k l e i d u n g Seite 20/22 Aufbauanleitung – Boston...
- Seite 21 A u m h e i z e r A m i n o f e n o s t o n m i t r A n i t v e r k l e i d u n g Aufbauanleitung – Boston Seite 21/22...
-
Seite 22: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-...
