R
/ K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

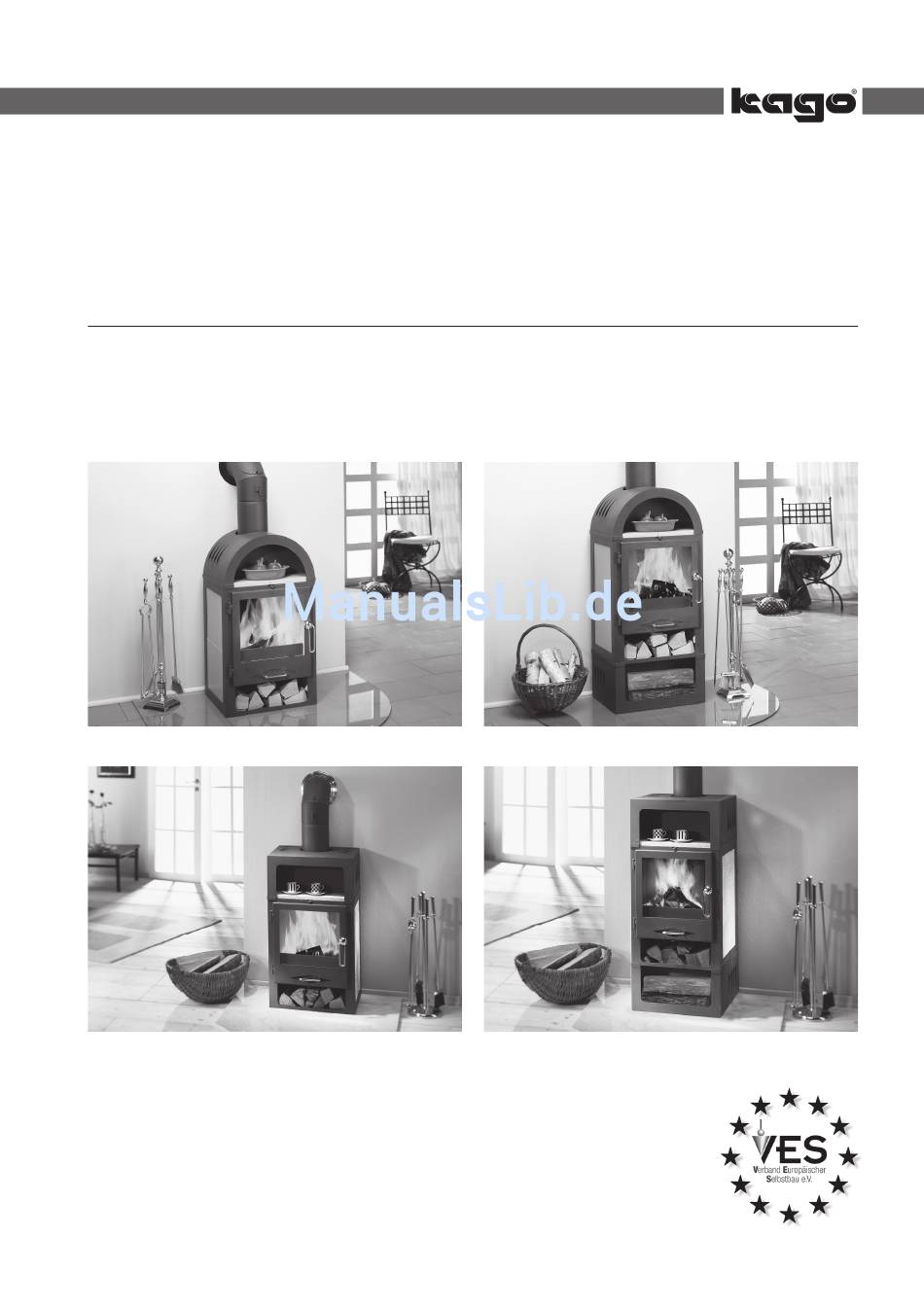

Raumheizer / Kaminofen
Typ »Gießen I + II«
Typ »Koblenz I + II«
Raumheizer /Kaminofen »Gießen I«
Raumheizer /Kaminofen »Koblenz I«
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Raumheizer/Kaminofen »Gießen II«
Raumheizer/Kaminofen »Koblenz II«
Aufbauanleitung – Gießen I + II, Koblenz I+ II Seite 1/24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Gießen I
Inhaltszusammenfassung für Kago Gießen I
- Seite 1 Raumheizer /Kaminofen »Koblenz I« Raumheizer/Kaminofen »Koblenz II« An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde! Wir gratulieren Ihnen zu Ihrem Raumheizer/Kaminofen, der zur Beheizung Ihres Wohnraumes mit den Brennstoffen Scheitholz und Braunkohlebriketts vorgesehen ist. Sowohl die beigefügte Aufbauanleitung als auch die Bedienungsanleitung haben die Aufgabe, Ihnen alle die Kenntnisse zu vermitteln, die zu einem fachgerechten Aufbau und zu einer ordnungsgemäßen Bedienung erforderlich sind.
-
Seite 3: Inhaltsverzeichnis
nhaltsveRzeichnis n H A lt s v e r z e i c H n i s ufbAuAnleitung ........................... llgemeine inweise ......................rundlegende estlegungen ..........AutecHniscHe rfordernisse und rAndscHutzvorscHriften ..........................ufbAubescHreibung 4.1 Schornsteinanstich ........................4.2 Verbrennungsluftzufuhr ......................4.3 Aufstellen des Raumheizers/Kaminofens ................ -
Seite 4: Llgemeine H Inweise
Der Raumheizer/Kaminofen und die Abgasanlage, über welche die in der Feuerstätte erzeugten Abgase abgeleitet werden, müssen eine funktionelle Einheit darstellen. Zur Bemessung der Abgasanlage stehen Ihnen die Firma KAGO und Ihr Bezirksschornsteinfegermeister/ Rauchfangkehrermeister zur Verfügung. rundlegende estlegungen 2.1 Der Raumheizer/ Kaminofen ist nach EN 13240 geprüft und erfüllt die Anforderungen dieser Norm mit den... -
Seite 5: Autechnische E Rfordernisse Und B Randschutzvorschriften
ufbauanleitung 2.5 Es ist sicherzustellen, dass die Feuerstätte genü- gend Verbrennungsluft erhält. Auch diesbezüglich ist dringend das rechtzeitige Einschalten des zustän- digen Schornsteinfegers/ Rauchfangkehrers erforder- lich (siehe auch Punkt 3.6) AutecHniscHe rfordernisse und rAndscHutzvorscHriften 3.1 Die Feuerstätte muss auf tragfähigem Untergrund aufgestellt werden;... -
Seite 6: A Ufbaubeschreibung In Der A Rbeitsschritte
Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Die Firma Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. Seite 6/24 Aufbauanleitung – Gießen I+II, Koblenz I+II... - Seite 7 ufbauanleitung 1 Anschlusshöhe und notwendige Öffnung anzeichnen • Stellen Sie Ihren Ofenkörper auf eine gerade Fläche. • Stecken Sie das bestellte Rauchrohrset in der ge- wünschten Form auf Ihren Raumheizer/Kaminofen. • Nehmen Sie die genaue Anschlusshöhe ab. • Zeichnen Sie dieses Höhenmaß exakt an Ihren Schornstein an und beginnen Sie nun mit der Er- stellung des Rauchrohranschlusses.
- Seite 8 ufbauanleitung 4 Schamotteöffnung ausschneiden (oder ausbohren) • Schneiden Sie die angezeichnete Kreisfläche wie in nebenstehendem Bild dargestellt mit einer Flex aus. Alternativ können Sie die Öffnung auch mit der Bohr- maschine ausbohren: • Bohren Sie entlang der angezeichneten Kreislinie in kleinen Abständen vorsichtig Loch neben Loch.
-
Seite 9: Verbrennungsluftzufuhr
ufbauanleitung 7 Doppelwandiges Wandfutter einsetzen • Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. -formteil mit feinem Schamotte- mörtel außen bündig ein. 8 Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuch- ten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. -
Seite 10: Aufstellen Des Raumheizers/Kaminofens
ufbauanleitung 4.3 Aufstellen des Raumheizers / Kaminofens Gießen I / Koblenz I Nach dem Erstellen des Rauchrohranschlusses reinigen Sie bitte die Stellfläche ordentlich. Modellvarianten Gießen I / Koblenz I: Die Kaminöfen Gießen I und Koblenz I beinhalten den gleichen Grundkörper. Der Unterschied liegt nur in dem oben aufgesetzten Kopfteil. - Seite 11 ufbauanleitung • Schieben Sie die einzelnen Kachelteile vorsichtig von oben nach unten in die seitlich vorhandenen Öffnungen. Achten Sie darauf, dass dabei die Oberflächen der empfindlichen Teile nicht verkratzt werden und die Verkleidungsteile nur spannungsfrei eingesetzt werden dürfen. Aufbauanleitung – Gießen I+ II, Koblenz I + II Seite 11/24...
-
Seite 12: Aufstellen Der Modellvarianten Gießen Ii / Koblenz
ufbauanleitung • Nach dem Einbringen der Verkleidungsteile können Sie die beiden Einlegeböden für das Warmhaltefach auflegen • Setzen Sie nun das Kopfteil bündig auf den Ofenkörper auf. • Stecken Sie die Rauchrohrführung auf und schließen Sie den Kaminofen wie nachfolgend unter Punkt 4.3 beschrieben an das bereits gesetzte Wandfutter an. - Seite 13 ufbauanleitung • Setzen Sie den Ofenkörper bündig auf den Unterbau auf. • Stecken Sie die Rauchrohrführung auf und schlie- ßen Sie den Raumheizer/ Kaminofen wie nachfolgend unter Punkt 4.3 beschrieben an das bereits gesetzte Wandfutter an. • Stellen Sie sicher, dass das Rauchrohr in das einge- setzte Wandfutter mindestens 5 cm hineinragt.
-
Seite 14: Rauchrohr Montieren
ufbauanleitung 4.4 Rauchrohr montieren Nebenstehendes Bild gibt Ihnen einen Überblick über die wichtigsten Bauteile für die Montage der Rohre. Rauchrohre aufstecken Rosette Rauchrohr Wandfutter • Platzieren Sie den Raumheizer/Kaminofen an der entsprechenden Stelle. • Stecken Sie die Rauchrohre bis zum Wandfutter ineinander (je nach Anschlussvariante). -
Seite 15: Verbindung Ofen - Schornstein
ufbauanleitung 4.5 Verbindung Ofen – Schornstein • Der Anschluss des Raumheizers/ Kaminofens erfolgt von hinten oder von der Oberseite des Ofens aus. • Nehmen Sie die Verrohrung und schließen Sie Ihren Raumheizer/ Kaminofen am vorbereiteten Schorn- steinanschluss an. • Stellen Sie sicher, dass das Rauchrohr in das einge- setzte Wandfutter mindestens 5 cm hineinragt. -
Seite 16: B Edienungsanleitung 1 A Llgemeines
edienungsanleitung e d i e n u n g s A n l e i t u n g llgemeines 1.1 Vor dem Heizbetrieb sollte der Betreiber der Feuerstätte die Bedienungsanleitung eingehend stu- dieren. 1.2 Nach längerer Stillstandzeit muss zunächst geprüft werden, ob Auftrieb im Schornstein/ Rauchfang vor- handen ist (z. -
Seite 17: I Nbetriebnahme
edienungsanleitung nbetriebnAHme 3.1 Der Raumheizer/Kaminofen darf nur mit geschlos- sener Feuerraumtür betrieben werden. 3.2 Nach vollständigem Öffnen aller Verbrennungsluft- regler erfolgt das Anheizen mit einer geringen Men- ge Kleinholz und Papier, ggf. mit Holzanzünder. 3.3 Nach vollständigem Brennen des Holzes muss die für die Nennwärmeleistung der Zeitbrand-Feuerstätte von 7 kW maßgebende Brennstoffmenge mittig auf den Rost aufgelegt werden. -
Seite 18: R Einigung Und W Artung
edienungsanleitung einigung und Artung 4.1 Das Abrütteln der Asche aus dem Feuerraum ist be- darfsentsprechend vorzunehmen, der Aschekasten ist nach jedem Feuerstättenbetrieb zu entleeren. 4.2 Einmal im Jahr ist vor Beginn der Heizperiode zu kon- trollieren, ob sich Flugasche auf den Umlenkplatten und im Verbindungsstück zum Schornstein/Rauchfang angesammelt hat. -
Seite 19: Ichtige Inweise
edienungsanleitung icHtige inweise 6.1 Brennbare Gegenstände sind in ausreichendem Abstand zur Feuerstätte zu halten, um an diesen bei größerer Wärmebelastung keine höheren Tempera- turen als 85°C entstehen zu lassen. Diese Bedingung ist in der Regel erfüllt, wenn • hinten und seitlich ein Abstand von 20 cm •... -
Seite 20: G Erätebeschreibung
eRätebeschReibung – r »g i + ii« erätebescHreibung AumHeizer Aminofen iessen ecHniscHe Aten i + ii AumHeizer Aminofen iessen Gießen I Gießen II Nennwärmeleistung 7 kW 7 kW Abgasrohr Ø 160 mm 160 mm Maße (B x T x H) 500 x 450 x 900 mm 500 x 450 x 1150 mm Gewicht... - Seite 21 eRätebeschReibung – r »k i + ii« erätebescHreibung AumHeizer Aminofen oblenz ecHniscHe Aten i + ii AumHeizer Aminofen oblenz Koblenz I Koblenz II Nennwärmeleistung 7 kW 7 kW Abgasrohr Ø 160 mm 160 mm Maße (B x T x H) 500 x 450 x 900 mm 500 x 450 x 1150 mm Gewicht...
-
Seite 22: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-... - Seite 23 otizen Aufbauanleitung – Gießen I+ II, Koblenz I + II Seite 23/24...
- Seite 24 Kago-Zentrale Pyrbaumer Straße 1 - 7 92353 Postbauer - Heng Tel.: 0 91 88 - 92 00 oder 0800 - 4 14 28 00 Fax: 0 91 88 - 920 130 www.kago.de Seite 24/24 Aufbauanleitung – Gießen I+II, Koblenz I+II...
