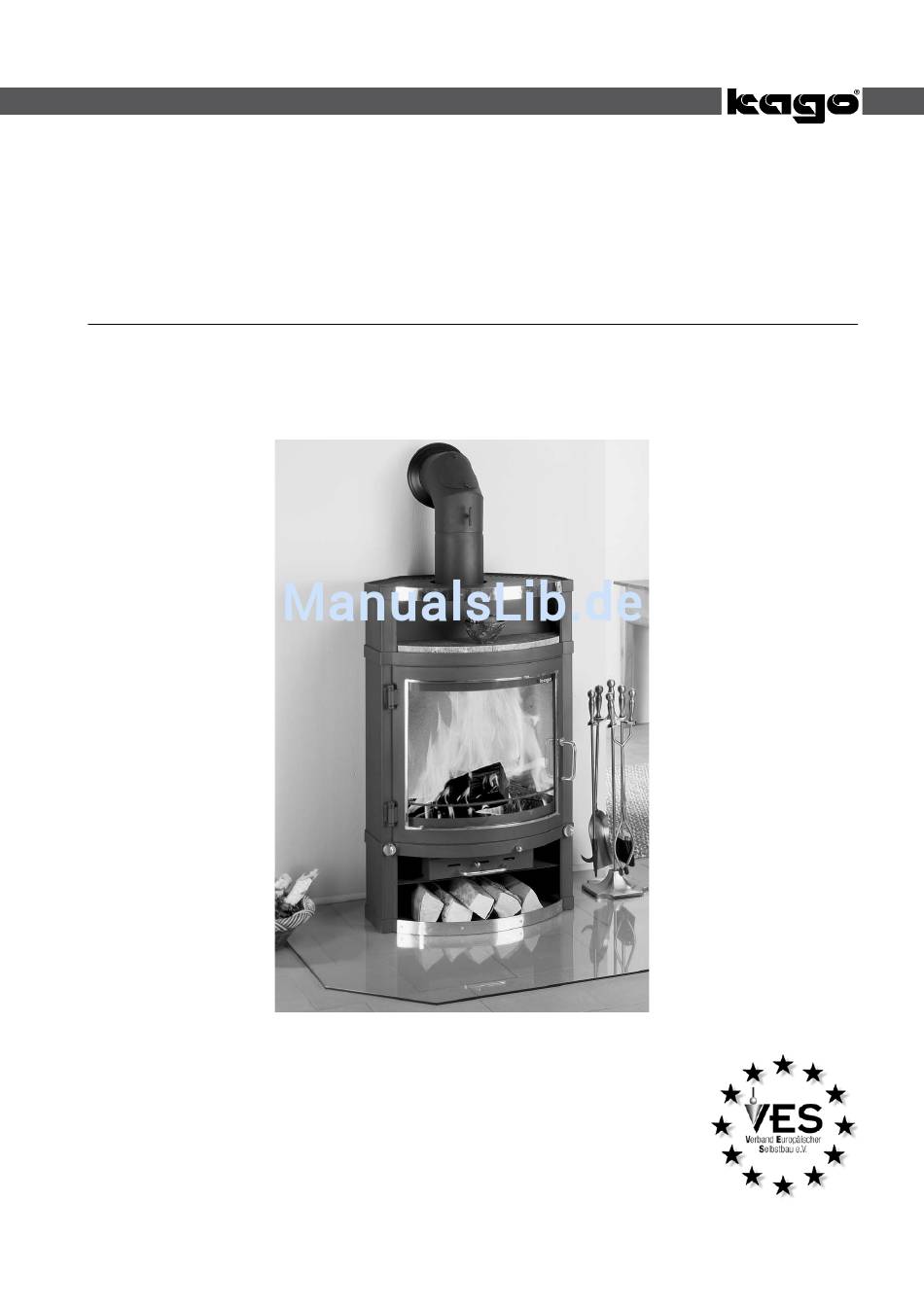

Raumheizer /Kaminofen
Typ »München I, II und IV«
Typ »München I«
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Kaminofen Typ »München I, II und IV« Seite 1/22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago München I
Inhaltszusammenfassung für Kago München I
- Seite 1 Typ »München I, II und IV« Typ »München I« An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde! Wir gratulieren Ihnen zu Ihrem Raumheizer/Kaminofen, der zur Beheizung Ihres Wohnraumes mit dem Brennstoff Scheitholz vorgesehen ist. Sowohl die beigefügte Aufbauanleitung als auch die Bedienungsanleitung haben die Aufgabe, Ihnen alle die Kenntnisse zu vermitteln, die zu einem fachgerechten Aufbau und zu einer ordnungsgemäßen Bedienung erforderlich sind.
-
Seite 3: Inhaltsverzeichnis
nhaltsveRzeichnis n h A lt s v e r z e i c h n i s ufbAuAnleitung ..........................llgemeine inweise ....................... rundlegende estlegungen ............Autechnische rfordernisse und rAndschutzvorschriften ..........................ufbAubeschreibung 4.1 Schornsteinanstich ........................4.2 Aufstellen des Raumheizers/Kaminofens ................4.3 Rauchrohr montieren ......................... -
Seite 4: A Ufbauanleitung
Der Raumheizer/Kaminofen und die Abgasanlage, über welche die in der Feuerstätte erzeugten Abgase abgeleitet werden, müssen eine funktionelle Einheit darstellen. Zur Bemessung der Abgasanlage stehen Ihnen die Firma KAGO und Ihr Bezirksschornsteinfegermeister/ Rauchfangkehrermeister zur Verfügung. rundlegende estlegungen 2.1 Der Raumheizer/Kaminofen ist nach EN 13240 geprüft und erfüllt die Anforderungen dieser Norm mit dem... -
Seite 5: Autechnische E Rfordernisse Und B Randschutzvorschriften
ufbauanleitung 2.5 Es ist sicherzustellen, dass die Feuerstätte genü- gend Verbrennungsluft erhält. Auch diesbezüglich ist dringend das rechtzeitige Einschalten des zustän- digen Schornsteinfegers/ Rauchfangkehrers erforder- lich (siehe auch Punkt 3.6) Autechnische rfordernisse und rAndschutzvorschriften 3.1 Die Feuerstätte muss auf tragfähigem Untergrund aufgestellt werden;... -
Seite 6: Ufbaubeschreibung
Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinan- stich haben, wenden Sie sich an die Firma Kago. Die Firma Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. Seite 6/22 Aufbauanleitung – Kaminofen Typ »München I, II und IV«... - Seite 7 ufbauanleitung 1. Anschlusshöhe und notwendige Öffnung anzeichnen • Stellen Sie Ihren Ofenkörper auf eine gerade Fläche. • Stecken Sie das bestellte Rauchrohrset in der ge- wünschten Form auf Ihren Raumheizer/Kaminofen. • Nehmen Sie die genaue Anschlusshöhe ab. • Zeichnen Sie dieses Höhenmaß exakt an Ihren Schornstein an und beginnen Sie nun mit der Erstellung des Rauchrohranschlusses.
- Seite 8 ufbauanleitung 5. Öffnung des Schamotterohres herstellen • Stemmen Sie mit einem kleinen Flachmeißel die Kreis- fläche sauber aus und entfernen Sie die Scha- motteteile. 6. Schamotteformteil bündig ansetzen • Für den Fall, dass Ihre Ofenanlage schräg verrohrt werden muss (z.B. wenn der Raumheizer/Kamin- ofen nicht zentrisch Schornsteinan- schluss steht) empfehlen wir, das Schamotteformteil erst dann einzubauen, wenn die genaue Verrohrung und damit der Winkel am Schornsteinanstich fest-...
-
Seite 9: Aufstellen Des Raumheizers/Kaminofens
ufbauanleitung 4.2 Aufstellen des Raumheizers / Kamin- ofens – als Beispiel der Raumheizer „München IV“ Hinweis: Bitte brücksichtigen Sie einen Mindestabstand von 20 cm zur Wand. • Platzieren Sie die Bodenplatte aus Speckstein am gewünschten Stellplatz. • Stellen Sie nun den Raumheizer auf die Bodenplatte. Achten Sie darauf, dass Sie einen allseitig gleich- mäßigen Überstand haben. - Seite 10 ufbauanleitung • Achten Sie darauf, dass die Seitenplatten rechts und links richtig platziert werden. Die Platte muss jeweils nach vorne einen entsprechenden Überstand haben, sodass der breitere Rand immer vorne sein muss. • Nach entsprechender Befestigung beider Seitenplatten werden die Abstandswürfel auf den Deckel aufgelegt. •...
-
Seite 11: Rauchrohr Montieren
ufbauanleitung Rosette 4.3 Rauchrohr montieren Rauchrohr Wandfutter Nebenstehendes Bild gibt Ihnen einen Überblick über die wichtigsten Bauteile für die Montage der Rohre. 1. Rauchrohre aufstecken Rauchrohr Rauchrohrbogen • Platzieren Sie den Raumheizer/Kaminofen an der entsprechenden Stelle. • Stecken Sie die Rauchrohre bis zum Wandfutter ineinander (je nach Anschlussvariante). -
Seite 12: B Edienungsanleitung 1 A Llgemeines
edienungsanleitung e d i e n u n g s A n l e i t u n g llgemeines 1.1 Vor dem Heizbetrieb sollte der Betreiber der Feuerstätte die Bedienungsanleitung eingehend stu- dieren. 1.2 Nach längerer Stillstandzeit muss zunächst geprüft werden, ob Auftrieb im Schornstein/ Rauchfang vor- handen ist (z. -
Seite 13: I Nbetriebnahme
edienungsanleitung nbetriebnAhme 3.1 Der Raumheizer/Kaminofen darf nur mit geschlos- sener Feuerraumtür betrieben werden. 3.2 Nach vollständigem Öffnen aller Verbrennungsluft- regler (Primär- und Scheibenbelüftungsluft) erfolgt das Anheizen mit einer geringen Menge Kleinholz und Papier, ggf. mit Holzanzünder. 3.3 Nach vollständigem Brennen des Holzes muss die für die Nennwärmeleistung der Zeitbrand-Feuerstätte von 7 kW maßgebende Brennstoffmenge von ca. -
Seite 14: R Einigung Und W Artung
edienungsanleitung einigung und Artung 4.1 Das Abrütteln der Asche aus dem Feuerraum ist be- darfsentsprechend vorzunehmen, der Aschekasten ist nach jedem Feuerstättenbetrieb zu entleeren. 4.2 Einmal im Jahr ist vor Beginn der Heizperiode zu kon- trollieren, ob sich Flugasche im Verbindungsstück zum Schornstein /Rauchfang angesammelt hat. -
Seite 15: W Ichtige H Inweise
edienungsanleitung ichtige inweise 6.1 Brennbare Gegenstände sind in ausreichendem Abstand zur Feuerstätte zu halten, um an diesen bei größerer Wärmebelastung keine höheren Tempera- turen als 85°C entstehen zu lassen. Diese Bedingung ist in der Regel erfüllt, wenn • hinten und seitlich ein Abstand von 20 cm •... -
Seite 16: Anhang G Erätebeschreibung
nhang n h A n g – m i + ii + iv erätebeschreibung ünchen echnische Aten i + ii + iv Aumheizer Aminofen ünchen Nennwärmeleistung 7 kW Abgasrohr Ø 160 mm Maße (B x T x H) 680 x 480 x 1100 mm Gewicht München I + II ca. -
Seite 17: R Aumluftunabhängige
nhang A u m l u f t u n A b h ä n g i g e u s f ü h r u n g – m i + ii + iv ruA erätebeschreibung ünchen echnische Aten i + ii + iv ruA Aumheizer Aminofen... - Seite 18 nhang – m i + ii + iv ruA erätebeschreibung ünchen Handelt es sich bei Ihrem Raumheizer/Kaminofen um eine Feuerstätte in raumluftunabhängiger Ausführung wird die erforderliche Verbrennungsluft nicht, wie bei raumluftabhängigen Feuerstätten, aus dem Aufstellraum entnommen. Aufgrund dieser Besonderheit sind die im Abschnitt „Wichtige grundlegende Hinweise“...
- Seite 19 nhang Bei raumluftunabhängigem Betrieb ist ein Frischluftkanal mit mind. Ø 100 mm oder nach Vorgabe von außen zum Heizgerät zu verlegen. Dieser notwendige Frischluftkanal muss wärmegedämmt sein und am Heizgerät absolut dicht mit Klebeband an- geschlossen werden. Elastisches Rohr zum direkten Anschluss des Die Feuerstätte ist für die Brennstoff Holz geeignet.
- Seite 20 nhang »m i + ii + iv« Aumheizer Aminofen ünchen Typ »München I« Typ »München II« Typ »München IV« Seite 20/22 Aufbauanleitung – Kaminofen Typ »München I, II und IV«...
-
Seite 21: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-... - Seite 22 Kago-Zentrale Kago - Platz 1-6 Gewerbegebiet Ost 92353 Postbauer - Heng Tel.: 0 91 88 - 92 00 oder 0800 - 4 14 28 00 Fax: 0 91 88 - 920 130 www.kago.de www.kaminholz-kago.de Seite 22/22 Aufbauanleitung – Kaminofen Typ »München I, II und IV«...
