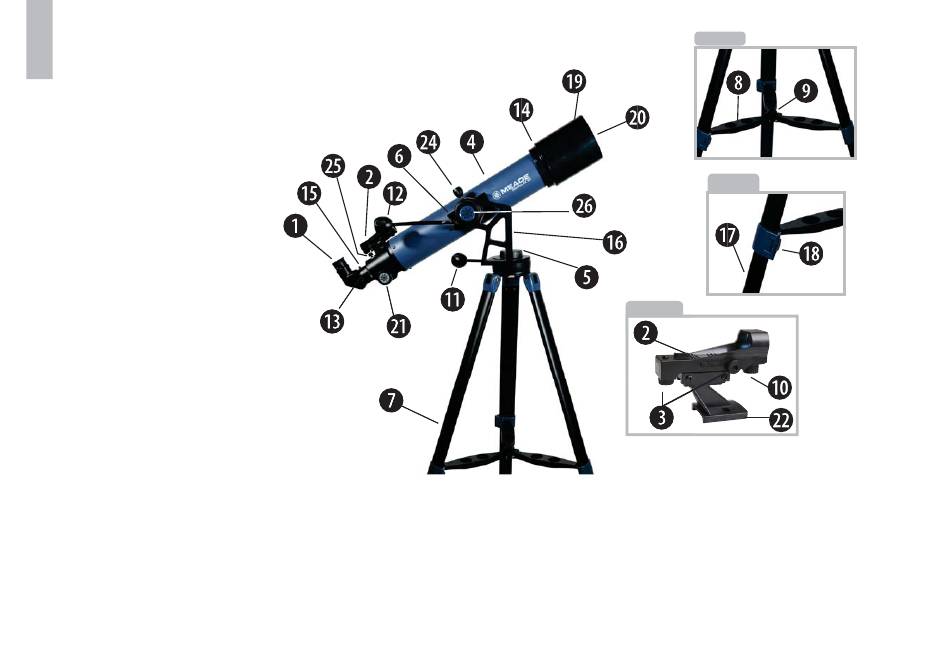

ABBILDUNG 1
2
1. Okular
2. Sucher (siehe Einsatz C)
3. Justierschrauben des Suchers (2)
(siehe Einsatz C)
4. Teleskoptubenbaugruppe
5. Horizontale Arretierungen
6. Schwalbenschwanz-Montageschiene
7. Stativbeine
8. Zubehörfach (siehe Einsatz A)
9. Verriegelungsknopf für Zubehörfach
(siehe Einsatz A)
10. Netzschalter für den Sucher mit rotem Punkt
11. Azimut-Zeitlupen-Steuerungsknopf
12. Höhen-Zeitlupen-Steuerungsknopf
13. 90 Grad Bildumkehrungsprisma
14. Objektivfassung
15. Zugrohr und Flügelschrauben
des Fokussierers
16. Altazimut-Montierung
17. Verstellbare Beinverlängerung (siehe Einsatz B)
18. Beinarretierung des Stativs (siehe Abbildung B)
19. Tauschutzkappe/Streulichtblende
20. Frontlinsenkappe (nicht abgebildet)
21. Fokussierknopf
22. Sucherhalterung (siehe Einsatz C)
23. Arretierung der Sucherhalterung (siehe Abb. 5)
24. Befestigungsknopf des optischen Tubus
25. Fokussierknopf
Altazimut-Refraktor-Teleskop StarPro ™ AZ von Meade
Abbildung 1:
Einsatz A:
Einsatz A:
Anbringen der Zubehörablage
Anbringen der Zubehörablage
Einsatz B:
Einsatz B:
Stativbeine
Stativbeine
Einsatz C:
Einsatz C:
Anbringen des Suchers
Anbringen des Suchers
Einsatz A
Einsatz B
Einsatz C
Einsatz C
