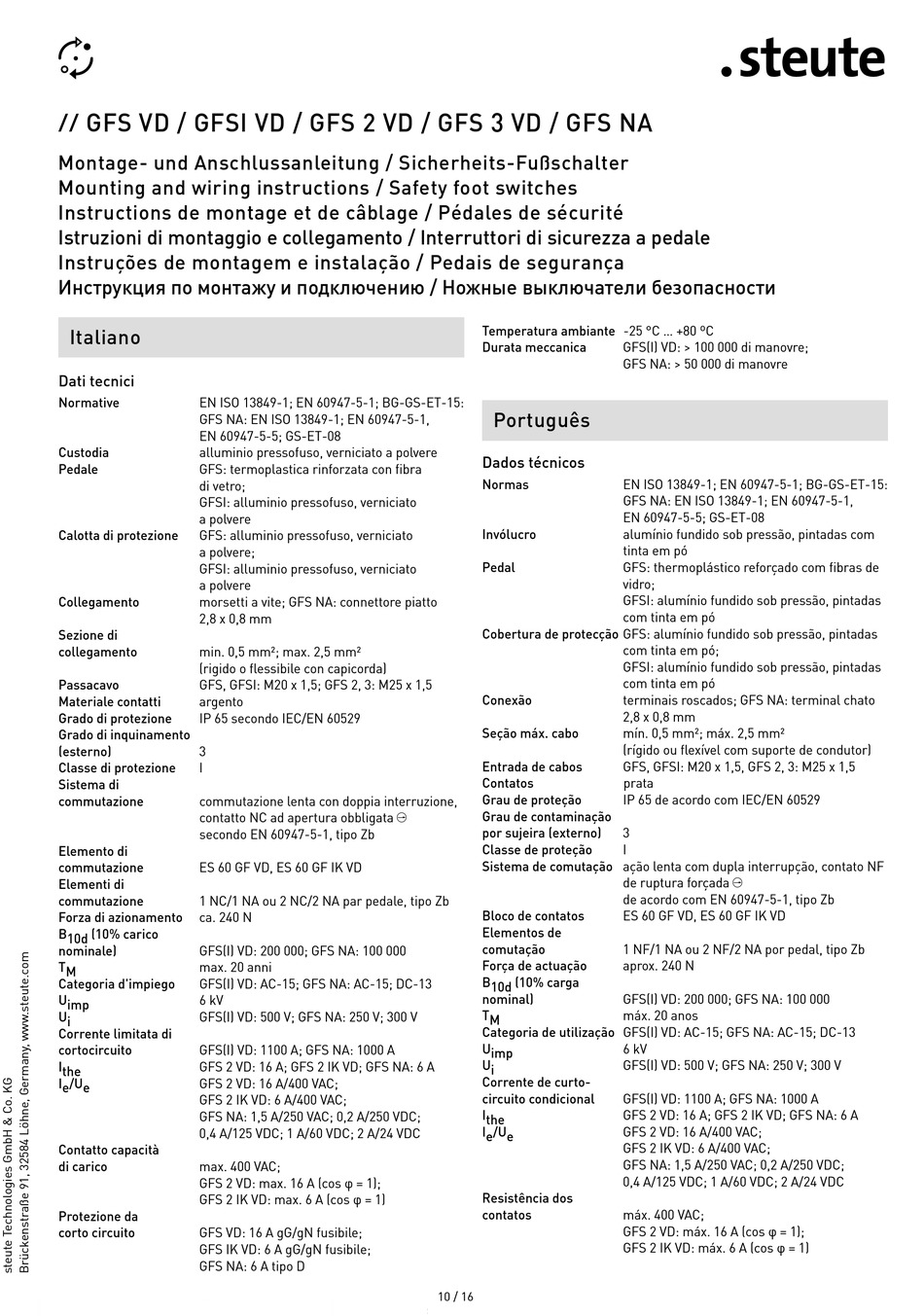

GFS VD / GFSI VD / GFS 2 VD / GFS 3 VD / GFS NA
//
Montage- und Anschlussanleitung / Sicherheits-Fußschalter
Mounting and wiring instructions / Safety foot switches
Instructions de montage et de câblage / Pédales de sécurité
Istruzioni di montaggio e collegamento / Interruttori di sicurezza a pedale
Instruções de montagem e instalação / Pedais de segurança
Инструкция по монтажу и подключению / Ножные выключатели безопасности
Italiano
Dati tecnici
Normative
EN ISO 13849-1; EN 60947-5-1; BG-GS-ET-15:
GFS NA: EN ISO 13849-1; EN 60947-5-1,
EN 60947-5-5; GS-ET-08
Custodia
alluminio pressofuso, verniciato a polvere
Pedale
GFS: termoplastica rinforzata con fibra
di vetro;
GFSI: alluminio pressofuso, verniciato
a polvere
Calotta di protezione
GFS: alluminio pressofuso, verniciato
a polvere;
GFSI: alluminio pressofuso, verniciato
a polvere
Collegamento
morsetti a vite; GFS NA: connettore piatto
2,8 x 0,8 mm
Sezione di
collegamento
min. 0,5 mm²; max. 2,5 mm²
(rigido o flessibile con capicorda)
Passacavo
GFS, GFSI: M20 x 1,5; GFS 2, 3: M25 x 1,5
Materiale contatti
argento
Grado di protezione
IP 65 secondo IEC/EN 60529
Grado di inquinamento
(esterno)
3
Classe di protezione
I
Sistema di
commutazione
commutazione lenta con doppia interruzione,
contatto NC ad apertura obbligata A
secondo EN 60947-5-1, tipo Zb
Elemento di
commutazione
ES 60 GF VD, ES 60 GF IK VD
Elementi di
commutazione
1 NC/1 NA ou 2 NC/2 NA par pedale, tipo Zb
Forza di azionamento
ca. 240 N
B 10d (10% carico
nominale)
GFS(I) VD: 200 000; GFS NA: 100 000
T M
max. 20 anni
Categoria d'impiego
GFS(I) VD: AC-15; GFS NA: AC-15; DC-13
U imp
6 kV
U i
GFS(I) VD: 500 V; GFS NA: 250 V; 300 V
Corrente limitata di
cortocircuito
GFS(I) VD: 1100 A; GFS NA: 1000 A
I the
GFS 2 VD: 16 A; GFS 2 IK VD; GFS NA: 6 A
I e /U e
GFS 2 VD: 16 A/400 VAC;
GFS 2 IK VD: 6 A/400 VAC;
GFS NA: 1,5 A/250 VAC; 0,2 A/250 VDC;
0,4 A/125 VDC; 1 A/60 VDC; 2 A/24 VDC
Contatto capacità
di carico
max. 400 VAC;
GFS 2 VD: max. 16 A (cos φ = 1);
GFS 2 IK VD: max. 6 A (cos φ = 1)
Protezione da
corto circuito
GFS VD: 16 A gG/gN fusibile;
GFS IK VD: 6 A gG/gN fusibile;
GFS NA: 6 A tipo D
Temperatura ambiante -25 °C ... +80 ºC
Durata meccanica
Português
Dados técnicos
Normas
Invólucro
Pedal
Cobertura de protecção GFS: alumínio fundido sob pressão, pintadas
Conexão
Seção máx. cabo
Entrada de cabos
Contatos
Grau de proteção
Grau de contaminação
por sujeira (externo)
Classe de proteção
Sistema de comutação ação lenta com dupla interrupção, contato NF
Bloco de contatos
Elementos de
comutação
Força de actuação
B 10d (10% carga
nominal)
T M
Categoria de utilização GFS(I) VD: AC-15; GFS NA: AC-15; DC-13
U imp
U i
Corrente de curto-
circuito condicional
I the
I e /U e
Resistência dos
contatos
10 / 16
GFS(I) VD: > 100 000 di manovre;
GFS NA: > 50 000 di manovre
EN ISO 13849-1; EN 60947-5-1; BG-GS-ET-15:
GFS NA: EN ISO 13849-1; EN 60947-5-1,
EN 60947-5-5; GS-ET-08
alumínio fundido sob pressão, pintadas com
tinta em pó
GFS: thermoplástico reforçado com fibras de
vidro;
GFSI: alumínio fundido sob pressão, pintadas
com tinta em pó
com tinta em pó;
GFSI: alumínio fundido sob pressão, pintadas
com tinta em pó
terminais roscados; GFS NA: terminal chato
2,8 x 0,8 mm
mín. 0,5 mm²; máx. 2,5 mm²
(rígido ou flexível com suporte de condutor)
GFS, GFSI: M20 x 1,5, GFS 2, 3: M25 x 1,5
prata
IP 65 de acordo com IEC/EN 60529
3
I
de ruptura forçada A
de acordo com EN 60947-5-1, tipo Zb
ES 60 GF VD, ES 60 GF IK VD
1 NF/1 NA ou 2 NF/2 NA por pedal, tipo Zb
aprox. 240 N
GFS(I) VD: 200 000; GFS NA: 100 000
máx. 20 anos
6 kV
GFS(I) VD: 500 V; GFS NA: 250 V; 300 V
GFS(I) VD: 1100 A; GFS NA: 1000 A
GFS 2 VD: 16 A; GFS 2 IK VD; GFS NA: 6 A
GFS 2 VD: 16 A/400 VAC;
GFS 2 IK VD: 6 A/400 VAC;
GFS NA: 1,5 A/250 VAC; 0,2 A/250 VDC;
0,4 A/125 VDC; 1 A/60 VDC; 2 A/24 VDC
máx. 400 VAC;
GFS 2 VD: máx. 16 A (cos φ = 1);
GFS 2 IK VD: máx. 6 A (cos φ = 1)
