Wartung, Reinigung, Ersatzbedarf

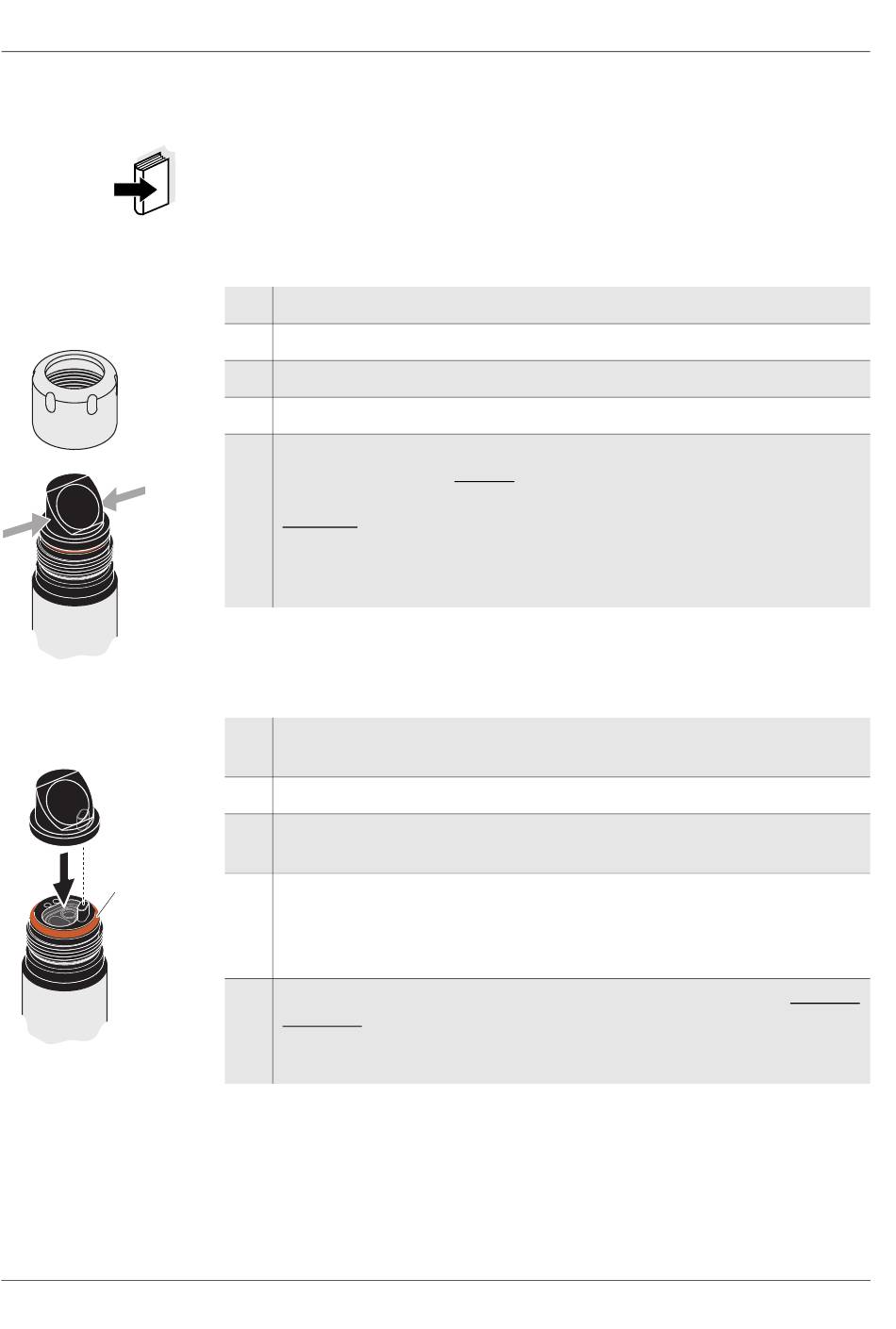

Sensorkappe
entfernen
Sensorkappe
aufsetzen
Dichtring
10
3.2
Sensorkappe wechseln
Hinweis
Beachten Sie vor dem Entfernen der Sensorkappe die allgemeinen War-
tungshinweise in Abschnitt 3.1.
Gehen Sie zum Wechseln der Sensorkappe wie folgt vor:
1
Den Sensor aus der Messlösung ziehen.
2
Den Sensor äußerlich reinigen (siehe Abschnitt 3.3.1).
3
Den Fixierring von Hand vom Sensor abschrauben.
4
Den Sensorkopf nochmals gründlich säubern und trockenwischen.
5
Die Sensorkappe an den Seiten (Pfeile in Abbildung links) mit den
Fingern greifen und gerade vom Sensor weg abziehen.
Vorsicht:
Keine Werkzeuge oder sonstige spitzen Gegenstände zwischen die
Dichtflächen schieben. Dichtflächen und Dichtring werden dadurch
beschädigt.
6
Die Stirnfläche des Sensors auf absolute Sauberkeit überprüfen und
gegebenenfalls reinigen (siehe Abschnitt 3.3.2).
7
Das Gewinde des Fixierrings gründlich reinigen.
8
Den Dichtring auf Unversehrtheit und richtigen Sitz überprüfen.
Ein zweifelhafter Dichtring muss erneuert werden.
9
Den Sensorkopf nach oben richten und die neue Sensorkappe auf
den Sensor auflegen. Die Arretierung am Sensorkopf muss dabei in
die Aufnahme auf der Innenseite der Sensorkappe greifen (siehe
nebenstehende Abbildung).
10
Den Fixierring über den Sensorkopf schieben und von Hand bis zum
Anschlag festschrauben. Zwischen Fixierring und Sensor bleibt ein
Spalt von ca. 0,8 mm.
Der Sensor ist sofort messbereit.
®
FDO
925
ba75898d02
06/2010
