REMKO KP6 Installations- Und Bedienanleitung Seite 7

1
10. Elektrische Steckverbindungen erstel-
len und Anschließen wie auf Seite 7
beschrieben
1
11. Pumpe hydraulisch anschließen,
Schlauch Innen-Ø15mm H am
Reservoir anschließen. Entlüftungs
schlauch G am Reservoir anschließen
und nach oben im Kanal verlegen.
12. Druckschlauch (nicht im Lieferum-
fang enthalten) an der Pumpe am
4
Kunstoffverbinder anschließen.
13. Montage nochmals überprüfen und
Funktionstest durchführen.
4
14. Füllen Sie Wasser in die Kondensat-
wanne und überprüfen Sie ob die
Pumpe einschaltet und das Konden
sat abgepumpt wird.
7
15. Um den Alarmkontakt zu überprü-
fen, geben Sie so viel Wasser rein bis
dieser auslöst.
7
16. Dichtlippe auf dem Winkel befesti-
gen. Abdeckung des Kabelkanals,
Winkel und Deckenabschluss befesti
gen.
1
2
H

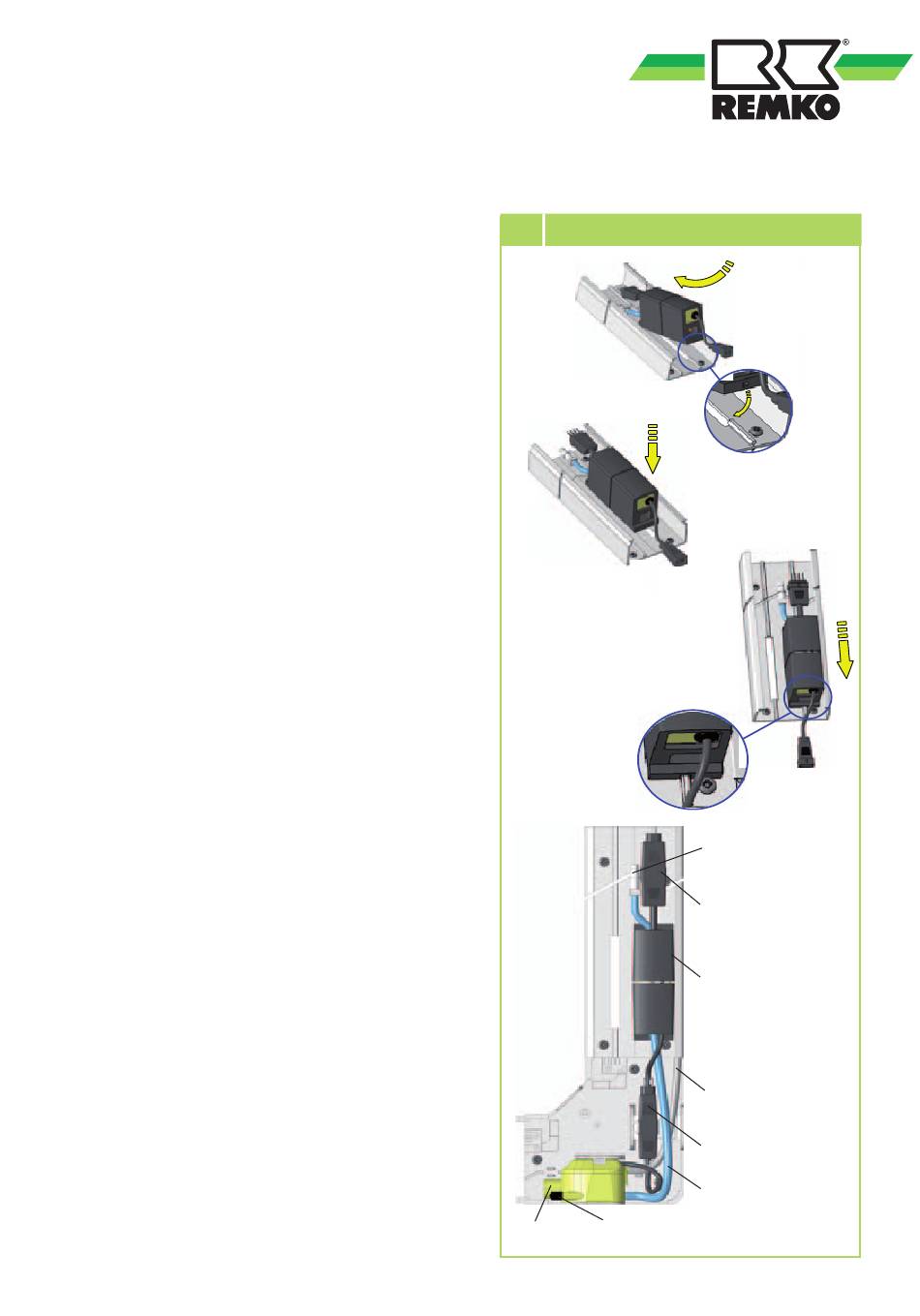

4 Montage und Anschluss Pumpe
2
H
4
5
7
5
Anschluss
Innengeräte
H
3
3
H
H
6
6
8
Druckseite Pumpe
8
Verbindungsstecker
Netzzuleitung
Pumpe
Entlüftungsschlauch
Verbindungsstecker
Pumpe-Schwimmer
Saugseite
Schwimmer-Pumpe
Saugseite altenativ
Schwimmer-Pumpe
2
H
5
8
7
