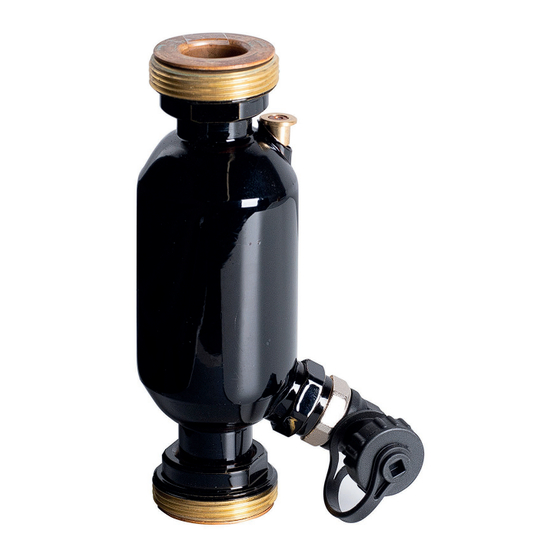

- Seite 1 Montage- und Installationsanleitung REMKO Schlammabscheider Für Pumpenbaugruppen Typ HGM / HGU 0331-2023-01 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, und Inspektionsarbeiten............5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Schlammabscheider Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten 1.7 Sicherheitshinweise für Montage-, und Die in dieser Anleitung aufgeführten Sicherheits- Inspektionsarbeiten hinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Der Betreiber hat dafür zu sorgen, dass alle Arbeits-, Betriebs- und Sicherheitsvorschriften des Inspektions- und Montagearbeiten von autori- Betriebes, sind zu beachten. -
Seite 6: Bestimmungsgemäße Verwendung
Tragen Sie zum Umweltschutz bei, indem „Gewährleistungsurkunde” vollständig ausgefüllt Sie sicherstellen, dass Geräte oder Komponenten an die REMKO GmbH & Co. KG zurückgesandt (z.B. Batterien) nicht im Hausmüll sondern nur auf hat. Die Gewährleistungsbedingungen sind in den umweltverträgliche Weise nach den regional gül- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baugrößen DN 25 Anschlussgröße R 1" Anschlussnennweite 1 1/2" Kvs-Wert Nenndruck PN 10 max. Wassertemperatur °C max. Glykolgehalt Gesamthöhe EDV-Nr. 260799 Angaben ohne Gewähr! Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 2.2 Druckverlustkurve Abb. -
Seite 8: Gerätebeschreibung
REMKO Schlammabscheider Gerätebeschreibung Allgemeine Hinweise VORSICHT! Die Oberfläche des Gerätes und/oder das Rückspülwasser können durch hohe Betriebs- temperatur bei Kontakt mit der Haut zu Verlet- zungen führen. HINWEIS! Die Installation und Inbetriebnahme darf nur durch ausgebildetes Fachpersonal vorge- nommen werden. -
Seite 9: Installation
Einbauvorbediengungen Der Schlammabscheider ist spannungsfrei ein- zubauen. Der Schlammabscheider ist gemäß seiner Nennweite geeignet für die REMKO Pumpen- baugruppen der Serie HGM (EDV-Nr.: 259049) und HGU (EDV-Nr.: 259048) ab Herstellungs- jahr 2023. Installation Der Schlammabscheider muss in eine senkrechte Leitung und vorzugsweise im Rücklauf des Kreises vor der Wärmepumpe eingebaut werden. - Seite 10 REMKO Schlammabscheider Montieren Sie den Schlammabscheider [3] Nach erfolgter Montage und Dichtheitsprüfung erst, wenn sichergestellt ist, dass die Dichtflä- verschließen Sie die Pumpenbaugruppe chen sauber und gleichmäßig sind. Verwenden wieder mit dem vorderen Deckel. Sie hierfür die beiden im Lieferumfang enthal- tenen Dichtungen.
- Seite 11 Abb. 3: Beispiel Hydraulikschema HTS Köln A: Außenmodule F: Sammlerfühler B: Innenmodul G: Schlammabscheider Pumpengruppe C: Pufferspeicher KPS 1: Heizkreisgruppe HGM D: Außenfühler 2: Heizkreis E: Schlammabscheider Anlage Angaben ohne Gewähr! Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
-
Seite 12: Wartung
REMKO Schlammabscheider Wartung Beachten Sie bei dem Spülvorgang den Anlagen- druck der installierten Anlage anhand des Mano- Für einen Spülvorgang gehen Sie folgendermaßen meters. Der Anlagendruck, sollte nicht unterhalb vor: des für die Hydraulik ausgelegten Mindestdruck fallen. schalten Sie die Pumpe der Pumpenbau- gruppe stromlos Den Spülvorgang, können Sie mehrfach wieder-... -
Seite 13: Wasserbehandlung
Wasserbehandlung Geltungsbereich der VDI 2035: Trinkwassererwärmungsanlagen nach Wenn die metallischen Werkstoffe einer Heizan- DIN 4753 (nur Blatt 1) lage korrodieren, ist stets Sauerstoff im Spiel. Auch Warmwasserheizungsanlagen nach der pH-Wert und der Salzgehalt spielen dabei eine DIN EN 12828 innerhalb eines Gebäudes bis tragende Rolle. -
Seite 14: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser
REMKO Schlammabscheider HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden. -
Seite 15: Gerätedarstellung Und Ersatzteile
Gerätedarstellung und Ersatzteile Abb. 5: Schlammabscheider, Komponenten 1: Schlammabscheider 2: Entleerungshahn 3: Magnethalter Ersatzteile Bezeichnung EDV-Nr. Schlammabscheider 1126453 Entleerungshahn 1126452 Magnethalter 1126451... -
Seite 16: Index
REMKO Schlammabscheider Index Positionierung ......8 Sicherheit Bestimmungsgemäße Verwendung ... 6 Allgemeines . - Seite 18 REMKO Schlammabscheider...
-
Seite 20: Remko Qualität Mit System
