- Seite 1 Montage- und Installationsanleitung REMKO Kondensatpumpe vertikal für KWK 125 - 725, KWK 135 EC - 875 EC Version DE - Q07 Vor Beginn aller Arbeiten Anleitung lesen!
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Umweltschutz und Recycling Gewährleistung Beschreibung Bestimmungsgemäße Verwendung Lieferumfang Technische Daten Montage Elektrisches Anschlussschema Pflege und Wartung Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalinstallationsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. -
Seite 4: Sicherheitshinweise
Installation, Reparaturen und War- ■ Umbau oder Veränderung der von tungen dürfen ausschließlich von ■ REMKO gelieferten Geräte oder Kom- autorisiertem Fachpersonal, Sichtkon- ponenten ist nicht zulässig und kann trollen und Reinigungen können vom Fehlfunktionen verursachen. Betreiber im spannungslosen Zustand durchgeführt werden. -
Seite 5: Umweltschutz Und Recycling

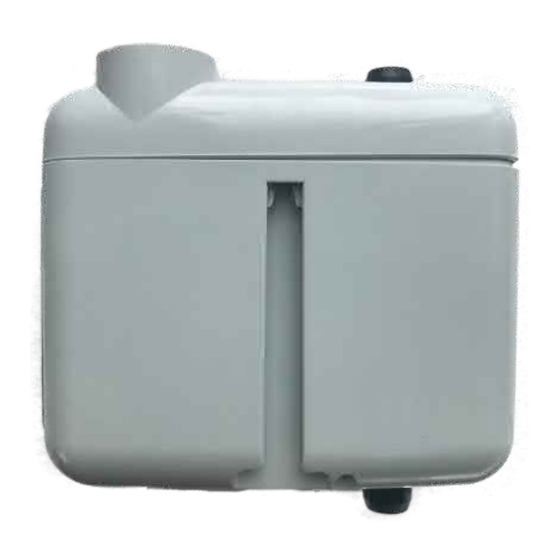

Beschreibung Umweltschutz und Recycling Die Kondensatpumpe KP 8 dient zum Entsorgung der Verpackung Abtransport des an den Innengeräten Alle Produkte werden für den Trans- oder Kaltwasser-Abnehmern anfallenden port sorgfältig in umweltfreundlichen Kondensatwassers zu höher gelegenen Materialien verpackt. Leisten Sie einen Abläufen. -
Seite 6: Lieferumfang
REMKO Kondensatpumpen Lieferumfang Bezeichnung Bezeichnung Kondensatpumpe Verbindungskabel ca. 2m Halterung Kondensatpumpe Reservoir mit Schwimmerschalter Befestigungsschrauben Anschlussschlauch 90°,Ø 15mm D Verbindungsschlauch Technische Daten Kondensatpumpe, vertikal Pumpenleistung max. (0 Meter Höhenunterschied) Pumpenleistung max. (2 Meter Höhenunterschied) Förderhöhe max. Saughöhe max. Max. Kondensat Temperatur °C... -
Seite 7: Montage
Montage 1. Befestigen Sie die Kondensatwanne 3. Schieben Sie die Kondensatpumpe auf (Zubehörteil Ventilbaugruppe) mit den die Halterung und schrauben Sie die Halterung mit den mitgelieferten zugehörigen Schrauben. Schrauben an das Gerät. 2. Bringen Sie den Verbindungsschlauch 4. Schließen Sie den Verbindungsschlauch und den angewinkelten Anschluss- an die Kondensatpumpe an. - Seite 8 REMKO Kondensatpumpen 8. Schließen Sie die Kondensatpumpe an den bauseitigen Abfluss an. 9. Überprüfen Sie die Installation und führen Sie einen Funktionstest durch. 10. Füllen Sie Wasser in die Kon- densatwanne und überprüfen Sie ob die Pumpe einschaltet und das Kondensat bis zum bauseitigen Abfluss abgepumpt wird.
-
Seite 9: Elektrisches Anschlussschema
Elektrisches Anschlussschema 3 4 5 6 7 8 Mediumventil Kühlen Alarmkontakt Spannungs- versorgung 230 V, 1~, 50 Hz Pflege und Wartung Prüfen Sie die Kondensatwanne, Kondensatschäuche und Pumpenanschlüsse sowie Schwimmer im Reservoir regelmäßig auf Verschmutzung. Art der Arbeit Inbetriebnahme Halbjährlich Allgemein Spannung und Strom prüfen Kondensatablauf/Entlüftung prüfen... - Seite 10 REMKO Kondensatpumpen...
-
