- Seite 1 REMKO KONDENSATPUMPE KP6 MIT KANAL FÜR AUFPUTZMONTAGE Installation · Bedienung · Technik Ausgabe D-F04...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalinstallationsanleitung sorgfältig zu lesen! Diese Originalanleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Made by REMKO Druckfehler keine Haftung! -
Seite 4: Sicherheitshinweise
Vorschriften entsprechen. Installation, Reparaturen und War- ■ Umbau oder Veränderung der von tungen dürfen ausschließlich von ■ REMKO gelieferten Geräte oder autorisiertem Fachpersonal, Sichtkon- Komponenten sind nicht zulässig und trollen und Reinigungen können vom können Fehlfunktionen verursachen. Betreiber im spannungslosen Zustand durchgeführt werden. -
Seite 5: Umweltschutz Und Recycling

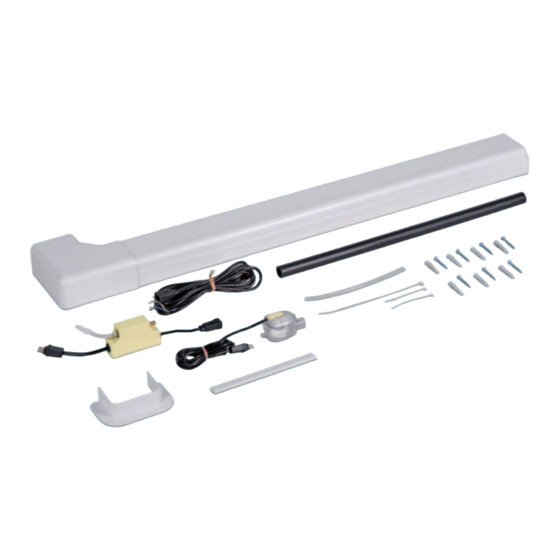

Beschreibung Umweltschutz und Recycling Die Kondensatpumpe KP 6 dient zum Entsorgung der Verpackung Abtransport des an den Innengeräten oder Kaltwasser-Abnehmern anfallenden Alle Produkte werden für den Trans- Kondensatwassers zu höher gelegenen port sorgfältig in umweltfreundlichen Abläufen. Die Kondensatpumpe kann je Materialien verpackt. -
Seite 6: Montage
REMKO KONDENSATPUMPE KP6 Montage Montage der Kondensatpumpe für die Installation Kabelkanal Geräte RVT / RXW / MXW / ATY 1. Kondensatschlauch mit Innen- Ø15mm an den Kondensatabfluss des Klimagerätes anschließen. 2. Haltewinkel links oder rechts des Kli- magerätes anlegen und die Bohrstel- len und Begrenzungslinien markieren. - Seite 7 10. Elektrische Steckverbindungen erstel- Montage und Anschluss Pumpe len und Anschließen wie auf Seite 7 beschrieben 11. Pumpe hydraulisch anschließen, Schlauch Innen-Ø15mm H am Reservoir anschließen. Entlüftungs schlauch G am Reservoir anschließen und nach oben im Kanal verlegen. 12. Druckschlauch (nicht im Lieferum- fang enthalten) an der Pumpe am Kunstoffverbinder anschließen.
-
Seite 8: Pflege Und Wartung
REMKO KONDENSATPUMPE KP6 Endmontage Deckenabschluss J Dichtlippe F Pflege und Wartung Prüfen Sie die Kondensatwanne, Kondensatschäuche und Pumpenanschlüsse sowie Schwimmer im Reservoir regelmäßig auf Verschmutzung. Art der Arbeit Inbetriebnahme Halbjährlich Allgemein Spannung und Strom prüfen Kondensatablauf/Entlüftung prüfen Reservoir säubern (siehe Hinweis) Ggf. -
Seite 9: Elektrisches Anschlussschema
Elektrisches Anschlussschema Anschluss KP 6 KP 6 L: Außenleiter (braun) N: Neutralleiter (blau) Spannungsversorgung 230 V,1~,50 Hz PE: Schutzleiter (grün/gelb) NC: Öffnerkontakt (weiß) Anschluss siehe Tab. 1, Spalte 2 C: Gemeinsamer Kontakt (schwarz) Wechslerkontakt, siehe Tabelle 1 Anschluss siehe Tab. 1, Spalte 3 NO: Schließerkontakt (violett) Anschluss Störmeldeeinrichtung Innengerät... -
Seite 10: Lieferumfang
REMKO KONDENSATPUMPE KP6 Lieferumfang Bezeichnung Bezeichnung Haltewinkel Dichtlippe Kondensatpumpe Entlüftungsschlauch Ø 7mm Kunstoffkanal Kondensatschlauch Ø 15mm Verbindungskabel Reservoir-Pumpe Netzzuleitung ca. 1,7m Abdeckwinkel Deckenabschluss... -
Seite 11: Technische Daten
Technische Daten Baureihe KP 6 Max. Fördermenge bei Förderhöhe 0m, Horizontale Druckleitung 5m 10 l/h Max. Fördermenge bei Förderhöhe 2m, Horizontale Druckleitung 10m 8 l/h Max. Fördermenge bei Förderhöhe 4m, Horizontale Druckleitung 20m 5 l/h Max. Fördermenge bei Förderhöhe 10m 1 l/h Max. - Seite 12 REMKO INTERNATIONAL … und einmal ganz in Ihrer Nähe! Nutzen Sie unsere Erfahrung und Beratung REMKO GmbH & Co. KG Klima- und Wärmetechnik Im Seelenkamp 12 D-32791 Lage Postfach 1827 D-32777 Lage Telefon +49 5232 6 06-0 Telefax +49 5232 6 06-2 60 E-mail info@remko.de...
