- Seite 1 REMKO Kondensatpumpe KP8 Ausgabe D-V 12...
-
Seite 2: Sicherheitshinweise
Vorschriften entsprechen. Installation, Reparaturen und War- ■ Umbau oder Veränderung der von tungen dürfen ausschließlich von ■ REMKO gelieferten Geräte oder autorisiertem Fachpersonal, Sichtkon- Komponenten sind nicht zulässig und trollen und Reinigungen können vom können Fehlfunktionen verursachen. Betreiber im spannungslosen Zustand durchgeführt werden. -
Seite 3: Umweltschutz Und Recycling

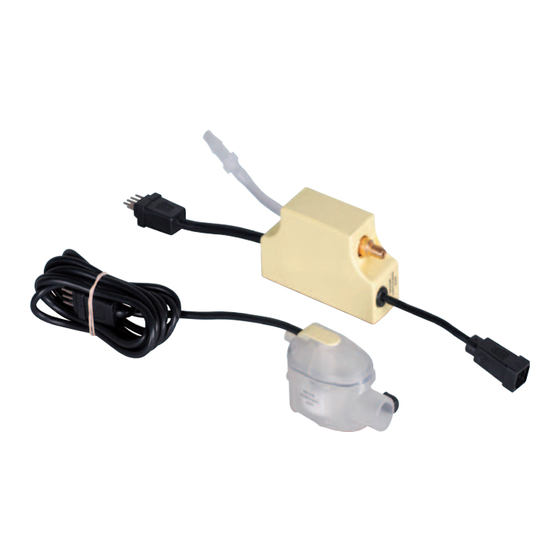

Beschreibung Umweltschutz und Recycling Die Kondensatpumpe KP 8 dient zum Entsorgung der Verpackung Abtransport des an den Innengeräten Alle Produkte werden für den Trans- oder Kaltwasser-Abnehmern anfallenden port sorgfältig in umweltfreundlichen Kondensatwassers zu höher gelegenen Materialien verpackt. Leisten Sie einen Abläufen. -
Seite 4: Technische Daten
KONDENSATPUMPE Lieferumfang Bezeichnung Bezeichnung Kondensatpumpe Entlüftungsschlauch Ø 7mm Reservoir mit Kabel Halteplatte Reservoir Verbindungskabel ca. 1,7m Anschlussschlauch 90°,Ø 19mm Kondensatschlauch 2m,Ø7mm Halteplatte Reservoir Technische Daten Baureihe KP 8 Max. Fördermenge bei Förderhöhe 0m, Horizontale Druckleitung 5m 10 l/h Max. Fördermenge bei Förderhöhe 2m, Horizontale Druckleitung 10m 8 l/h Max. -
Seite 5: Montage
Montage Installation Reservoir Montage der Kondensatpumpe für die Geräte RVT / RXW / MXW / ATY Entlüftungsschlauch E Kondensatschlauch D 1. Kondensatschlauch F mit Innen- Ø15mm an den Kondensatabfluss des Klimagerätes anschließen ggf. kürzen. 2 Schieben Sie den ca. 10 cm langen- Entlüftungsschlauch E auf den oberen Anschluß... -
Seite 6: Elektrischer Anschluß
KONDENSATPUMPE Elektrischer Anschluß Installation Pumpe 1. Stecken Sie das 2m lange 4-Polige Kabelbinder Anschlusskabel des Reservoirs in die Buchse der Kondensatpumpe. 2. Verbinden Sie das mitgelieferte doppelte Kabel mit dem 6-Poligen Stecker an die noch freie Buchse der Kondensatpumpe. Installation Kondensatpumpe 3. -
Seite 7: Elektrisches Anschlußschema
Elektrisches Anschlußschema Anschluss KP 8 KP 8 230 V,1~,50 Hz Außenleiter Außenleiter = Braun Neutralleiter Neutralleiter = Blau Schutzleiter Schutzleiter= Grün/Gelb Steuerleiter Kühlanforderung Eingang = Weiß Steuerleiter Kühlanforderung weiß Steuerleiter Kühlanforderung Ausgang = Schwarz Steuerleiter Kühlanforderung schwarz Störausgang Ausgang = Violet Ausgang Störung Violet Pflege und Wartung Prüfen Sie die Kondensatwanne, Kondensatschäuche und Pumpenanschlüsse sowie... - Seite 8 REMKO INTERNATIONAL … und einmal ganz in Ihrer Nähe! Nutzen Sie unsere Erfahrung und Beratung REMKO GmbH & Co. KG Klima- und Wärmetechnik Im Seelenkamp 12 · D-32791 Lage Postfach 1827 ·D-32777 Lage Telefon +49 5232 606-0 Telefax +49 5232 606-2 60 E-mail info@remko.de...
