- Seite 1 Montage- und Betriebsanleitung REMKO Zirkulationspumpe EFS 25 Anleitung für Benutzer und Fachmann Vor Beginn aller Arbeiten Anleitung lesen! 0067-2013-11 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, und Inspektionsarbeiten............6 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Zirkulationspumpe Sicherheits- und WARNUNG! Anwenderhinweise Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine weist auf eine möglicherweise gefährliche Situ- Sicherheitshinweise ation hin, die zum Tod oder zu schweren Ver- letzungen führen kann, wenn sie nicht Lesen Sie vor der ersten Inbetriebnahme des gemieden wird. -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung 1.6 Sicherheitshinweise für den der Sicherheitshinweise Betreiber Die Nichtbeachtung der Sicherheitshinweise kann Die Betriebssicherheit der Geräte und Kompo- sowohl eine Gefährdung für Personen als auch für nenten ist nur bei bestimmungsgemäßer Verwen- die Umwelt und Geräte zur Folge haben. Die Nicht- dung und im komplett montiertem Zustand gewähr- beachtung der Sicherheitshinweise kann zum Ver- leistet. -
Seite 6: Sicherheitshinweise Für Montage-, Und Inspektionsarbeiten
Abnehmer im zeitlichen Zusammenhang mit Ver- schluss her. kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den 1.8 Eigenmächtiger Umbau und „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Transport Und Verpackung
1.12 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung bzw. innerhalb des Wärmepumpen-Geh- äuses geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. -
Seite 8: Technische Daten
REMKO Zirkulationspumpe Technische Daten 2.1 Abmessungen Zirkulationspumpen-Set Abb. 1: Abmessungen Zirkulationspumpen-Set A: Horizontaler Einbau B: Vertikaler Einbau... -
Seite 9: Gerätebeschreibung

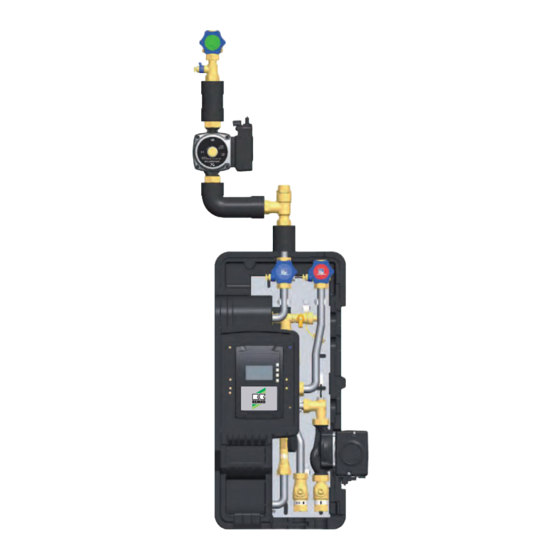

Gerätebeschreibung Mit dem Zirkulationsset kann eine Zirkulationslei- tung an das Frischwassermodul angeschlossen werden. Abhängig von der Position der Zirkulati- onsleitung, kann das Zirkulationsset sowohl ver- tikal als auch horizontal montiert werden. Abb. 3: Montagebeispiel A: Zirkulationsset vertikal B: Zirkulationsset horizontal Abb. -
Seite 10: Montage Und Installation (Fachmann)
REMKO Zirkulationspumpe Montage und Installation (Fachmann) 4.1 Montage Nachrüstung: Trennen Sie das Frischwasser- modul von der Trinkkaltwasserleitung. Nachrüstung: Kürzen Sie die Leitung um mindestens 171 mm. Montieren Sie die Zirkulationspumpe [D] unter Beachtung der Flussrichtung (siehe Pfeil). Verwenden Sie dabei eine der schwarzen EPDM-Dichtungen [H]. -
Seite 11: Elektrischer Anschluss
Verbinden Sie den Rückflussverhinderer [B] 4.2 Elektrischer Anschluss mit dem Edelstahlrohr [E] beziehungsweise [C]. Verwenden Sie dabei eine Klingersil- Dichtung [I]. GEFAHR! Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen! GEFAHR! Lebensgefahr durch elektrischen Strom! – Vor elektrischen Arbeiten am Regler den Netzstecker ziehen! –... - Seite 12 REMKO Zirkulationspumpe In den folgenden Abbildungen ist dargestellt, wie Schließen Sie das PWM2-Kabel [1] der Zir- Sie die Zirkulationspumpe mit der Regelung ver- kulationspumpe an der Klemme "PWM" R2 binden. [2] an. Trennen Sie die Spannungsversorgung der Anlage. Ziehen Sie dazu den Schukostecker aus der Steckdose.
- Seite 13 Abb. 5: Anschluss auf der Platine Farb-Codes: PWM 2-Kabel blau Klemme PWM R2 braun PE-Anschluss gelb Zugentlastung mit Wölbung nach unten ge-gn gelb-grün Zugentlastung mit Wölbung nach unten weiß (bei einer Leitung) Legende: Zugentlastung mit Wölbung nach oben Kanten herausschneiden, entgräten und Leitungen durchführen...
- Seite 14 REMKO Zirkulationspumpe Abb. 6: Steckerverbindungen...
-
Seite 15: Darstellung Ersatzteile (Fachmann)
Darstellung Ersatzteile (Fachmann) Darstellung Ersatzteile Zirkulationspumpe Abb. 7: Ersatzteile Zirkulationspumpe Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten Ersatzteilliste Zirkulationspumpe Bezeichnung EDV-Nr. Pumpe mit PWM-Leitung 260155-9 Kolbenventil mit Rückflussverhinderer mit Entleerhahn 260155-6 Ersatzteile ohne Abbildung Steuerkabel (PWM) 260155-10 Netzleitung 260155-11... -
Seite 16: Index
REMKO Zirkulationspumpe Index Eigenmächtiger Umbau ......... 6 Abmessungen Zirkulationspumpen-Set....8 Gefahren bei Nichtbeachtung der Sicher- heitshinweise..........5 Hinweise für den Betreiber......5 Bestimmungsgemäße Verwendung..... 6 Hinweise für Inspektionsarbeiten....6 Hinweise für Montagearbeiten......6 Elektrischer Anschluss........11 Kennzeichnung von Hinweisen....... 4 Ersatzteile............ - Seite 18 REMKO Zirkulationspumpe...
