- Seite 1 REMKO Kondensatpumpe KP6 mit Kanal für Aufputzmontage Ausgabe D-V05...
-
Seite 2: Sicherheitshinweise
Vorschriften entsprechen. Installation, Reparaturen und War- ■ Umbau oder Veränderung der von tungen dürfen ausschließlich von ■ REMKO gelieferten Geräte oder autorisiertem Fachpersonal, Sichtkon- Komponenten sind nicht zulässig und trollen und Reinigungen können vom können Fehlfunktionen verursachen. Betreiber im spannungslosen Zustand durchgeführt werden. -
Seite 3: Umweltschutz Und Recycling
Beschreibung Umweltschutz und Recycling Die Kondensatpumpe KP 6 dient zum Entsorgung der Verpackung Abtransport des an den Innengeräten Alle Produkte werden für den Trans- oder Kaltwasser-Abnehmern anfallenden port sorgfältig in umweltfreundlichen Kondensatwassers zu höher gelegenen Materialien verpackt. Leisten Sie einen Abläufen. -
Seite 4: Technische Daten

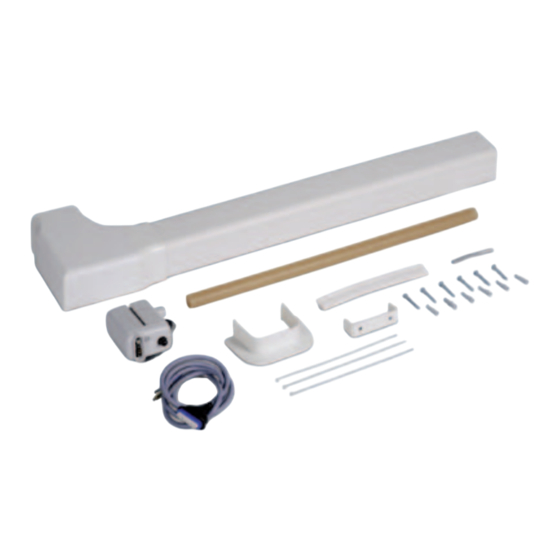

KONDENSATPUMPE Lieferumfang Bezeichnung Bezeichnung Haltewinkel Schablone Abdeckwinkel Haltebügel Kondensatpumpe Dichtlippe Kunstoffkanal Entlüftungsschlauch Verbindungskabel Kondensatschlauch Technische Daten Baureihe KP 6 Max. Fördermenge 8 l/ h Max. Förderhöhe Max. Kondensattemperatur 35°C Max. Umgebungstemperatur 50°C Spannungsversorgung 230 V / 1~ / 50 Hz Max. -
Seite 5: Montage
Montage Installation Pumpe Montage der Kondensatpumpe für die Geräte RVT / RXW / MXW / ATY 1. Kondensatschlauch J mit Innen- Ø15mm an den Kondensatabfluss des Klimagerätes anschließen. 2. Montageschablone A (auf Innenseite der Verpackung) links oder rechts des Klimagerätes anlegen und die Bohr- stellen (a &... - Seite 6 KONDENSATPUMPE Installation Kanal 6. Entfernung A ( Bild 3) zwischen Abdeckwinkel und Decke messen, Kabelkanal auf Länge kürzen und an der Wand befestigen. 7. Kabelkanal in Waage anhalten. Die Löcher markieren und Bohren. 8 Kältemittelleitungen in Kanal legen (Bild 4). Begrenzungslinie (d) beach- ten.
-
Seite 7: Pflege Und Wartung
Endmontage 12. Dichtung auf dem Winkel befesti- gen. Abdeckung des Kabelkanals, Winkel und Deckenabschluss befe- stigen. Pflege und Wartung Prüfen Sie die Kondensatwanne, Kondensatschäuche und Pumpenanschlüsse regel- mäßig auf Verschmutzung. Art der Arbeit Inbetriebnahme Halbjährlich Allgemein Spannung und Strom prüfen Kondensatablauf prüfen Ggf. - Seite 8 REMKO EUROPAWEIT … und einmal ganz in Ihrer Nähe! Nutzen Sie unsere Erfahrung und Beratung REMKO GmbH & Co. KG Klima- und Wärmetechnik Im Seelenkamp 12 · D-32791 Lage Postfach 1827 ·D-32777 Lage Telefon +49 5232 606-0 Telefax +49 5232 606-260 E-mail info@remko.de...
